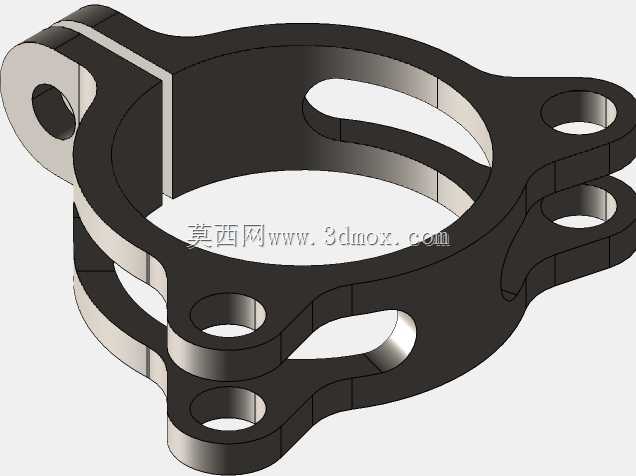

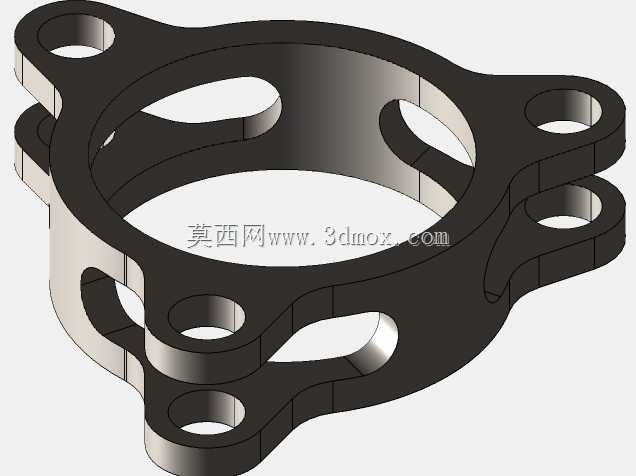

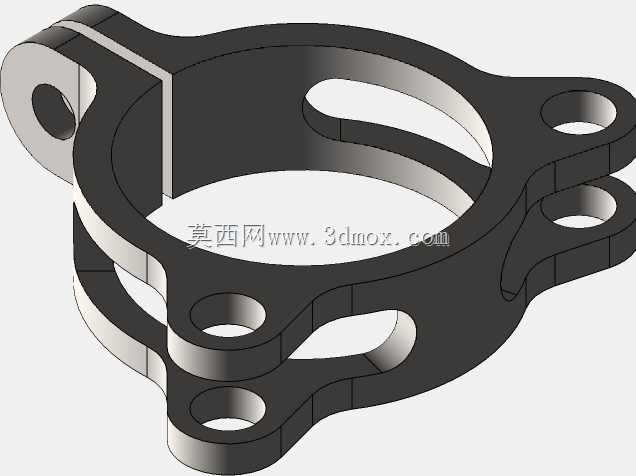

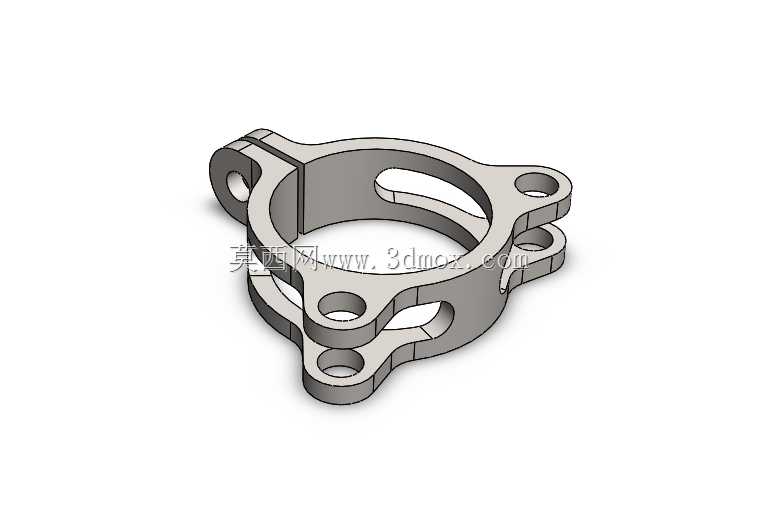

多孔位环形法兰式连接固定夹持构件

　　这类环形带多孔位的夹持固定构件，在流体管路布设、小型动力组件安装、气动系统管线排布场景中应用十分广泛，日常在轻工生产线的气动回路、小型设备的管线固定工位、实验台架的管路夹持位置都能见到同结构构件的身影。从实际使用逻辑来看，该构件核心作用是实现环形空间内的柱形部件抱紧固定，同时通过周向分布的耳片孔位完成与安装基座的刚性连接，避免被夹持的柱形部件出现轴向窜动、径向偏移，在有小幅振动的设备运行环境下，这种环抱式夹持的结构相比单侧顶丝固定的形式，接触面积更大，抱紧力分布更均匀，不会出现柱面局部压痕或者长期使用后松动移位的问题。

　　设计阶段首先要匹配被夹持柱体的外径尺寸，构件的内环直径需要预留合理的装配公差，通常间隙控制在0.05-0.1mm区间，既保证装配时能顺利套入柱体，又不会因为间隙过大导致抱紧后同轴度偏差过大。周向延伸的连接耳片采用三向均匀分布的布局，每个耳片上设置同轴的贯通安装孔，孔位的中心距需要匹配安装基座上的预设螺孔位置，耳片的厚度根据实际承受的载荷计算，常规轻型应用场景下厚度设置在3-5mm即可满足强度要求，若应用在有冲击载荷的工位，需要适当加厚耳片并在孔位周边增加凸台结构，提升孔位的抗挤压强度。

　　构件的主体环带采用等截面设计，环带的宽度根据抱紧力需求调整，环带与耳片的过渡位置采用圆角过渡，避免应力集中导致的受力断裂，环带内侧可以根据使用需求设置浅槽，用于嵌入橡胶防滑垫，进一步提升抱紧后的摩擦力，防止被夹持柱体出现周向转动。安装边界方面，需要考虑构件安装完成后的外围轮廓尺寸，三个耳片的外伸长度不能超过安装工位的预留空间，相邻耳片之间的镂空区域既可以减轻构件自身重量，也能为管线跨接、紧固件操作预留操作空间，实际装配时可以从耳片的镂空位置伸入工具拧紧相邻位置的紧固件，不需要额外预留过大的操作空间，提升空间利用率。

　　从结构受力角度分析，这种三耳片环形夹持结构的受力对称性更好，相比两耳片结构，在承受径向载荷时三个固定点的受力差值更小，不会出现单侧耳片受力过载的情况，长期使用的结构稳定性更优。建模过程中需要重点关注环体内壁的圆柱度公差，以及各个安装孔的位置度公差，孔位的轴线需要与环体轴线保持平行，否则安装时会出现紧固件别劲、安装面贴合不严的问题，影响固定可靠性。针对不同的使用环境，构件可以选择铝合金、不锈钢或者工程塑料材质，铝合金材质适合常规无腐蚀的工业场景，重量轻加工成本低；不锈钢材质适合有腐蚀介质或者户外使用的场景，抗锈蚀能力强；工程塑料材质适合对绝缘有要求的电气设备周边管线固定场景，不会产生导电风险。
