摩托车液压制动缸结构设计模型

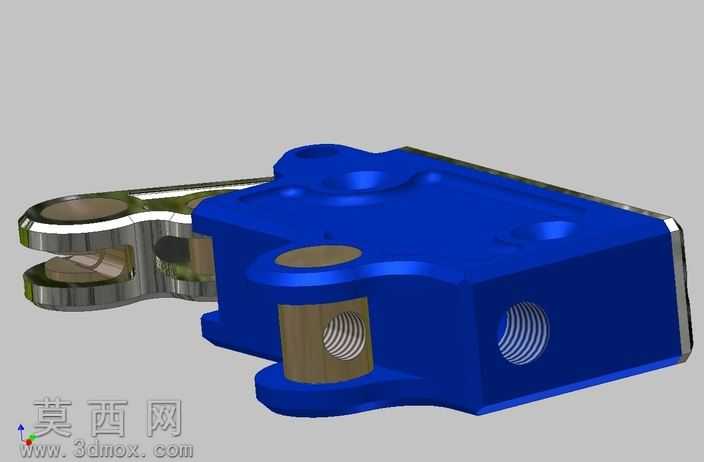

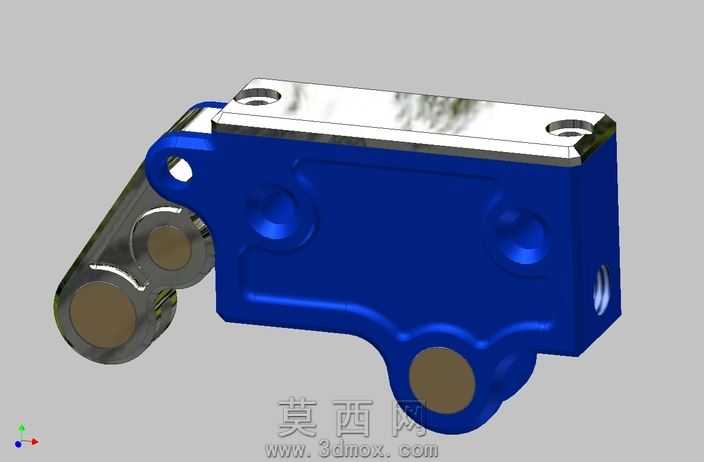

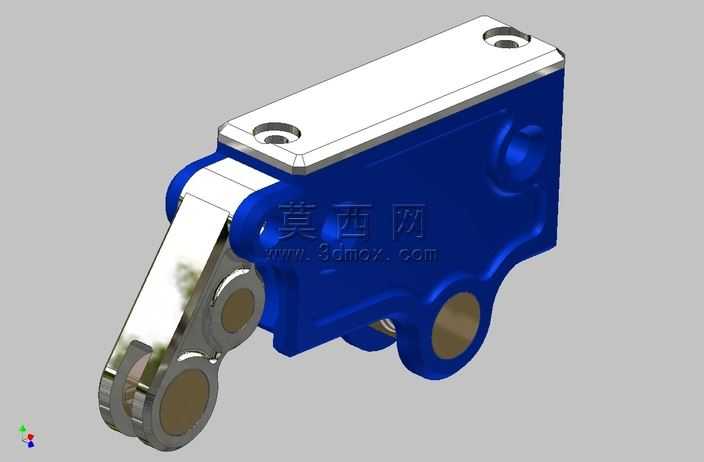

本模型为摩托车液压制动系统核心部件制动缸的三维设计成果，建模阶段严格遵循摩托车制动部件的实际工程尺寸规范，先通过草图绘制完成制动缸主体的轮廓基准，依次拉伸生成蓝色的缸体基座结构，对基座上的安装定位孔、油路连接螺纹孔进行精准的特征切除，保证孔位的同轴度与位置度符合装配要求。针对与外部操纵结构连接的铰接部位，采用金属材质渲染呈现铰接轴套的金属质感，轴套内的螺纹结构通过螺旋扫描特征完成建模，还原真实的螺纹牙型细节，确保与外接管路、操纵杆件的装配匹配度。缸体主体部分赋予深蓝色工程塑料与金属复合的材质效果，表面做哑光质感处理，还原量产制动缸的实际外观质感，铰接部位的金属部件做轻微的倒角与圆角处理，既消除建模的尖锐棱角，也符合实际零件的加工工艺要求。设计过程中重点考量制动缸的液压腔体密封性，对缸体内部的油路通道做连续的曲面建模，避免出现结构死角影响液压油的流通效率，同时预留了密封件的安装槽位，保证装配后液压系统的压力稳定性。模型的整体结构布局紧凑，安装固定孔位的位置经过反复校核，能够适配对应型号摩托车的前叉安装空间，铰接部位的转动间隙也在建模时做了合理预留，保证制动操纵过程中结构运动无卡滞。渲染阶段采用均匀的工业产品打光方案，清晰呈现缸体的结构轮廓、各孔位的分布位置以及不同部件的材质差异，多角度展示制动缸的外部结构与连接部位特征，完整还原该制动部件的工程设计细节，可用于摩托车制动系统的结构验证、装配模拟以及相关教学演示场景。
