诺克斯朔布林筒状锁紧连接结构件

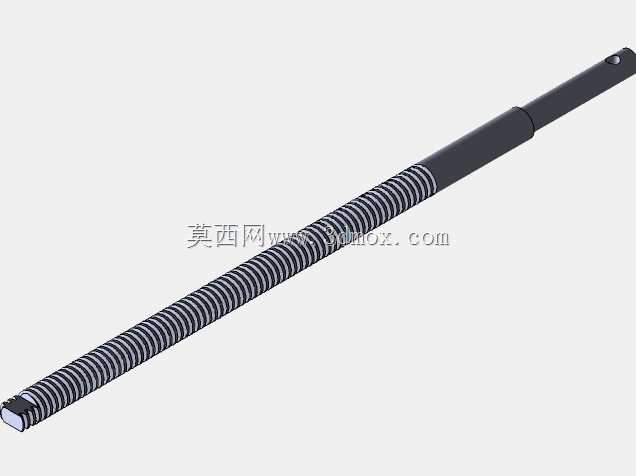

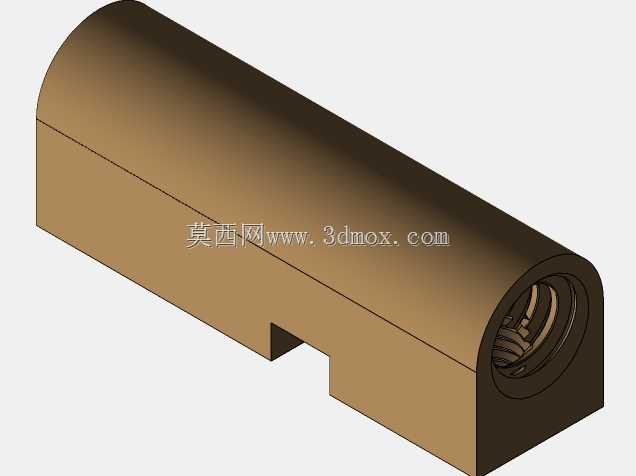

　　该结构件常见于精密机床的刀具夹持系统、小型工装的快换连接工位，也可适配在需要轴向定位锁紧的检测设备装夹单元中，承担轴类零件的周向固定、轴向限位以及扭矩传递的作用，在小型精密加工设备的走刀机构、工装夹具的快换模块里，这类结构能够在不额外增加锁紧操作空间的前提下，实现稳定的夹持力输出，避免装夹过程中零件出现周向转动或者轴向窜动，保障加工或者检测过程的位置精度。从结构设计来看，主体采用半圆柱顶面搭配矩形底座的外形，底座位置开设的缺口是安装定位的核心边界，这个缺口能够与安装基座上的定位凸台形成卡合配合，安装时无需额外调整周向位置，直接卡入即可完成初步定位，降低装配时的对位难度，也能在承受径向载荷时，通过缺口的直面配合抵消剪切力，

　　避免连接螺栓承受过大的横向载荷。端部的内孔设置了多道环形卡槽与内螺纹结构，环形卡槽用于嵌入弹性锁紧环，当配合轴件插入内孔后，弹性环卡入轴件对应的环槽内，实现轴向的快速锁止，内螺纹段则用于和调节螺帽配合，通过旋动螺帽调整弹性环的压紧量，以此适配不同直径公差的配合轴件，也能根据实际使用需求调整锁紧力的大小，避免锁紧力过大导致轴件表面压伤，或是锁紧力不足出现松脱。设计过程中，主体壁厚经过反复校核，半圆柱顶面的圆弧半径与底座的宽度保持固定比例，既保证整体结构的刚性，在承受最大额定锁紧力时不会出现侧壁变形胀开的问题，也尽可能控制整体重量，减少安装位置的空间占用，内孔的同轴度公差控制在0.02mm以内，保证配合轴件装入后与安装基准的同轴度，

　　避免出现偏心导致的传动误差。安装边界方面，底座的两个安装平面平面度要求控制在0.01mm，保证与安装基座贴合时没有间隙，避免长期受载后出现连接松动，端部内孔的入口处设置了15度的导入倒角，方便配合轴件的快速插入，也能避免装配时轴件端面刮伤内孔的配合面，影响锁紧精度。这类结构在实际使用中，相比传统的顶丝锁紧结构，锁紧接触面积更大，单位面积的压应力更小，不会在轴件表面留下顶丝压痕，也不会因为长期受振动出现顶丝松脱的问题，在有振动工况的设备上使用可靠性更高，同时拆装过程不需要使用专用工具，仅通过调整端部的调节螺帽即可完成锁紧与释放，能够大幅缩短工装换型、零件更换的操作时间，适合在需要频繁更换装夹零件的批量加工工位使用。

　　结构的外表面没有多余的凸起结构，半圆柱的顶面能够避免安装后出现尖锐棱角，也能减少设备运行过程中与周边管线、部件的干涉风险，底座的棱角位置都设置了小尺寸的倒钝处理，避免装配过程中划伤操作人员，也能减少应力集中，提升结构的抗疲劳强度，在长期反复受交变载荷的工况下，不会在棱角位置出现裂纹。内孔的卡槽边缘做了微小的圆角过渡，避免弹性锁紧环在反复胀缩过程中被锐边切割，延长弹性配件的使用寿命，减少日常维护的配件更换频率。
