AcieraF3设备用快速钻削环形定位套

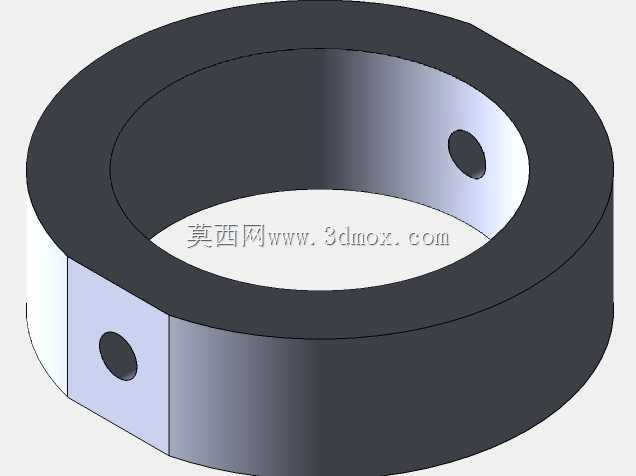

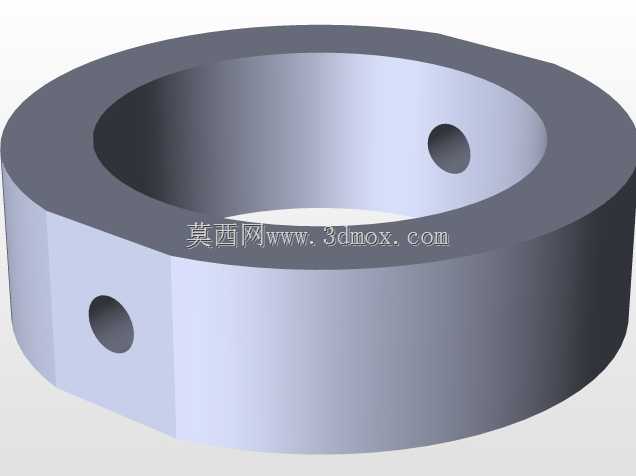

　　在精密机床的工装配套体系里，这类环形定位构件是小型精密钻削工位上的核心配套零件，主要适配AcieraF3系列精密设备的快换钻套安装场景，日常在小型零件的多孔位钻削、铰孔工序里承担定位基准传递、钻套快速锁紧的作用，能有效缩短工装换型的调整时间，保障小批量多品种精密零件加工时的孔位一致性。从结构设计逻辑来看，该构件采用短筒环形基体作为主体承载结构，基体的外圆做了局部切边处理，并非完整的整圆结构，这种设计一方面是为了适配安装基座上的防转卡槽，避免构件在承受钻削轴向力时出现周向转动，另一方面切边平面可以作为安装时的定位基准面，装配时靠紧基座的定位侧壁就能快速完成周向角度找正，不需要额外做角度打表调整，能压缩工装安装的辅助时间。

　　基体侧壁上均匀分布的径向小孔，是锁紧顶丝的安装孔位，这类孔的位置精度直接决定了内部钻套的锁紧可靠性，设计时孔的轴线严格垂直于基体内孔轴线，保证顶丝锁紧时作用力沿径向均匀作用在钻套外圆上，不会出现钻套偏斜导致的孔位超差问题；内孔作为钻套的安装容纳腔，尺寸公差按照基孔制间隙配合设计，既能保证钻套可以顺畅插入更换，又不会因为间隙过大导致钻削时出现晃动，内孔的表面粗糙度要求控制在合理区间，减少钻套装拆时的磨损，延长构件的使用寿命。从安装边界来看，该构件的轴向厚度控制在较薄的区间，不会过多占用钻削工位的轴向空间，适配小型精密设备紧凑的工位布局，外圆的最大尺寸需要和安装基座的沉孔尺寸匹配，切边后的对边尺寸要小于沉孔的防转槽宽度，

　　保证装配时可以顺利落位，径向锁紧孔的位置距离基体上下端面的距离经过校核，既保证顶丝有足够的螺纹啮合长度，又不会因为孔位太靠近端面导致基体端部出现应力开裂的风险。在实际应用场景中，这类构件常配合快换钻套使用，当加工不同孔径的孔位时，只需要松开径向顶丝就能快速更换对应规格的钻套，不需要拆卸整个定位基座，在仪表零件、小型精密五金件的加工场景中，这种快换结构能大幅提升工序切换效率，尤其是在多工序集中的小型精密机床上，稳定的定位锁紧结构能避免反复装夹带来的累计误差。设计时还需要考虑构件的受力情况，钻削过程中钻头的轴向力会通过钻套传递到该定位构件上，因此基体的壁厚经过核算，在满足轻量化的前提下保证足够的结构强度，

　　不会因为长期承受交变轴向载荷出现变形；外圆的非切边区域做了倒角处理，方便装配时顺利导入基座沉孔，内孔的两端也做了导入倒角，避免钻套装入时出现卡滞、刮伤配合面的问题。这类环形定位构件虽然结构不算复杂，但每一处细节尺寸都和实际加工场景的需求紧密相关，没有冗余的结构设计，所有的型面、孔位都服务于快速装夹、稳定定位、便捷换型的核心功能，是精密加工工装体系里小而关键的配套零件，其加工精度直接影响到最终被加工零件的孔位精度，因此在建模过程中需要严格控制各特征的位置公差、形位公差，保证虚拟模型和实际加工需求的一致性，为后续的零件加工、工装装配提供准确的数字依据。
