多工位V型铝制工件定位放置托架

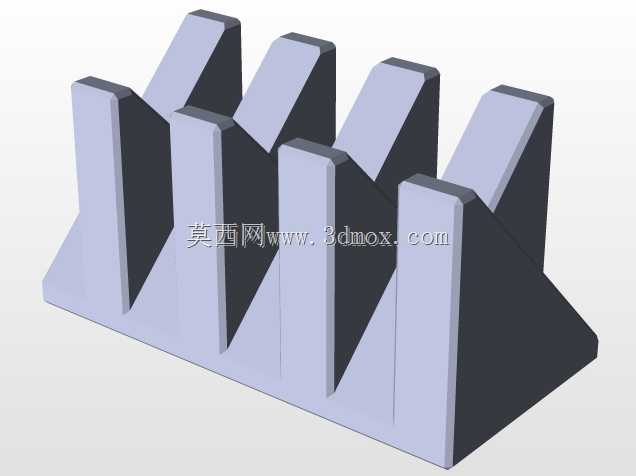

　　这款多工位V型放置托架，在车间小批量轴类、套类零件周转、工序间暂存场景中适配性极强，日常加工、质检环节里，工人常需要将待检测、待转序的圆柱类零件有序摆放，避免工件滚动磕碰划伤加工面，传统的木质托架容易掉屑污染精密零件表面，单层V型架单次放置工件数量有限，占用操作台面积大，这款多槽位一体式铝托架刚好解决这类现场痛点。从结构设计来看，托架采用一体式三角加强筋布局，每个V型放置槽的背部都设置了垂直于安装底面的三角支撑肋，肋板与槽体侧壁、底部安装板完全融合，没有拼接缝隙，既避免了装配式托架长期使用出现的连接松动问题，也能让每个槽位承受工件重量时，载荷直接通过肋板传递到底部安装面，不会出现槽位偏斜、侧壁变形的问题。

　　V型槽的开口角度经过实际工况验证，选用90度开口设计，这个角度既能适配直径跨度较大的圆柱类零件，小直径的细长轴不会因为开口过大滑落，大直径的短套类零件也不会因为开口过小出现卡滞，每个槽位之间设置了等厚度的分隔立板，立板高度略高于V型槽的最低点，确保相邻槽位放置的工件不会互相接触，避免工件转动时相邻零件表面产生摩擦划痕。托架整体采用铝合金材质加工，相比钢制托架重量降低60%以上，工人在工序间转移托架时不需要借助吊装设备，单人即可搬运移位，同时铝材质表面不会像钢制件那样容易生锈，即使在车间有少量切削液溅落的环境下，也不会出现锈迹污染工件表面的问题，表面经过喷砂氧化处理后，硬度适中，不会刮伤工件的精加工表面。从安装边界来看，

　　托架底部为整块平整安装板，板上预留了沉头安装孔位，可以直接通过螺栓固定在工作台面、周转推车台面或者质检工位的台架上，安装孔位采用对称布局，安装时不需要复杂的对位调整，固定后托架整体的平面度可以控制在0.1mm以内，确保每个V型槽的放置基准统一。在实际使用场景中，质检工位可以用这款托架分类放置不同检测批次的轴类零件，每个槽位对应一个批次，避免混料；机加工工序旁可以放置待加工的毛坯件和已加工的成品件，分开摆放避免磕碰；装配工位上可以用来放置待装配的销轴、衬套类零件，工人取件时不需要翻找，伸手即可拿到对应工位的零件，大幅减少取件的辅助时间。设计过程中特意将托架的边角位置全部做了R2的圆角处理，避免尖锐边角划伤操作人员的手部，

　　所有V型槽的棱边也做了小倒角，不会在工件放置时刮伤零件的外圆面。托架的整体高度经过人体工程学验证，放置在标准800mm高度的工作台上时，V型槽的放置面距离台面高度刚好适配工人坐姿取件的手臂高度，不需要过度弯腰或者抬臂即可取放零件，长时间作业也不会产生额外的疲劳感。每个V型槽的深度设计也经过反复校核，放置工件时，工件中心高度高于分隔立板的高度，工人取件时可以直接握住工件的中部提起，不会被立板挡住手部操作空间，同时槽深足够保证工件放置后不会因为轻微的台面振动滚落，即使周转推车在车间地面过减速带产生颠簸，槽内的工件也不会脱出托架。在批量生产场景中，这款托架可以多个并排拼接使用，底部安装孔位的间距统一，拼接后相邻托架的槽位间距保持一致，可以扩展成更多工位的放置架，适配不同批量的零件存放需求，不需要重新定制不同长度的托架，大幅降低工位器具的采购成本。
