在线跟踪机器人线跟随传感器安装结构

　　这套安装结构主要面向教育竞赛类巡线机器人、厂区物料配送AGV的线检测场景使用，核心作用是将多组红外巡线传感单元可靠固定在机器人底盘前端，保证传感单元与地面标识线的相对位置稳定，避免机器人行进过程中因颠簸、振动导致传感检测位偏移，最终影响巡线识别精度。从实际使用场景来看，这类多传感器排布的安装结构，多用于需要识别复杂岔路、直角转弯、断点标识线的巡线作业场景，相比单传感器巡线结构，多单元横向排布的设计可以覆盖更宽的地面检测范围，能同时捕捉标识线的偏移量、宽度变化，给机器人主控单元提供更丰富的路面线位数据，减少巡线过程中的脱线、误判问题。

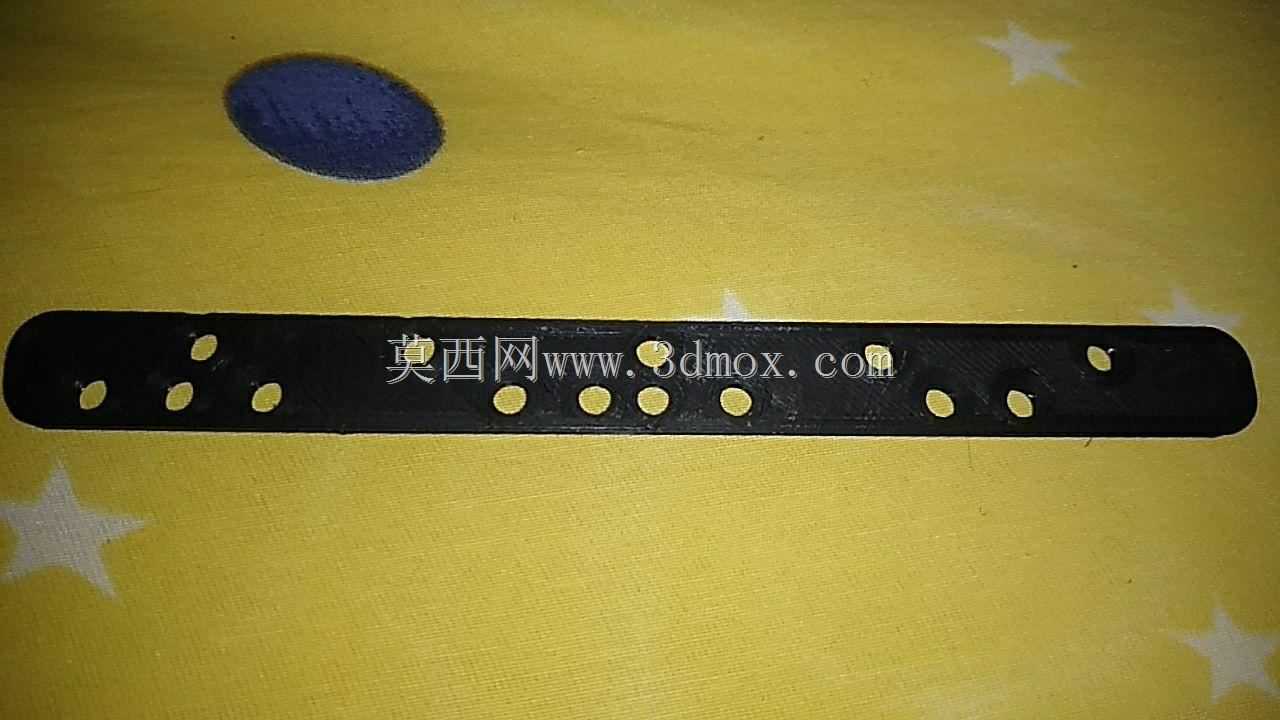

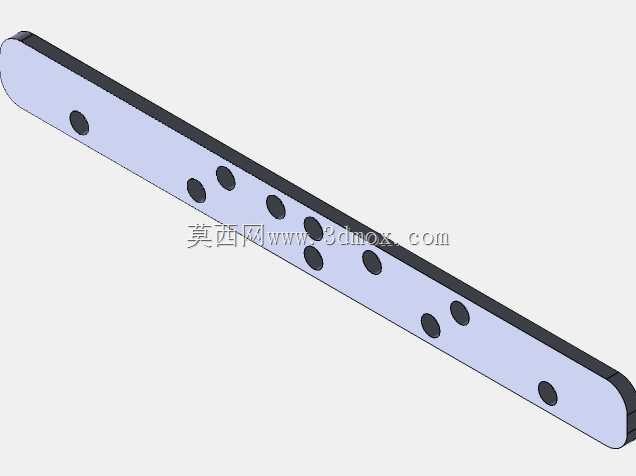

　　设计过程中首先考虑的是安装的适配性，安装板采用长条形平板结构，沿机器人行进方向的垂直方向横向布置，预留了多组等间距的传感单元安装孔位，孔位间距经过实际调试匹配，既避免相邻传感单元的红外信号互相干扰，也不会因为间距过大导致窄线识别出现盲区。安装板与上层机器人底盘的连接采用可调式固定结构，预留的长圆形调节孔可以根据实际使用的地面材质、传感单元的检测距离参数，灵活调整安装板距离地面的垂直高度，适配不同反射率的地面场景——比如哑光PVC赛道、水泥地面、贴有哑光黑胶带的环氧地坪，都可以通过调整安装高度让传感单元工作在最佳检测距离区间，避免因地面反光、检测距离过远导致的信号失真。

　　从安装边界尺寸来看，整套安装结构横向总宽度控制在常规小型教育机器人底盘的宽度范围内，不会超出底盘两侧外缘，避免机器人过弯、贴边行进时安装架剐蹭赛道围挡；安装板厚度选用轻量化的薄板材质，在保证结构刚性、不会因机器人急停急走产生形变颤动的前提下，尽可能降低前端结构重量，避免机器人重心过度前移导致行进过程中翘头、转向打滑。每个传感单元的安装位都设计了独立的固定孔，采用螺丝锁紧的方式将传感模块垂直固定在安装板下方，保证传感探头的检测面完全平行于地面，不会因为安装倾斜导致检测距离不一致，出现单侧信号灵敏度偏差的问题。

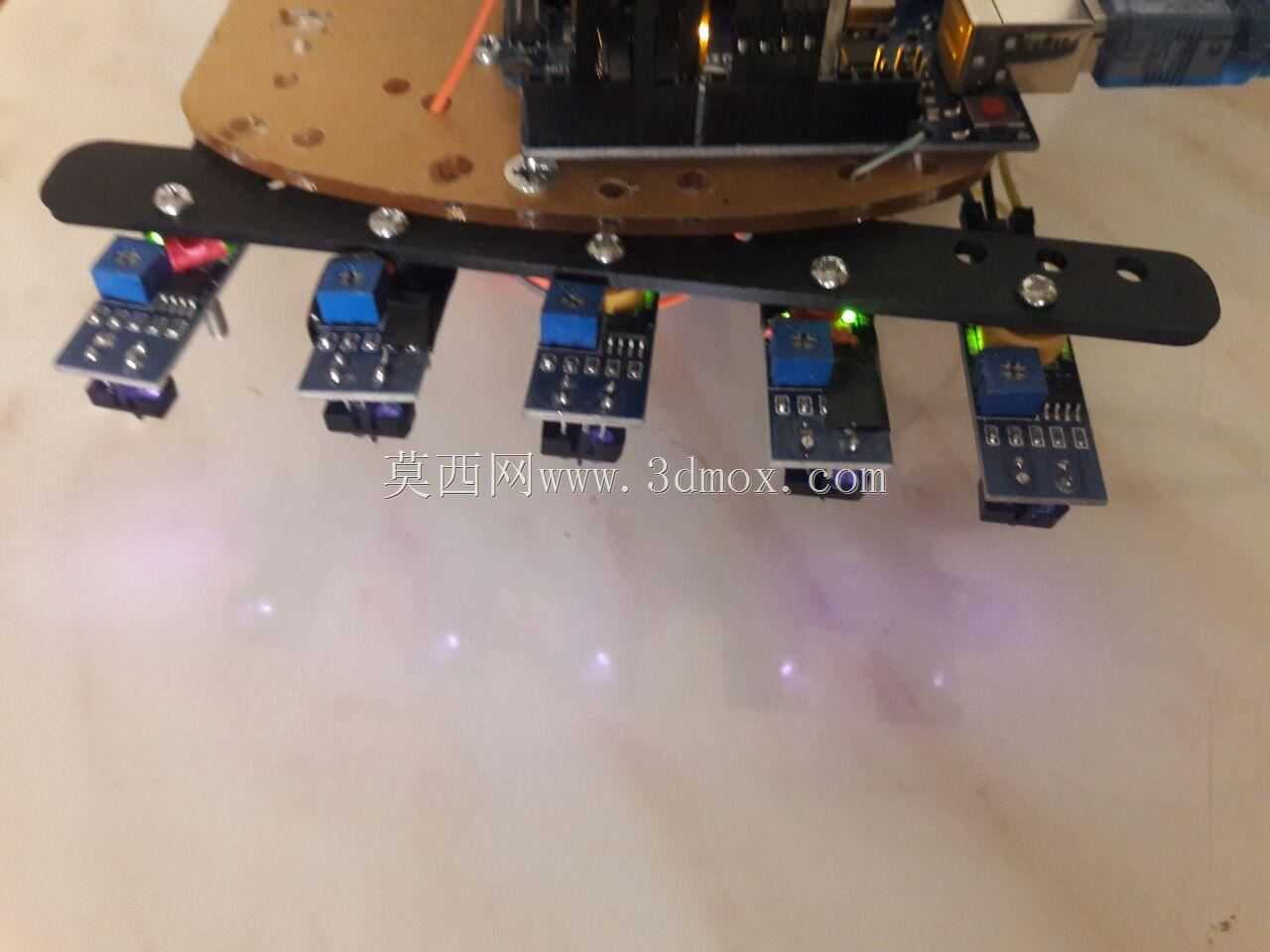

　　走线布局上，安装板上方预留了走线空间，所有传感单元的连接线可以沿安装板上表面规整排布，连接到上层底盘的主控板位置，避免线缆垂落剐蹭地面、或者卷入机器人行走轮组。安装板与上层底盘的连接支柱采用等高金属柱，保证安装板整体处于水平状态，不会出现单侧倾斜导致的各传感单元离地高度不一致的问题。在实际调试过程中，这种排布方式可以支持最多五路传感单元同时安装，覆盖的横向检测宽度可以满足常规5cm宽度标识线的全场景检测需求，无论是直线巡线、小半径转弯还是十字交叉路口识别，都能通过不同位置传感单元的信号组合，给主控提供准确的线位偏移信息。

　　结构设计上充分考虑了拆装维护的便捷性，所有固定螺丝都采用通用规格，不需要特殊工具就可以完成传感单元的更换、安装位置调整；安装板本身的轻量化设计也不会给机器人行走电机带来额外的负载负担，适合电池供电的移动机器人长时间运行使用。针对竞赛类机器人的使用场景，安装架的外露边缘都做了倒角处理，避免拆装、调试过程中划伤操作人员，同时也减少结构突出部位在碰撞时的应力集中，避免轻微撞击就导致安装板变形断裂。
