壁挂式CNC工位辅助定位工装结构设计

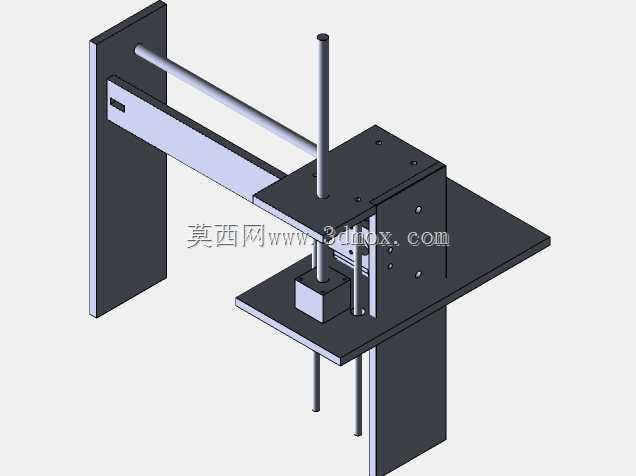

　　在精密零部件CNC加工的车间场景里，这类壁挂式辅助定位工装的应用，主要是为了解决小型加工工位旁侧工件预定位、待加工件临时规整的需求，区别于落地式工装架占用地面操作空间的问题，壁挂式结构直接依托车间工位旁的立式安装立面固定，能把工位侧方的垂直闲置空间充分利用起来，不会干扰操作人员在机床正面的上下料、换刀等常规操作动线。从结构功能来看，这套工装的核心承载部分是双层水平托板结构，下层托板作为主要的工件承载面，预留了多个规则排布的安装孔位，既可以直接放置待加工的小型块状、轴类零件，也能根据加工件的外形快速加装定制化的定位挡块、快速夹钳，适配不同批次零件的临时定位需求；上层托板与下层托板通过四根垂直导向立柱连接，

　　立柱与托板的配合采用间隙配合设计，可根据待放置工件的高度差调整两层托板的间距，适配不同高度规格工件的临时存放需求，避免工件堆叠造成的磕碰划伤。横向伸出的悬臂结构是这套工装的设计核心，悬臂一端通过加厚安装板与立面固定，安装板上预留了两排共六个沉头固定孔，安装时可根据墙面的预埋螺栓位置灵活调整固定点位，保证安装后的结构刚性，悬臂伸出长度控制在合理范围，既保证托板部分能够延伸到操作人员侧身即可取放工件的位置，又不会因为伸出过长造成悬臂末端下挠，影响放置工件的稳定性。垂直设置的细长导杆从上层托板垂直贯穿至下层托板下方，这个结构主要是为了给需要垂直方向定位的细长轴类零件提供导向放置空间，避免细长轴类工件平放时产生的弯曲变形，

　　导杆的直径可根据常用加工轴件的内孔规格做适配更换，安装位置靠近托板的中心区域，不会占用托板上的大面积放置空间。从安装边界尺寸来看，这套工装的立面安装板高度控制在600mm左右，宽度为180mm，能够适配车间常见的工位隔断立面、机床侧方防护立面的安装尺寸，不需要额外做立面的开孔改造；悬臂总伸出长度为450mm，托板部分的外形尺寸为300mm见方，安装完成后托板距离地面的高度可根据操作人员的站立操作高度调整，一般设置在900mm到1100mm区间，匹配大多数操作人员侧身取放工件的舒适作业高度。在设计思路上，这套工装整体采用板材焊接后加工的工艺路线，所有安装孔位均在焊接完成后做整体铣削加工，保证各安装面的平面度与孔位的位置精度，

　　避免焊接变形造成的装配误差；所有板材的边缘均做了倒角处理，去除加工毛刺，避免操作人员取放工件时被锐边划伤；托板表面做发黑防锈处理，适配车间多切削液、多油污的作业环境，延长工装的使用寿命。在实际使用场景中，这类工装常布置在小型CNC加工中心的侧方位置，操作人员完成上料后，可将下一个待加工的工件提前放置在托板上完成定位预调整，等当前工件加工完成后，可直接侧身取放预定位好的工件，减少在机床正面的操作等待时间，提升单工位的加工周转效率；同时托板上也可临时放置加工过程中需要用到的量具、辅助工具，不用反复弯腰从工具柜取放，进一步优化作业动线。结构的刚性校核方面，悬臂部分采用加厚矩形钢材质，在额定承载15kg工件的情况下，悬臂末端的下挠量控制在0.2mm以内，不会因为长期承载出现永久性变形；导向立柱与托板的连接位置加装了紧定螺钉，调整完两层托板的间距后可通过紧定螺钉锁死，避免作业过程中托板出现滑移；垂直导杆与上层托板的配合处加装了耐磨铜套，长期插拔工件也不会造成导杆安装孔的磨损，保证导杆的垂直精度。
