直插式轻触按键触觉开关三维结构

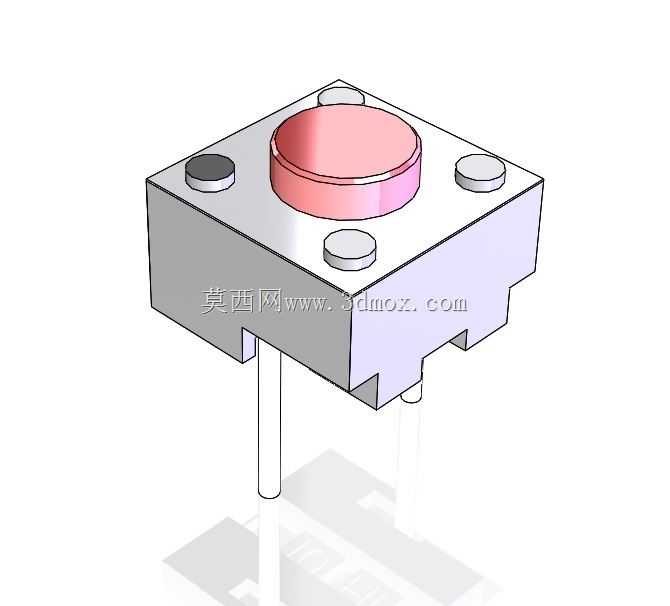

　　这款直插式轻触触觉开关，是消费电子、工控控制板卡领域应用极广的基础输入元件，日常接触的家电控制面板、手持检测设备按键区、小型通讯终端功能键、玩具控制模块里，都能见到这类元件的身影，它承担着人机交互中最基础的通断触发功能，用户通过按压按键帽实现电路信号的瞬时接通，松开后依靠内部弹性结构自动复位断开，是低电压小电流信号回路里最常用的触发类元件。从结构设计逻辑来看，这款开关采用了方形基座加圆形按压帽的经典布局，基座采用耐高温工程塑料注塑成型，能够耐受常规波峰焊、回流焊的加工温度，避免在PCB板焊接工序中出现基座变形、引脚移位的问题。基座上预留的四个定位凸点，在装配时可以嵌入PCB板对应的定位孔内，焊接前就能完成元件的预固定，

　　减少焊接过程中元件偏移、浮高的不良率，两个直插式引脚从基座底部垂直引出，引脚采用镀锡铜材加工，既有足够的机械强度，插拔、焊接时不易弯折，又具备良好的导电性能与焊锡浸润性，能够适配常规厚度的玻纤PCB板安装需求。按压帽的设计做了圆弧过渡处理，边缘没有尖锐棱角，用户按压时的触感更柔和，帽体与基座之间预留了合理的活动间隙，既不会因为间隙过大出现按压晃动感，也不会因为间隙过小导致卡滞、按压不回弹的问题。内部的弹性接触结构采用了成熟的弹片式设计，按压行程控制在适合手指操作的范围，触发压力设置在常规轻触按键的舒适区间，既不会因为压力过小容易出现误触发，也不会因为压力过大导致长时间操作手指疲劳，接触点采用镀金处理，能够降低接触电阻，

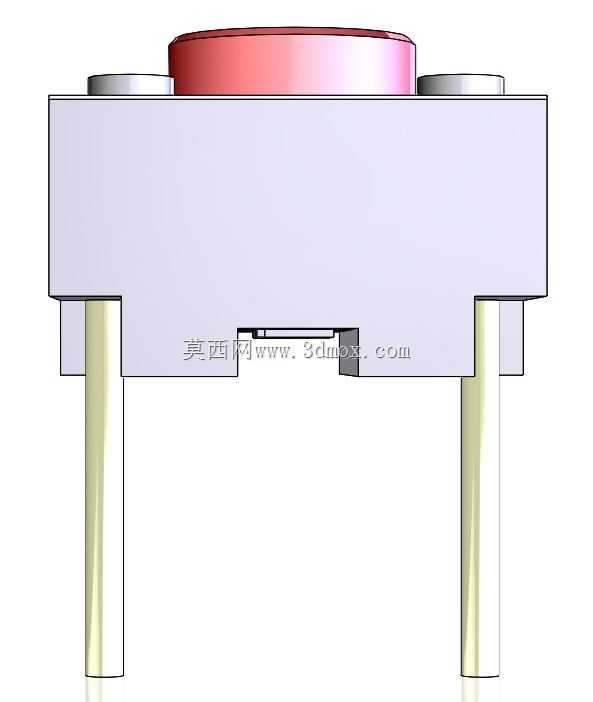

　　减少长期使用后的氧化接触不良问题，提升元件的使用寿命与触发可靠性。从安装边界尺寸来看，这款开关的方形基座边长适配行业通用的6*6mm轻触开关安装规格，总高度包含引脚长度在内，能够满足多数薄型控制板的安装空间要求，引脚间距符合通用直插元件的标准间距，不需要在PCB设计时做特殊的封装调整，可以直接替换同规格的常规轻触开关，降低选型替换的适配成本。在实际选型应用中，这类开关需要根据使用场景的操作频率、工作环境温湿度、焊接工艺要求做适配调整，比如在户外使用的设备上，就需要选择带密封结构的同规格型号，避免灰尘、水汽进入开关内部导致接触失效；在高频操作的设备按键上，需要选择弹片疲劳寿命更高的规格，满足长期反复按压的使用需求。

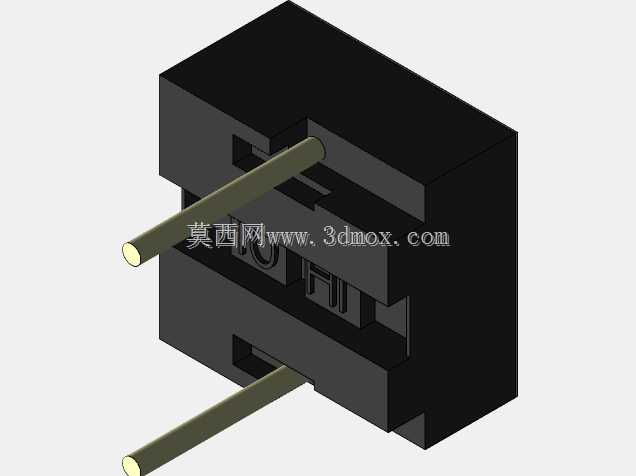

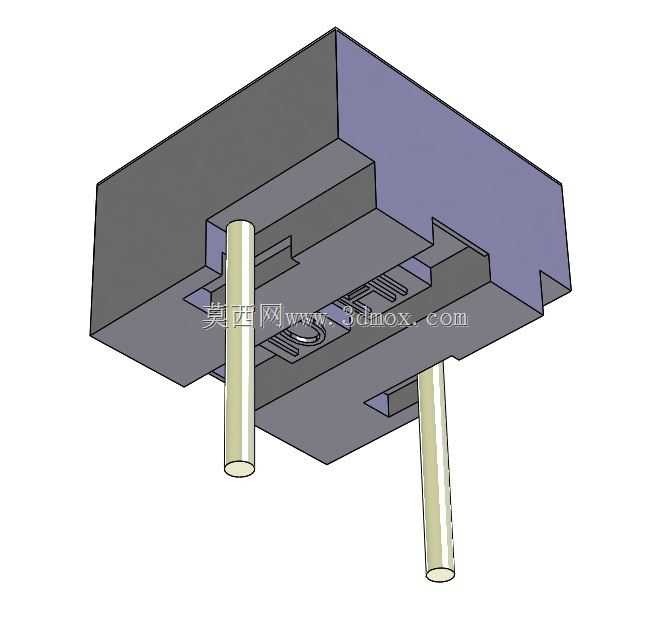

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是按压帽与基座的配合间隙，这个尺寸直接影响按键的活动顺畅度，间隙过大容易出现按压偏斜，间隙过小容易出现温度变化后热胀卡滞；其次是引脚的位置度公差，引脚如果出现偏移，会导致插件时无法顺利插入PCB孔位，增加生产装配的难度；另外是按压行程与内部弹片触发点的位置匹配，要保证按压到设计行程时能够可靠触发，松开时能够完全复位断开，不能出现半按状态下接触不稳定的问题。基座底部的凸台结构设计，是为了在焊接时让开关本体与PCB板面之间预留微小的间隙，避免焊接时焊锡顺着引脚爬到开关内部，同时也能减少焊接热量直接传导到开关基座上，降低高温对内部塑料件与弹片的影响。这类开关虽然属于小型基础电子元件，但在整套设备的人机交互体验中起到非常关键的作用，按键的触感、触发灵敏度、使用寿命，都会直接影响用户对整套设备的使用感受，很多低成本设备出现的按键失灵、按动无反应、卡滞不回弹等问题，往往都是因为这类基础元件的选型与结构设计没有把控好细节导致的。在三维建模过程中，除了还原外部的可见结构，也需要对内部的弹片、接触点等结构做合理的示意，方便结构设计人员在做整机装配时检查按键与外壳按键孔的配合位置，确认按压行程不会被外壳结构干涉，同时也能评估按键帽突出外壳的高度是否符合整机的外观设计要求，避免出现按键突出过高容易误碰，或者突出过低按压不到位的问题。
