欧姆龙V-155-1A5带滚轮杠杆微动限位开关

　　这款带滚轮杠杆的微动限位开关，在工业现场的应用场景覆盖极广，小到桌面级小型自动化设备的位置触发，大到流水线工位的工件到位检测、安全门的状态反馈、家电内部的机构位置判定，都能见到这类结构的开关身影。不同于无杠杆的直动式微动，带滚轮的杠杆结构能把侧向的滑动力顺畅转化为开关内部的触发动作，避免执行件直接撞击开关按键造成的壳体磨损，也能适配执行件沿平行于安装面方向运动的触发场景，比如输送线上工装板滑过触发位置时，滚轮会顺着工装板边缘滚动，不会出现卡滞、刮蹭工装板的问题。

　　从功能特性上看，这款开关属于瞬动型触点结构，触发时触点的通断速度和外部按压杠杆的速度无关，内部依靠弹簧蓄能实现触点的快速跳变，哪怕外部执行件的运动速度很慢，也不会出现触点半接半断的拉弧问题，能有效延长触点的电气寿命。开关本体上标注的额定参数覆盖交直流负载场景，小到信号回路的通断，大到小功率负载的直接驱动都能适配，日常选型时只要控制实际通断的电流电压在额定范围内，基本不会出现触点过早熔焊的问题。滚轮采用金属销轴铆接在杠杆端部，滚动阻力小，长期往复触发也不会出现滚轮卡滞不转的情况，杠杆和本体的铰接位置做了限位结构，杠杆的按压行程有明确的上下限，不会因为超程按压造成内部簧片的塑性变形。

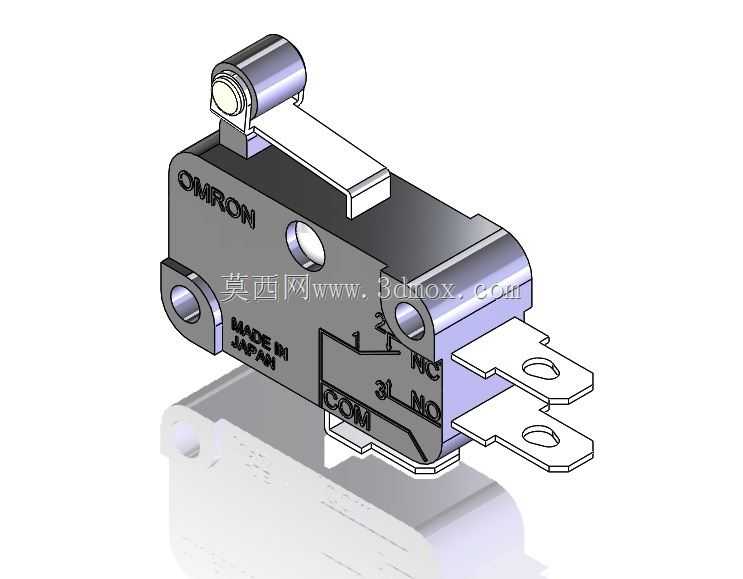

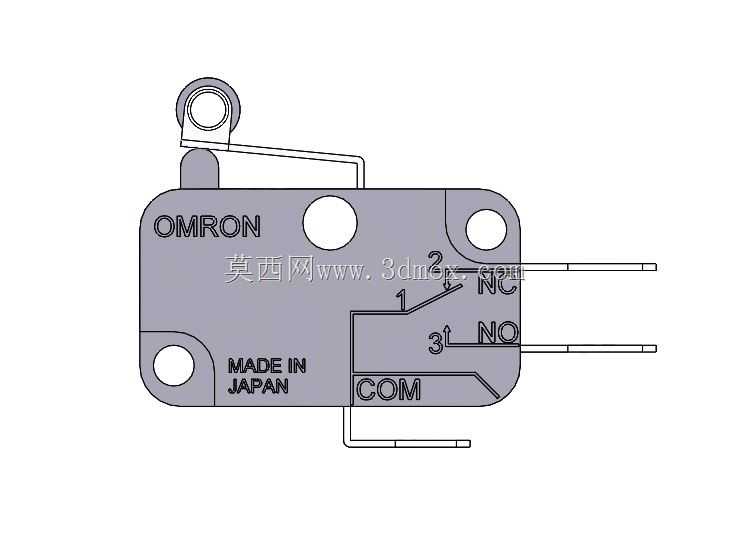

　　做三维建模的时候，首先要还原的就是安装边界的尺寸，这款开关采用底部两个平行的插片式接线端子，同时本体侧面带两个安装固定孔，建模时要严格对齐两个安装孔的中心距、孔位相对于本体基准面的位置公差，安装孔的沉台深度也要和实物一致，避免实际装配时螺丝头突出干涉周边零件。接线端子的厚度、插片的宽度以及插片之间的间距要严格匹配常用的6.3mm插簧尺寸，端子伸出本体底部的长度要留足插簧接线后的空间，不能出现插簧装上后和安装面板干涉的问题。杠杆的初始角度、滚轮的最高点相对于安装面的高度是选型时最核心的参数，建模时要把自由状态下滚轮的位置、杠杆按压到触发点时的行程、按压到最大超程时的极限位置都做出来，方便结构设计人员做运动干涉检查，避免设计时出现触发不到位或者超程压坏开关的问题。

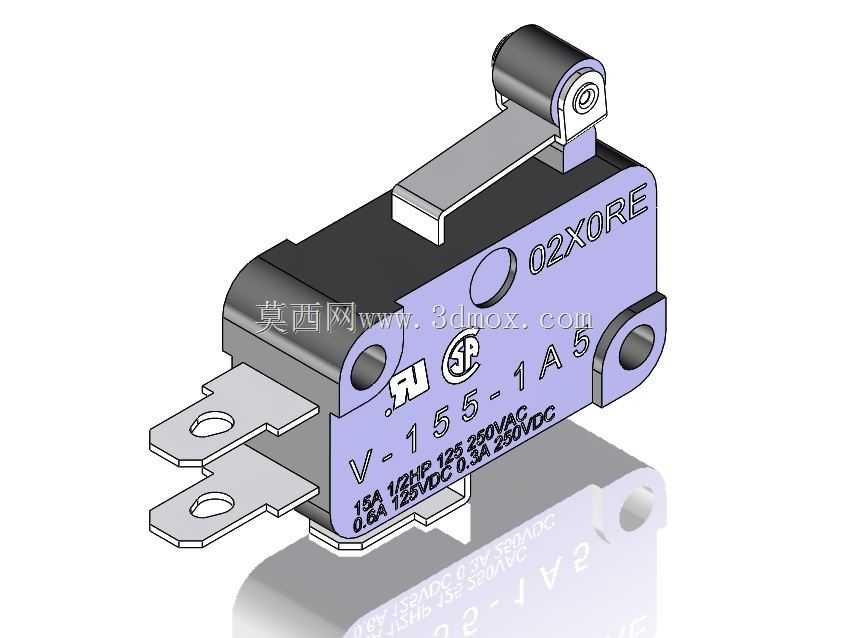

　　设计思路上，这类开关的本体采用上下盖扣合的结构，建模时要还原上下盖的扣合卡扣位置，本体表面的认证标识、型号刻印都要和实物对齐，方便出工程图的时候做标识参考。开关的触发力参数虽然没法在三维模型里直接体现，但建模时杠杆的力臂长度比例要和实物一致，因为杠杆长度直接决定了触发时需要的按压力大小，力臂越长触发需要的外力越小，这点在做设备触发机构设计时非常关键，如果模型里的杠杆长度做短了，实际装配后就会出现需要很大力才能触发开关的问题，甚至会导致执行件撞坏开关杠杆。另外滚轮的外径、滚轮的宽度也要准确还原，因为这两个尺寸决定了和执行件的接触面积，如果滚轮做窄了，实际接触时就会出现应力集中，长期使用会磨坏执行件的接触面，滚轮做宽了又可能和周边的钣金支架产生干涉。

　　实际设备装配时，这类开关通常用两颗M3的螺丝固定在钣金支架或者塑料安装座上，建模时要在安装孔周围预留出螺丝套筒、扳手的操作空间，不能出现螺丝拧不了的情况。接线端子的下方要预留至少10mm的走线空间，方便插簧接线后导线能顺畅引出，不会被本体或者安装座压住导线绝缘层。在做运动仿真的时候，可以把开关的杠杆做成可活动的零件，设置好触发行程的限位，模拟执行件经过时的触发过程，检查整个运动行程里有没有干涉点，尤其是杠杆被压到最大超程位置时，杠杆尾部和本体上盖之间的间隙要留足，避免硬接触造成零件损坏。对于需要做防水防尘处理的场景，这类开关还可以配套配套的防护硅胶套，建模时如果要做带防护套的版本，要在本体周边预留出硅胶套的安装空间，硅胶套的壁厚通常在1mm左右，套上后整体的外形尺寸会比裸开关大一圈，这点在布局安装空间的时候不能忽略。
