RICHBAY双位带开关交流电源输入插座

　　这款双位集成式交流电源输入接口，在各类台式测试仪器、工业控制机柜、桌面型电子设备的供电回路设计中应用十分广泛，不同于常规单路品字插座，它将两路独立的AC输入回路、对应回路的通断控制开关、保险丝安装位做了一体化集成，能大幅压缩设备后侧面板的开孔占用空间，减少面板上零散元件的排布工作量。从实际使用场景来看，这类插座常被用在需要双路独立供电的设备上，比如带独立加热模块与控制模块的小型实验设备、双声道独立供电的专业音频功率放大器、需要分开给主控单元和执行单元供电的小型自动化控制终端，两路插座分别对应不同的供电回路，每一路都搭配独立的翘板开关做回路通断控制，同时每路都预留了保险丝安装腔，可根据对应回路的额定电流匹配不同规格的保险管，当单路回路出现过流故障时，对应保险管熔断切断该路供电，不会影响另一路回路的正常运行，也能避免故障范围扩大。

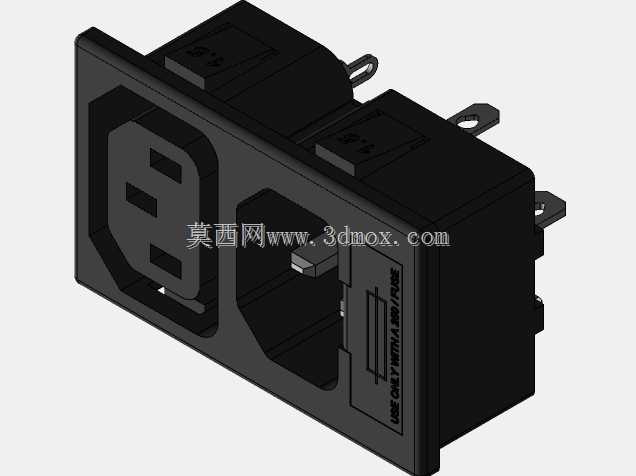

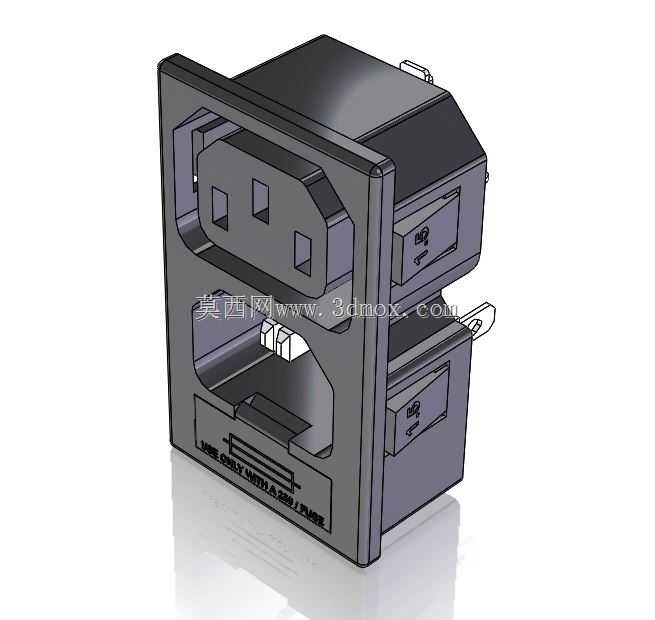

　　从结构设计思路来看，这款插座采用面板嵌入式安装结构，前端的方形法兰边作为安装定位面，法兰上预留了螺丝固定孔位，安装时只需要在设备面板上开出对应尺寸的矩形安装孔，将插座主体从面板外侧推入开孔，法兰边贴合面板外表面后，用螺丝从外侧锁紧即可完成固定，不需要在面板后侧做额外的支撑结构，安装效率比零散排布多个独立插座、开关、保险座要高很多。插座主体采用阻燃耐高温的工程塑料作为绝缘基座，内部的导电接触片采用高弹性铜合金材质，表面做镀镍处理，既能保证插头插入后的接触压力足够，减少接触电阻避免长期工作发热，也能提升抗氧化能力，延长在潮湿、多粉尘工业环境下的使用寿命。每一路的插座接触件都采用标准品字接口结构，兼容常规的国标品字电源线、IEC C13规格电源线，通用性较强，不需要定制特殊规格的连接线材。

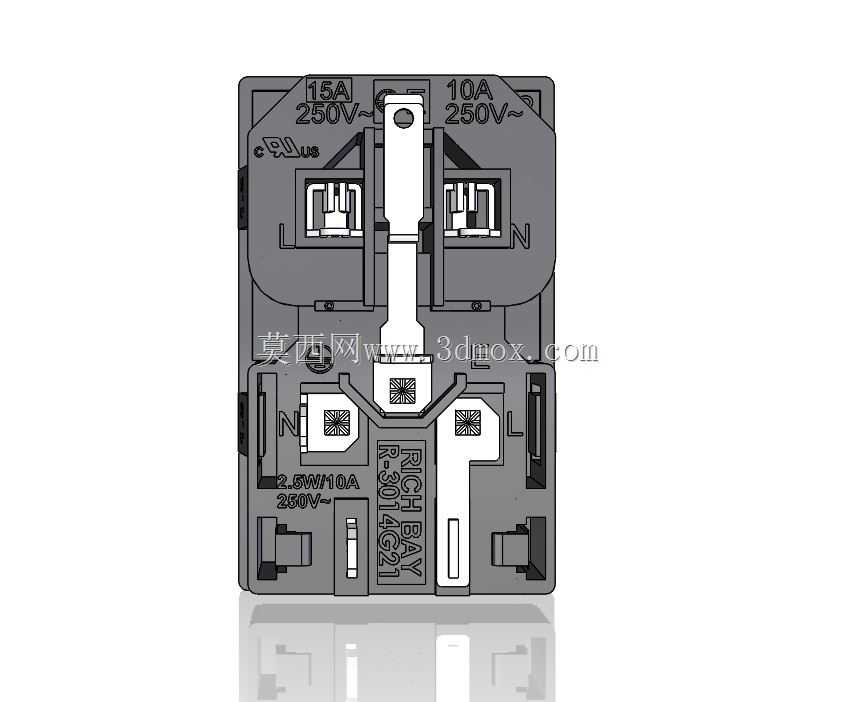

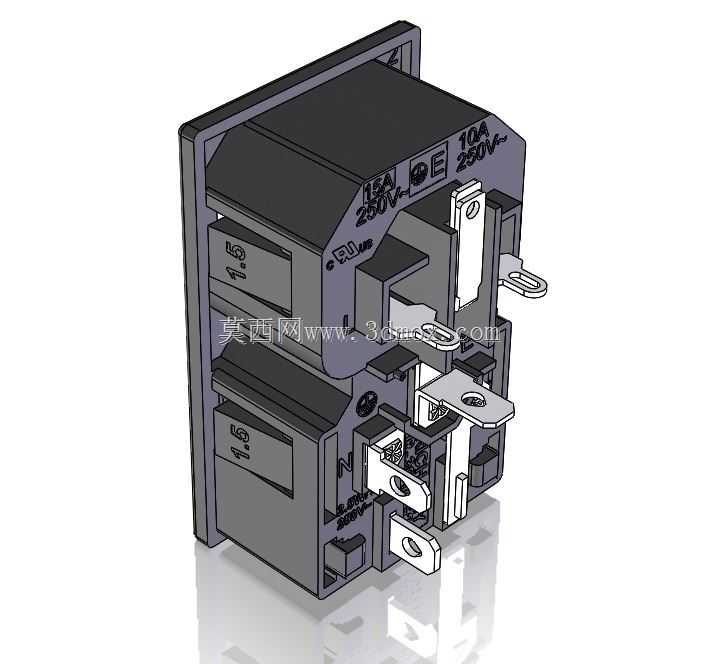

　　从安装边界尺寸来看，这款插座的法兰安装面为正方形结构，整体厚度控制在较小范围内，适配厚度1.0mm到2.5mm的冷轧钢板面板、ABS塑料面板，安装后插座主体向设备内部延伸的长度较短，不会占用设备内部过多的纵深空间，适合内部布线空间紧张的小型设备使用。插座后侧的接线端采用焊片式结构，可直接焊接导线，也可以搭配6.3mm规格的插簧端子做快速压接接线，接线端之间的绝缘隔离筋做了加高处理，能避免接线后导线裸露部分距离过近引发的爬电风险，满足电气安规的绝缘距离要求。每一路的开关都设置在对应插座的侧边位置，操作时不会误触到相邻回路的开关，开关的操作力度适中，带有清晰的档位手感，能明确反馈回路的通断状态，开关旁还预留了标识丝印的位置，可根据实际回路功能标注对应的控制对象，方便设备的日常操作与维护。

　　在结构细节设计上，插座的保险丝安装腔采用抽屉式结构，更换保险管时不需要拆开设备外壳，只需要用平口螺丝刀撬动保险座的卡扣就能抽出保险仓，更换对应规格的保险管后推回即可，维护操作十分便捷。保险仓内部设置了防呆结构，反向插入时无法完全推入，能避免保险管装反导致的接触不良问题。插座的法兰边缘做了微小的倒角处理，安装后与面板贴合紧密，不会出现明显的缝隙，能减少灰尘、水汽从安装缝隙进入设备内部的概率，适配多数非严苛防护等级的室内使用设备。内部导电件的固定结构采用热铆工艺固定在绝缘基座上，没有额外的螺丝连接件，能避免长期使用后螺丝松动导致的接触不良问题，整体结构的抗振动性能较好，可适配有一定振动工况的移动式小型设备使用。
