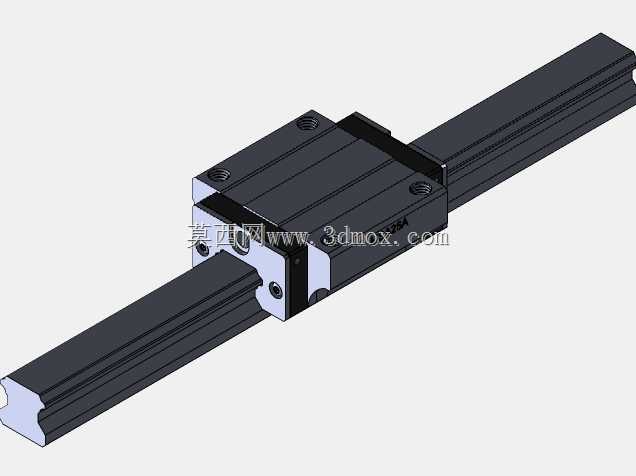

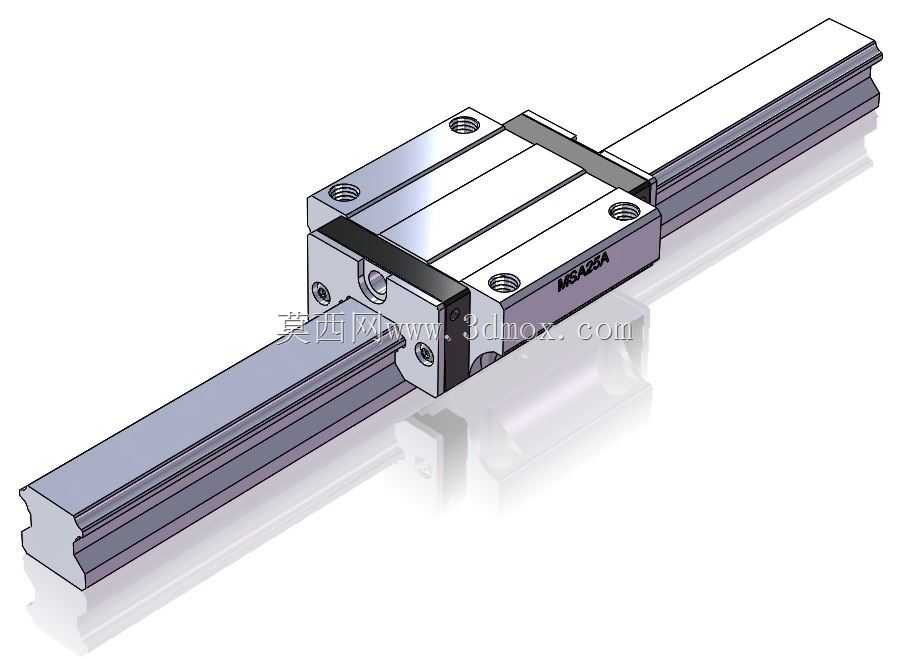

MSA25A高刚性滚珠直线导轨滑块组件

　　这款MSA25A规格的直线导轨组件，是滚动式线性导向部件里应用覆盖面极广的通用型号，在各类需要高精度直线往复运动的设备结构中，都能看到同规格产品的身影。从3C电子行业的点胶、焊锡、贴片设备的运动轴，到数控车床、加工中心的进给轴导向，再到包装生产线的推料、移载机构，甚至是医疗检测设备的样本输送滑台，这类导轨都承担着承载运动载荷、保证运动直线精度、降低运动摩擦阻力的核心作用。区别于传统的滑动导轨，滚动式直线导轨依靠滑块内部的滚珠循环结构，将滑动摩擦转化为滚动摩擦，启动阻力极小，不会出现滑动导轨常见的低速爬行问题，哪怕是微米级的微量进给动作，也能实现精准的位移响应，这也是它能在高精度设备上全面替代滑动导轨的核心原因。

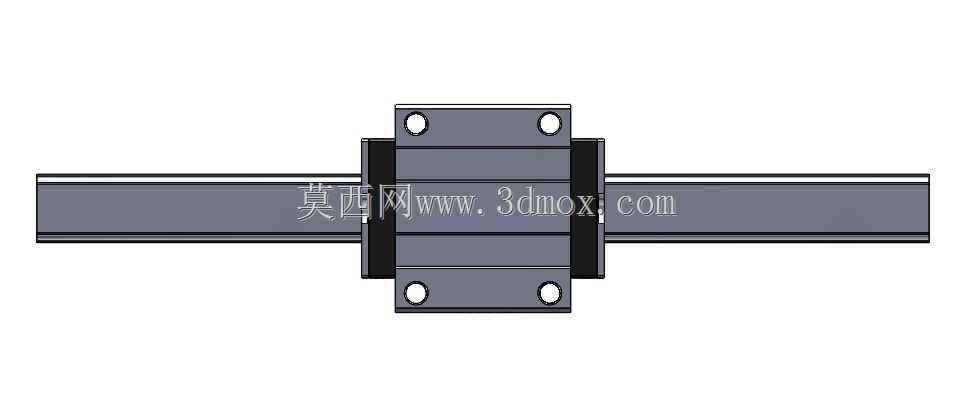

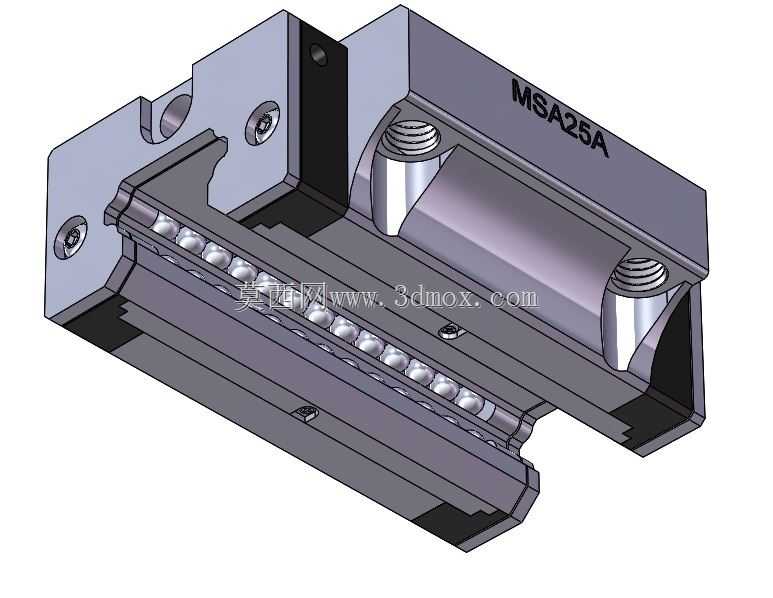

　　从结构设计逻辑来看，这款导轨的滑块采用四方型高刚性本体设计，四个安装孔位对称分布在滑块顶面，安装时可以直接通过内六角螺栓将滑块与运动负载平台锁紧固定，导轨本体则通过沉头螺栓固定在设备的安装基准面上，安装基准面的加工精度直接决定了导轨最终的运行精度，通常要求安装面的平面度控制在每米0.02mm以内，对接安装时还需要保证两根导轨的接缝处无高度差、无错位，避免滑块运行到接缝位置时出现卡顿或者滚珠受力异常的情况。滑块内部的滚珠保持架采用一体化成型结构，能够避免滑块脱离导轨时滚珠散落的问题，在设备组装、维护拆卸滑块时不需要额外的辅助工装来固定滚珠，大幅降低了现场装配的难度。端盖部分采用耐磨工程塑料材质，内部设计有流畅的滚珠回流通道，能够保证滚珠在循环过程中无卡滞，运行时的噪音控制在60分贝以内，满足有静音要求的设备使用场景。

　　从安装边界尺寸来看，这款25规格的导轨，导轨本体宽度为23mm，安装孔距为60mm，适配M6的沉头安装螺栓；滑块本体的长度为72mm，宽度为48mm，总高度为36mm，四个安装孔的孔距为35×35mm，适配M5的滑块安装螺栓，设计选型时需要预留足够的安装空间，滑块运行到行程两端时，需要保证与端挡、缓冲机构之间留有至少5mm的安全间隙，避免硬碰撞导致滑块内部滚道出现压痕、影响使用寿命。导轨的单根标准长度通常有100mm到4000mm不等的规格，可以根据设备的实际行程需求进行裁切，长行程应用时还可以通过导轨对接的方式延长总行程，对接处需要使用专用的导轨夹具保证拼接精度。

　　在承载特性方面，这款四列滚珠等载荷设计的导轨，能够同时承受径向载荷、反径向载荷以及两个方向的横向载荷，额定动载荷可以达到25kN以上，额定静载荷在35kN左右，既可以用于水平安装的运动轴，也可以用于垂直安装、侧装的运动轴，不需要额外增加辅助导向结构。预压等级可以根据使用场景选择，普通输送类场景可以选择微预压等级，运行阻力更小、寿命更长；高精度加工类场景可以选择中预压等级，能够消除结构间隙，提升整体刚性，减少运动时的形变误差。日常维护时，只需要定期通过滑块上的注油嘴加注锂基润滑脂，就可以保证滚珠与滚道之间的润滑状态，正常工况下的维护周期可以达到1000运行小时，恶劣粉尘环境下使用时还可以加装端面防尘刮板、底部防尘片，避免切削碎屑、粉尘进入滑块内部磨损滚道，大幅延长组件的整体使用寿命。
