台式机内置交流电源输入连接插座结构

　　这款交流电源插座是台式机电源输入端的核心接插部件，日常装机作业中，它承担着将市电交流回路导入电源内部整流模块的关键作用，属于PC供电链路里最容易被忽略但可靠性要求极高的基础连接件。从实际应用场景来看，这类插座不仅用在标准ATX台式机电源上，部分工业工控机、小型服务器内置电源模块、桌面式仪器供电输入端也会采用同结构的接插件，只要是需要通过品字尾电源线接入市电的内置供电单元，基本都要用到这类安装式插座。

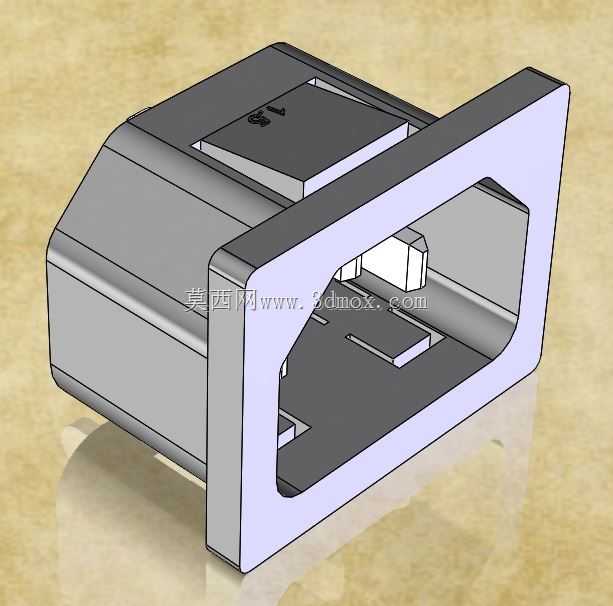

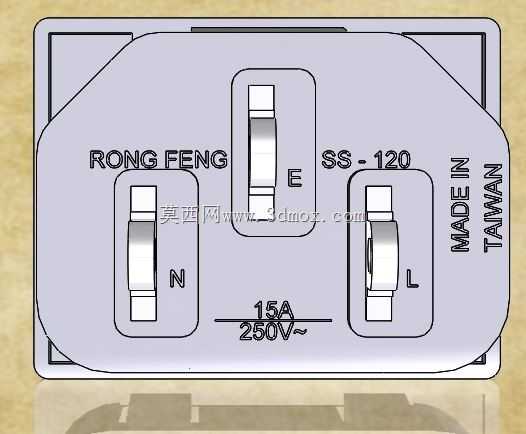

　　从功能特性上看，这款插座采用带法兰边的嵌入式安装结构，前端的方形法兰圈是主要的安装定位基准，安装时法兰圈贴合电源外壳的内壁面，插座的插接口部分从外壳预先开好的方孔中穿出，刚好和外壳外表面齐平，不会出现凸起刮蹭电源线或者凹陷导致插头插不到位的问题。插座内部的接触弹片采用对称式布局，对应交流火线、零线、地线三个接插引脚，弹片的弯折角度经过反复校核，既保证插头插入时的插拔力处于合适区间——不会因为过松导致接触不良打火，也不会因为过紧让用户插拔电源线时过于费力，同时弹片根部设计有压接固定结构，直接和电源内部的PCB板或者输入导线焊接连通，减少额外的转接部件带来的接触电阻。

　　设计思路上，这款插座优先考虑了安装兼容性和绝缘安全性，插座主体的绝缘基座采用耐温阻燃的工程塑料材质，能够承受电源满负载运行时输入端的温升，避免长期高温下出现绝缘性能下降的问题。法兰边上预留的安装卡位不需要额外打螺丝固定，直接卡在电源外壳的冲压卡槽里即可完成固定，这种卡扣式设计既减少了装配工序的零件数量，也能避免螺丝松动导致插座移位的风险。插座内部的插合腔做了导向斜面设计，插头插入时会顺着斜面自动对准接触弹片，即使盲插也不会出现插歪顶弯弹片的情况，对于日常装机和后期维护来说非常友好。

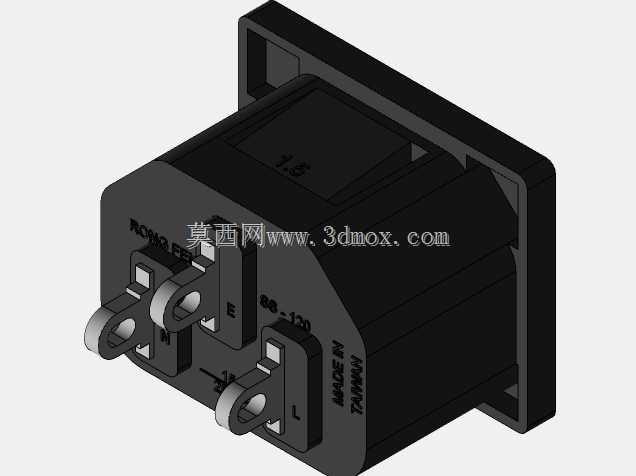

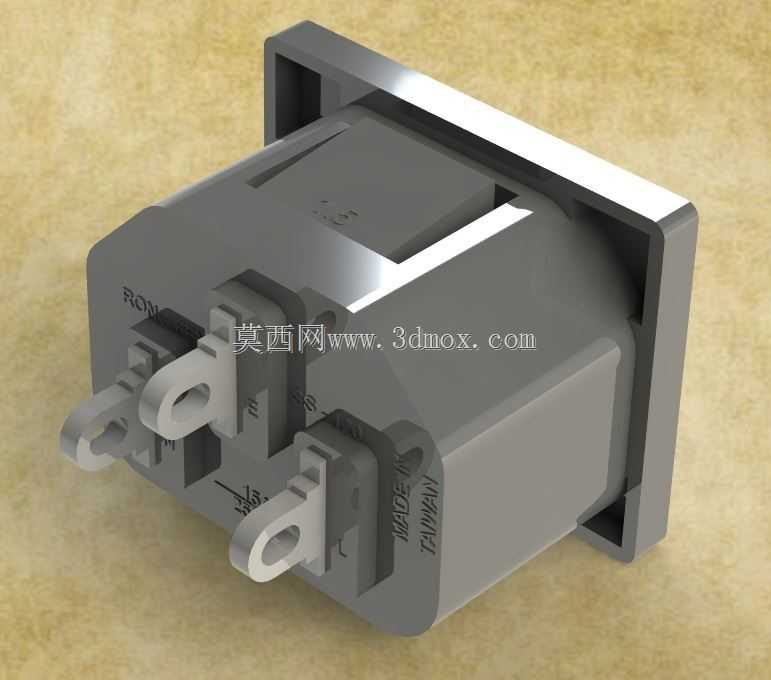

　　从安装边界和尺寸配合来看，这款插座的法兰边外形尺寸刚好匹配标准ATX电源外壳的通用开孔尺寸，插接口伸出法兰面的高度和常规电源外壳的钣金厚度匹配，安装完成后接口端面和外壳表面的高度差控制在0.2mm以内，不会出现插头插合后留有缝隙的问题。插座尾部的引脚伸出长度刚好适配电源内部PCB板的焊接位置，引脚间距符合安规要求的电气间隙，爬电距离满足民用电子设备的安全标准，不需要额外增加绝缘隔片就能满足安规测试要求。另外插座的整体外形做了倒角处理，装配时不会刮伤电源内部的导线绝缘层，尾部的引脚做了渡锡处理，焊接时上锡速度快，不会出现虚焊假焊的问题，非常适合流水线批量装配作业。

　　在实际选型替换时，这类插座的安装尺寸通用性极强，只要是同规格法兰安装尺寸的交流输入插座，都可以直接替换使用，不需要修改电源外壳的开孔或者内部PCB的焊盘位置。日常使用中，这类插座的抗疲劳性能也经过验证，经过上千次插拔后接触弹片的压力依然能保持在合格区间，不会因为长期插拔出现接触电阻过大、发热严重的问题，完全满足台式机电源全生命周期的使用需求。
