做了快十年消费电子结构设计,经手的数码管类显示组件少说也有几十款,这次做的四位8段LED数码管结构,是专门给小型工控计数面板、家用厨电数显模块做配套的通用款。先从实际安装场景说,这类直插式数码管最常用的场景,就是嵌入式面板安装,比如小型温控器的温度显示、计数器的数值显示、小家电的定时时长显示,还有低端工控设备的参数面板,不需要彩屏的高分辨率,只要亮度过得去、视角够宽、引脚焊接牢靠,就能满足绝大多数低成本数显需求。

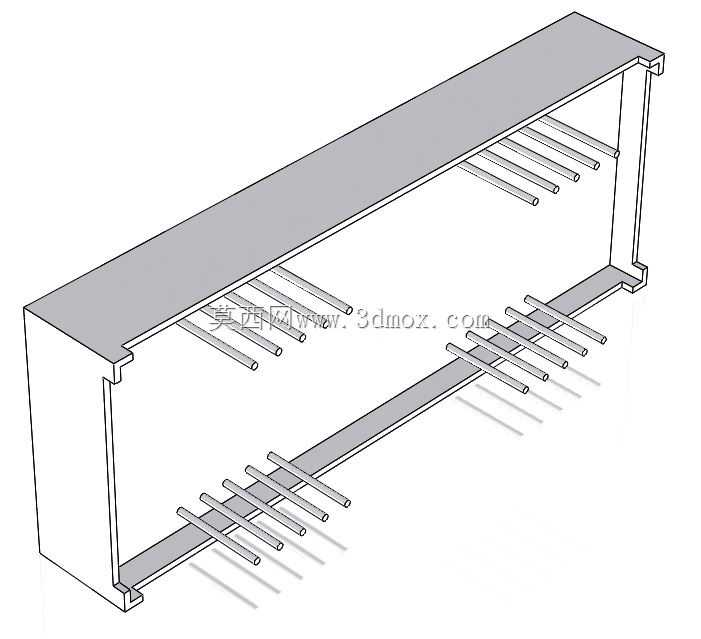

设计的时候最先卡的是安装边界,很多新手做结构容易忽略PCB焊盘和面板开窗的匹配,这款数码管的本体外形做了统一的通用尺寸,长度控制在50mm出头,宽度14mm,厚度8mm,刚好适配市面上绝大多数通用四位数码管的面板开窗尺寸,不用客户重新开模改面板孔位,替换老款物料的时候直接就能焊。引脚部分做了两排直插设计,每排6个引脚,引脚间距严格按2.54mm标准排距做,引脚伸出本体的长度留了3.2mm,刚好够过1.6mm厚的FR4 PCB之后留够焊锡浸润的长度,不会因为引脚太长剪脚费工,也不会太短导致虚焊。

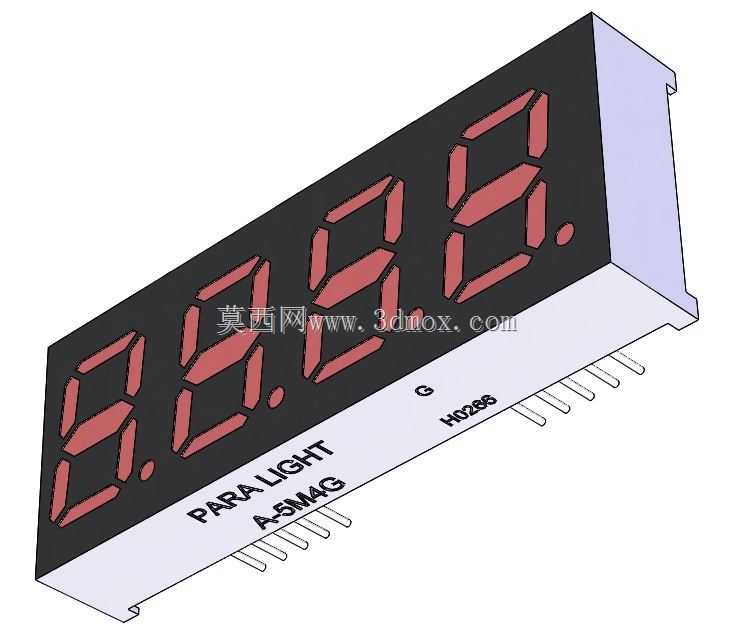

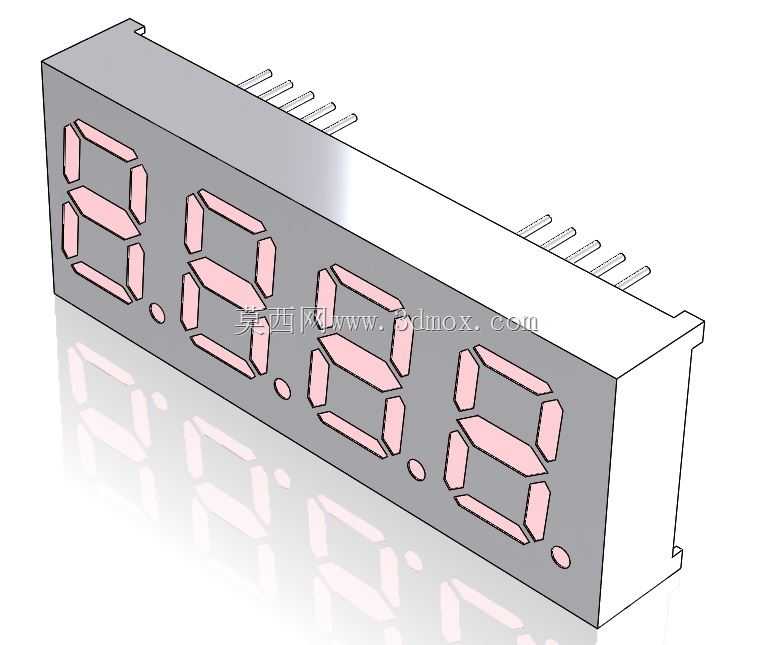

功能特性上,这款是带小数点的8段式结构,每一位都单独带右下角的小数点点位,不管是做温度显示的小数位,还是做时间显示的秒点分隔都能适配。发光段的排布严格按标准七段数码管的段码位置做,a到g段的宽度统一做1.8mm,段与段之间的遮光槽留了0.3mm的壁厚,避免相邻段发光的时候串光,之前做过一款便宜数码管就是遮光壁做薄了,亮段的时候旁边的段也会透红光,数字显示发虚,这次特意把段间的遮光PC料壁厚加到0.4mm,哪怕是全亮状态下也不会有串光问题。
外壳材质选的是耐高温的乳白色半透明PC,不是那种回收料做的发灰的壳子,正面的显示面做了细磨砂处理,一方面是让发光更均匀,不会看到内部的LED芯片颗粒,另一方面是减少环境光的镜面反射,哪怕是在车间强光下也能看清显示的数字。引脚部分用的是黄铜镀锡材质,可焊性好,过波峰焊的时候不会出现不上锡的问题,引脚和内部PCB的连接做了加固,不会因为插件的时候用力过猛把引脚推歪捅坏内部的绑定线。
设计思路上没有做太多花里胡哨的结构,核心就是通用、可靠、易生产。首先是兼容市面上绝大多数同规格数码管的安装尺寸,不管是替换旧物料还是做新设计,都不用重新调整PCB封装和面板结构。其次是把生产组装的公差放得比较宽,本体的尺寸公差控制在±0.15mm,引脚的位置公差控制在±0.1mm,哪怕是注塑的时候有一点小变形,也能顺利插进PCB的焊盘孔里,不会出现插不进去要掰引脚的情况。内部的LED芯片绑定区域做了定位槽,装芯片的时候不会偏移,保证每一段的发光位置都居中,不会出现某一段偏上偏下导致数字歪扭的问题。
实际选型的时候要注意,这款数码管的发光颜色是正红色,波长在620-625nm之间,工作电压按每段2.0V设计,适合5V系统加限流电阻直接驱动,不管是用专用的数码管驱动芯片还是单片机IO口直接扫描驱动都能适配。安装的时候要注意,数码管的本体和面板之间最好留0.1mm的间隙,贴一层薄的泡棉胶防尘,避免车间里的灰尘油烟进到显示面和面板之间,时间长了看不清数字。焊接的时候波峰焊温度不要超过260℃,焊接时间控制在3秒以内,避免高温把内部的塑料遮光柱烤变形,导致段码偏移。
之前给客户做一款小型计数器的时候,最早用的是另一款便宜数码管,经常出现虚焊、串光的问题,换成这款结构之后,生产良率从原来的92%提到了99%,现场使用的时候哪怕是在设备旁边有一定振动的情况下,也不会出现引脚脱焊的问题,显示清晰度也够,站在两三米外就能看清上面的数字。做这类通用电子元器件的结构,最核心的不是做多么新颖的外形,而是把每个细节的公差、可靠性、兼容性做到位,让生产端好组装,客户端好安装,使用中少出问题,这才是结构工程师该下功夫的地方。
