直插式8位七段LED数码显示组件结构

　　这款直插式8位七段LED显示组件，是工业控制、消费电子、仪器仪表领域常用的段式显示核心部件，日常做设备面板设计、控制板卡开发时，经常会用到这类元件做数值、状态的可视化输出。从实际应用场景来看，这类段码LED常被用在小型温控器面板、计数器显示单元、小家电操作面板、工业IO模块状态显示区，相比点阵屏、液晶显示屏，它的环境适应性更强，在低温、高震动、强光直射的工况下，依然能保持清晰的显示效果，不会出现液晶拖影、低温响应慢的问题，适合车间现场设备、户外小型终端这类对可靠性要求高的场景。

　　从产品功能特性来看，这款组件集成了8组独立的七段发光单元，每段发光区采用独立的引脚引出，既可以做共阳也可以做共阴的电路适配，直插式的长引脚设计，既可以直接波峰焊在PCB板上做板载安装，也可以配合插座做可拆卸式安装，方便后期维护更换。发光面采用半透明磨砂封装，能让每段的光线均匀扩散，避免出现亮斑、漏光的问题，黑色的塑封基座能有效遮挡相邻段的光线串扰，提升显示对比度，即使在车间强光照明环境下，操作人员也能快速识别显示的数值。

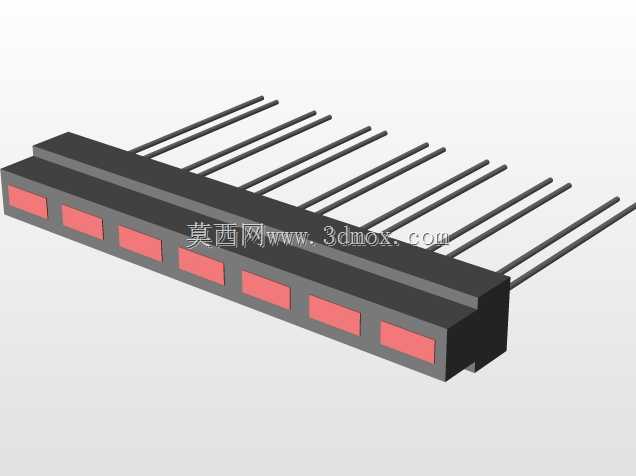

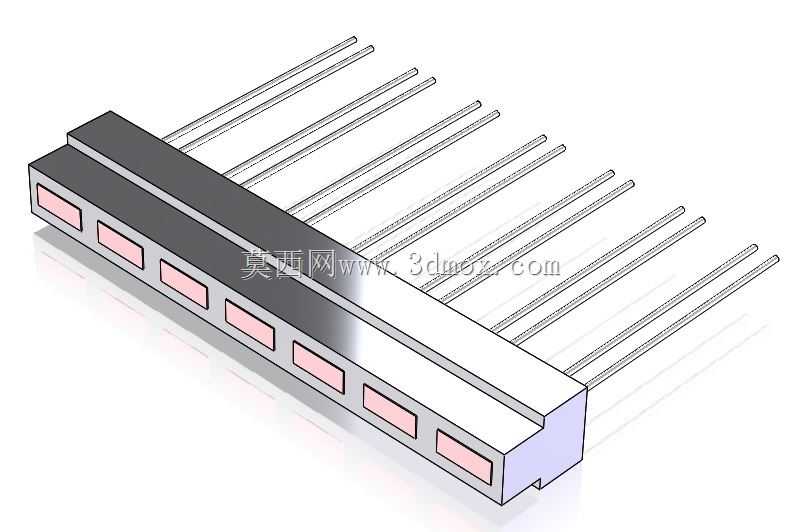

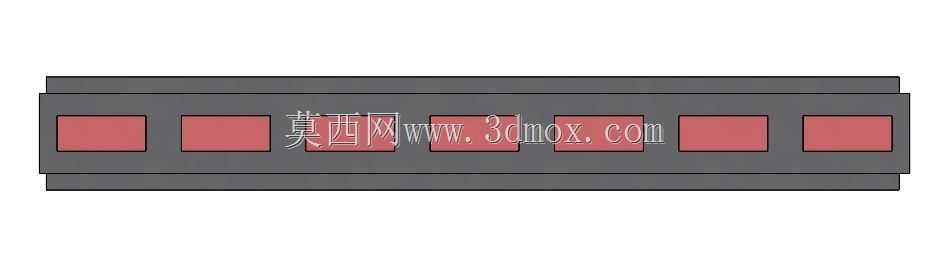

　　做这款元件的三维建模时，首先要把控的是安装边界的尺寸精度，毕竟这类标准电子元件的PCB封装是有通用规范的，引脚间距必须严格匹配2.54mm的标准排距，每根引脚的直径、伸出长度都要和实际物料一致，避免结构设计时出现引脚和PCB焊盘对位偏差、元件和周边结构件干涉的问题。建模过程中，先绘制基座的主体轮廓，区分黑色遮光基体和白色反光内框的结构，再逐个绘制每一段的发光区，注意发光区是内嵌在基座内的，表面和基座平面齐平，不能出现凸起或者凹陷的装配误差。引脚部分要还原直插元件的轻微折弯公差，毕竟实际生产中引脚不可能完全笔直，建模时保留微小的工艺形变，能让后续做装配仿真、干涉检查时的结果更贴近实际生产情况，避免设计出的PCB焊盘位置和实际元件引脚偏差过大，导致量产时出现插装困难的问题。

　　外形尺寸方面，这款8位数码管的整体长度要匹配8位字符的排布间距，单字符的宽度、高度符合0.5英寸段码管的通用尺寸，基座的厚度控制在标准的7mm左右，引脚从基座背面伸出的长度统一为12mm，既满足波峰焊的吃锡深度要求，也不会因为引脚过长导致剪脚工序额外增加工作量。安装时需要注意，基座的定位凸点要和PCB上的定位孔对齐，避免焊接时元件偏移，同时发光面要和设备面板的显示窗口预留0.2mm的装配间隙，防止面板压合时损坏LED封装表面。

　　从结构设计的思路来看，这类元件的建模核心不是还原外观的视觉效果，而是要给后续的PCB布局、面板开孔、结构干涉检查提供精准的尺寸参考，所以建模时不需要做过多的外观美化，重点要把安装配合面的尺寸、引脚的位置坐标、元件的最大外形轮廓做精准还原。比如基座两侧的安装卡位尺寸，要和面板上的卡扣槽尺寸匹配，保证元件卡入面板后不会出现松动、歪斜的问题；引脚的排布顺序要和实际元件的引脚定义一一对应，方便硬件工程师在做PCB布线时直接参考模型的引脚位置，避免出现布线和引脚顺序错位的问题。

　　在实际设备选型时，这类直插式数码管相比贴片式的同规格产品，焊接强度更高，抗震动性能更好，适合用在有持续震动的工业设备上，比如冲床计数器、输送线工位显示屏这类场景，不会因为长期震动出现引脚脱焊的问题。同时它的驱动电路简单，不需要复杂的通信协议，直接用IO口配合段码驱动芯片就能工作，对主控的资源占用少，适合做简单的数值显示场景，不需要复杂的图形显示功能时，选用这类段码管的成本更低，可靠性也更高。建模时还要注意，发光区的颜色区分要明确，用淡粉色标识未点亮的发光段，和黑色的基座形成明显的视觉区分，方便结构工程师在做整体装配检查时，快速确认显示窗口和发光区的对位情况，避免出现窗口偏移导致部分段被遮挡的问题。
