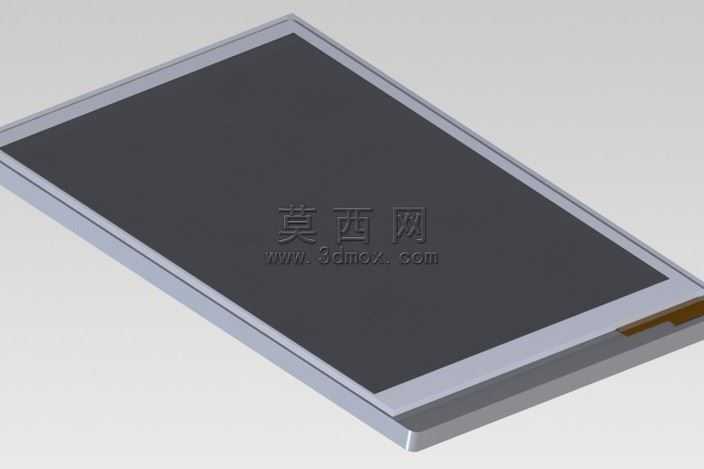

2.6英寸嵌入式液晶显示模组三维结构

本模型为2.6英寸液晶显示模组的三维结构设计，采用SolidWorks软件完成全参数化建模，完整还原了该类小型显示模组的真实装配结构与外观细节。建模过程中首先依据通用小型TFT显示屏的尺寸规范，确定了显示区域、边框包边、背部FPC排线预留位的核心尺寸，对屏幕可视区的黑色显示面采用哑光漫反射材质设置，模拟液晶面板熄屏状态下的真实质感，边框部分采用银灰色金属质感材质，还原金属包边的冷冽光泽与细微倒角结构。模型严格按照实际生产中的装配逻辑搭建，分层构建了液晶面板层、背光导光层、金属固定边框、底部排线接口四个核心结构部分，各部件之间的配合间隙完全符合实际组装公差要求，既保证了结构展示的直观性，也可直接用于配套产品的结构干涉校验。设计过程中充分考虑了该类显示屏在嵌入式设备中的安装需求，对边框的安装卡位、背部的定位凸台都做了精细化建模，能够为采用该款显示屏的数码产品、工控小型显示终端的结构设计提供精准的参考依据。渲染阶段采用柔和的均匀布光，避免屏幕区域出现过强反光，清晰呈现出屏幕与边框的层次关系，同时对边角的圆弧过渡、边框的厚度变化都做了细节优化，让整体模型的视觉效果与实物高度一致，可直接用于产品展示、装配教学、结构验证等多种场景。
