双行程直线往复传动执行机构

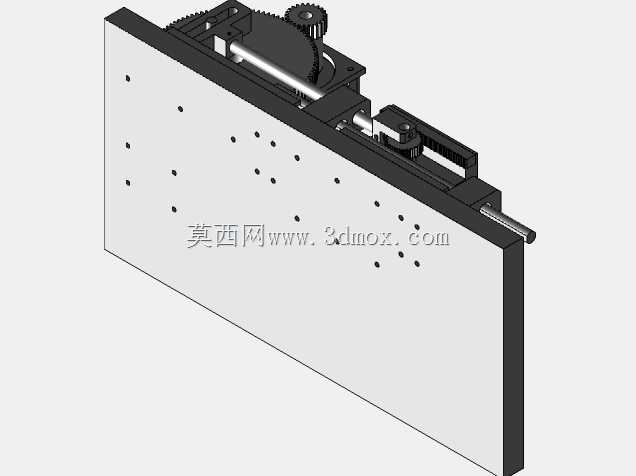

　　这套双行程机构的核心设计目标，是在有限的安装空间内实现两倍于常规曲柄滑块的直线输出行程，这类结构常被应用在空间受限但需要长行程往复动作的自动化产线工位上，比如小尺寸工件的长距离推送、窄空间内的物料换位、紧凑型工装的夹紧松开动作场景。从结构布局来看，整套机构以一块带阵列安装孔的立式安装板作为承载基准，所有传动组件均固定在安装板的单侧，安装板上的阵列孔按照标准孔距排布，可直接配合螺栓将整套机构固定在设备机架的对应安装位上，不需要额外加工定制转接板，适配多数通用自动化设备的机架安装规格。传动链路采用齿轮组作为动力输入的一级减速结构，输入轴端可直接连接伺服电机或者步进电机的输出轴，也可通过同步轮接入设备的主传动链路，

　　动力经过齿轮组减速增扭后，传递到与输出滑台连接的曲柄连杆结构上，区别于常规单滑块曲柄机构，这套结构采用了嵌套式的双滑块联动设计，在曲柄转动一周的过程中，内层滑块与外层滑块依次完成动作叠加，最终让输出端的直线行程达到单滑块结构的两倍，同时不会额外增加机构在行程方向上的整体安装长度。在实际运行过程中，整套机构的运动轨迹经过反复校核，齿轮啮合间隙控制在常规传动允许的公差范围内，滑台的导向部分采用光轴作为导向载体，光轴两端通过支撑座固定在安装板上，滑台与光轴配合的位置加装了自润滑轴套，长时间往复运行也不会出现卡滞问题，输出端的伸出轴末端预留了标准的外螺纹安装位，可直接连接推头、夹爪、压头等不同的执行末端，适配不同的工位作业需求。

　　从安装边界来看，整套机构的厚度方向尺寸控制得非常紧凑，安装板后侧没有突出的零部件，所有传动结构均布置在安装板前侧，安装时只需要预留对应滑台行程的前后活动空间即可，不需要在安装板后侧预留避让空间，非常适合布置在设备内部的夹层位置或者靠近设备护板的边缘工位。设计过程中针对运动干涉问题做了全行程的运动仿真验证，齿轮转动、连杆摆动、滑台往复的全周期内，所有零部件之间都保持了足够的安全间隙，不会出现运动剐蹭，同时齿轮组的外侧预留了防护罩的安装位，实际投产使用时可加装薄金属防护罩，避免生产过程中的粉尘、碎屑落入齿轮啮合区域造成传动磨损。这套机构的输出力大小可根据选配的驱动电机功率调整，常规选型下可满足10kg以内的工件推送、压装需求，

　　如果需要更大的输出力，只需要调整齿轮组的减速比，同时对应加强滑台与连杆的结构强度即可，不需要改动整体的安装尺寸与布局形式。在实际产线应用中，这类双行程机构相比常规的气缸长行程方案，占用空间更小，行程控制精度更高，可通过电机的转动角度精准控制输出端的停留位置，不需要额外加装复杂的磁开与位移传感器，就能实现多点位的停留控制，非常适合用在多工位递料、分层推送这类需要多个位置停顿的作业场景。导向光轴的直径与滑台的配合长度经过匹配设计，滑台在全行程运动过程中不会出现偏摆，输出端的径向跳动量控制在很小的范围内，保证推送或者压装动作的位置精度，安装板上的阵列孔不仅用于整套机构的固定，也可用于安装行程开关、限位块等辅助配件，用户可根据实际的工位需求，在对应孔位上加装限位组件，调整滑台的实际工作行程范围，不需要额外在安装板上钻孔加工。
