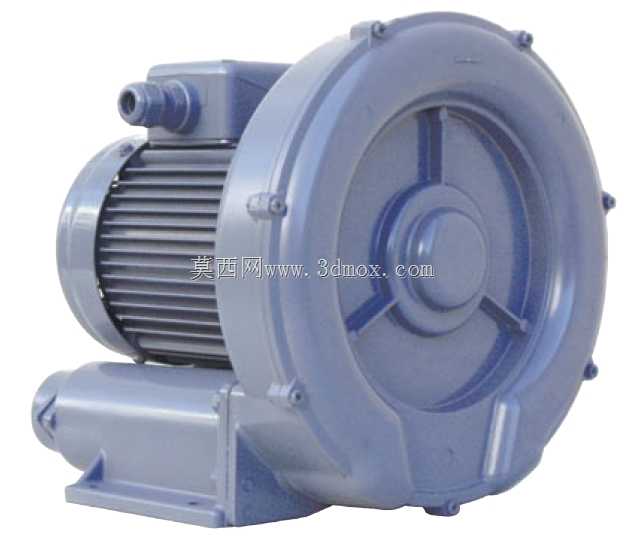

RB750s环形高压鼓风设备结构设计

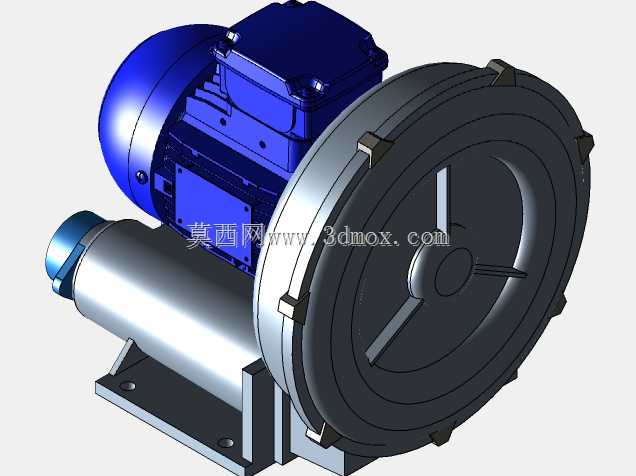

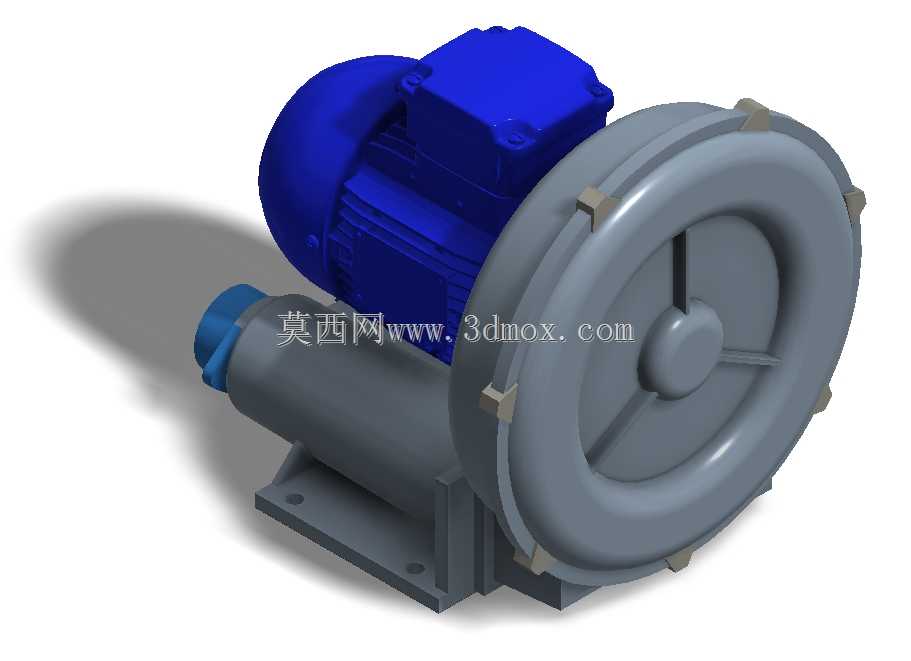

　　做设备配套选型这么多年，环形鼓风机在工业现场的适配场景其实比很多人想象的要广，小到印刷设备的纸张吸附、包装线的物料真空吸持，大到污水处理的池体曝气、粮食输送的风力气流推送，甚至是工业除尘系统的负压源、电镀槽的液体搅拌供气，都能见到这类设备的身影。这次做的RB750s环形风机结构，首先要解决的就是现场安装的适配性问题，很多现场的安装空间局促，尤其是配套在小型自动化设备内部的时候，风机的整体外轮廓不能有突兀的突出结构，所以建模的时候特意把电机壳体和风泵蜗壳的衔接处做了圆弧过渡处理，既避免了安装时的磕碰干涉，也能减少设备运行时的气流紊流噪音。

　　从功能实现的角度来说，这类环形风机属于侧流式风道结构，叶轮旋转的时候，离心力会让叶轮槽道里的空气加速向外，在环形流道内形成多次循环加压，最终出口的风压要比普通离心风机高不少，所以建模的时候，蜗壳内部的流道曲面是反复核对过的，流道的截面变化要均匀，不能有突然的扩径或者缩径，不然会造成气流压损，直接影响设备的输出压力。叶轮和壳体之间的间隙控制是设计的核心，间隙太小的话，加工和装配公差累积很容易造成叶轮擦壳，运行时出现异响甚至卡滞；间隙太大的话，会造成内部气流回流，直接降低风压和风量参数，所以在建模的时候特意给配合面预留了合理的公差带，同时在壳体的安装定位处做了定位止口结构，装配的时候能直接保证同轴度，不用反复调整找正。

　　安装边界这块，底部的安装脚是按照通用配套标准做的，安装孔的孔距、孔径都适配市面上常见的风机安装支架，不管是卧式安装在设备机架上，还是加装减震支架做落地安装，都能直接适配。进出气口的接口尺寸做了标准管螺纹设计，现场接气管的时候不用额外做转接头，不管是接硬管做固定管路铺设，还是接软管做移动设备配套，都能快速装配。电机部分的散热筋结构也做了细节处理，散热筋的走向顺着电机运行时的自身风叶气流方向布置，能最大化带走电机运行时产生的热量，就算是24小时连续运行的工况，电机的温升也能控制在合理范围内，不会因为过热触发保护停机。

　　很多人在做这类风机构型的时候容易忽略接线盒的位置，这次建模特意把接线盒放在了电机壳体的侧上方，不管是左侧还是右侧进线，都有足够的接线操作空间，不会出现接线的时候线缆和周边机架干涉的情况，同时接线盒的密封结构也做了考量，适配一般工业车间的粉尘环境，避免粉尘进入接线端子造成接触不良。另外，风机的整体重心做了配平处理，安装脚的受力点刚好落在整体重心的正下方，设备运行的时候自身振动很小，就算不用加减震垫，固定在刚性机架上也不会出现明显的共振传导，不会影响配套设备上的精密元器件正常工作。

　　在做结构细节的时候，蜗壳上的固定螺栓排布是按照受力均匀性布置的，每个螺栓的间距基本一致，紧固的时候不会因为受力不均造成蜗壳变形，影响内部流道的间隙。进出口的位置也做了加强筋处理，因为现场接气管的时候经常会有掰动管路的受力，加强筋能避免接口处因为外力出现开裂，延长设备的实际使用寿命。整体结构没有多余的冗余设计，每个曲面、每个凸台都是服务于实际装配和运行需求，不管是用来做设备配套选型的参考，还是做同类产品的结构优化参照，这个模型的结构细节都能对应到实际工业现场的使用需求，不会出现建模结构和实际加工装配脱节的问题。
