气动薄膜式直通调节阀结构设计

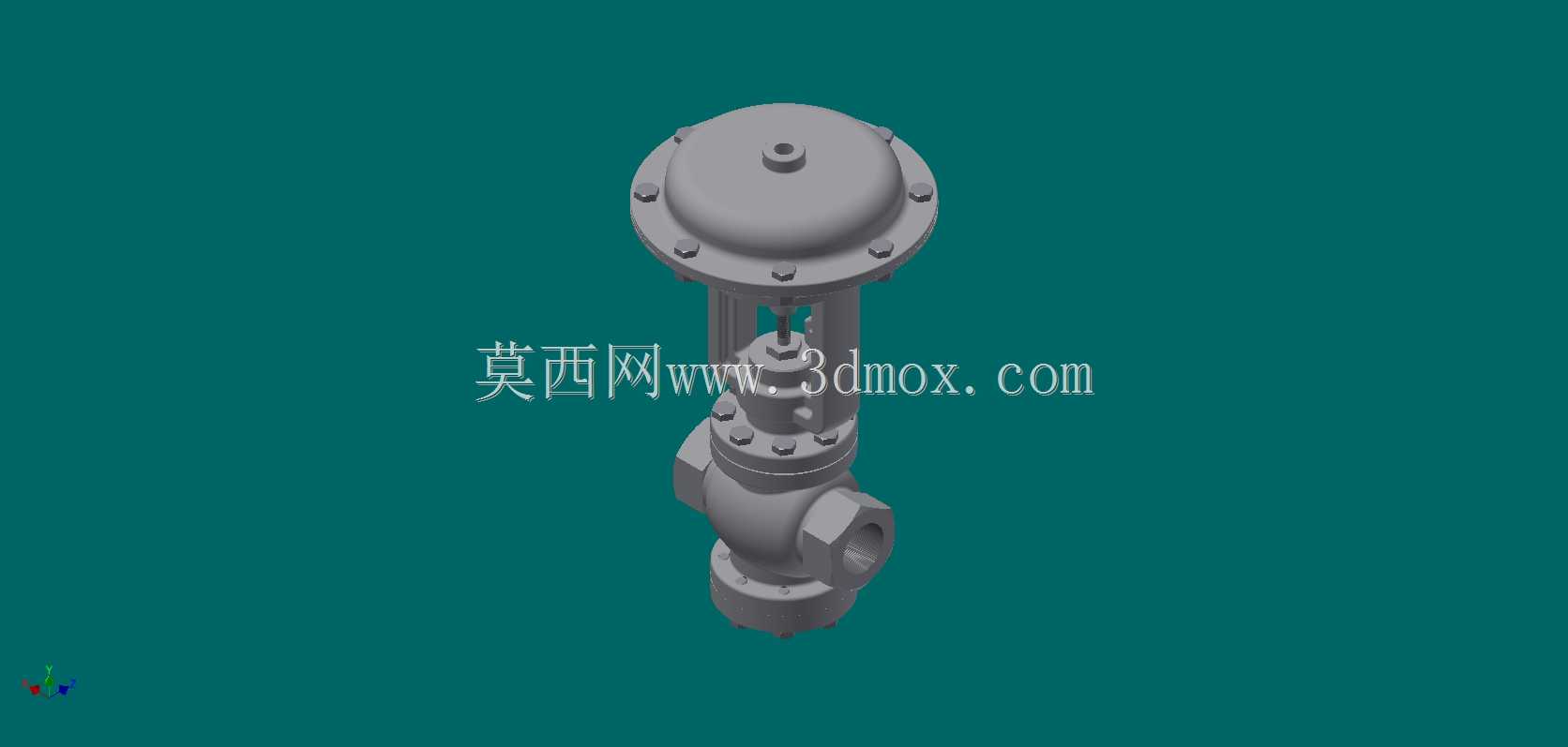

　　这款气动薄膜调节阀的三维结构，是过程流体控制管路里的核心调节元件，日常在化工连续生产管线、市政供热管网、制药纯化水分配系统、轻工流体配料工位都能见到同结构产品的应用，核心作用是根据控制系统给出的信号，精准调整管路内流体的通流截面积，实现对管路内介质压力、流量、液位参数的闭环控制，相比手动阀，它能接入DCS或PLC控制系统完成远程自动调节，不需要操作人员现场手动操作阀杆，在高压、高温、介质有腐蚀性或者管路排布在高空、密闭空间的场景下，能大幅降低现场操作的安全风险，也能提升参数调节的响应速度与控制精度。

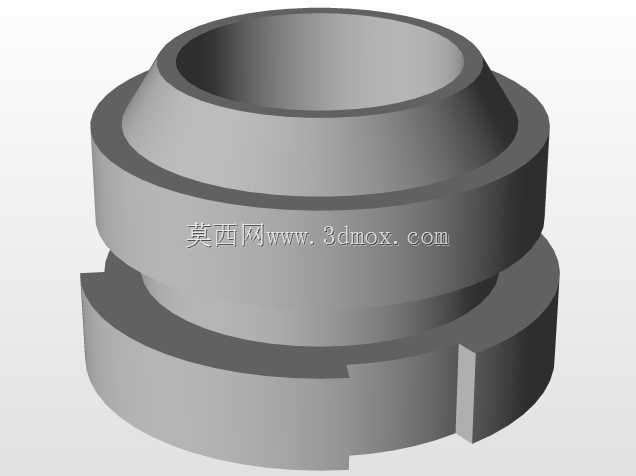

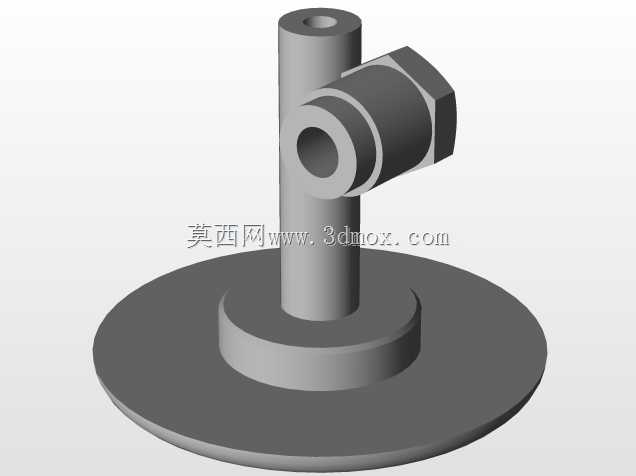

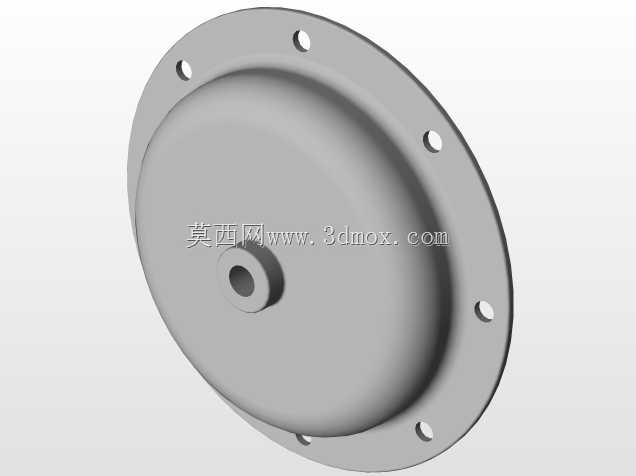

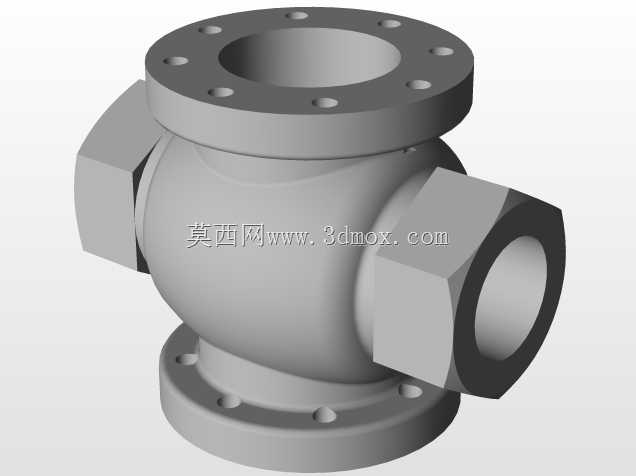

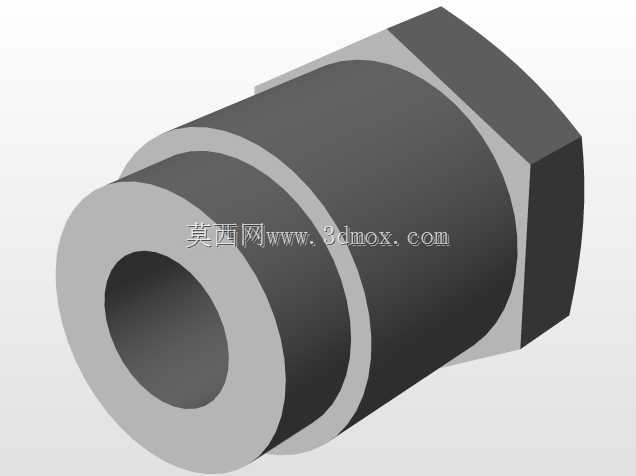

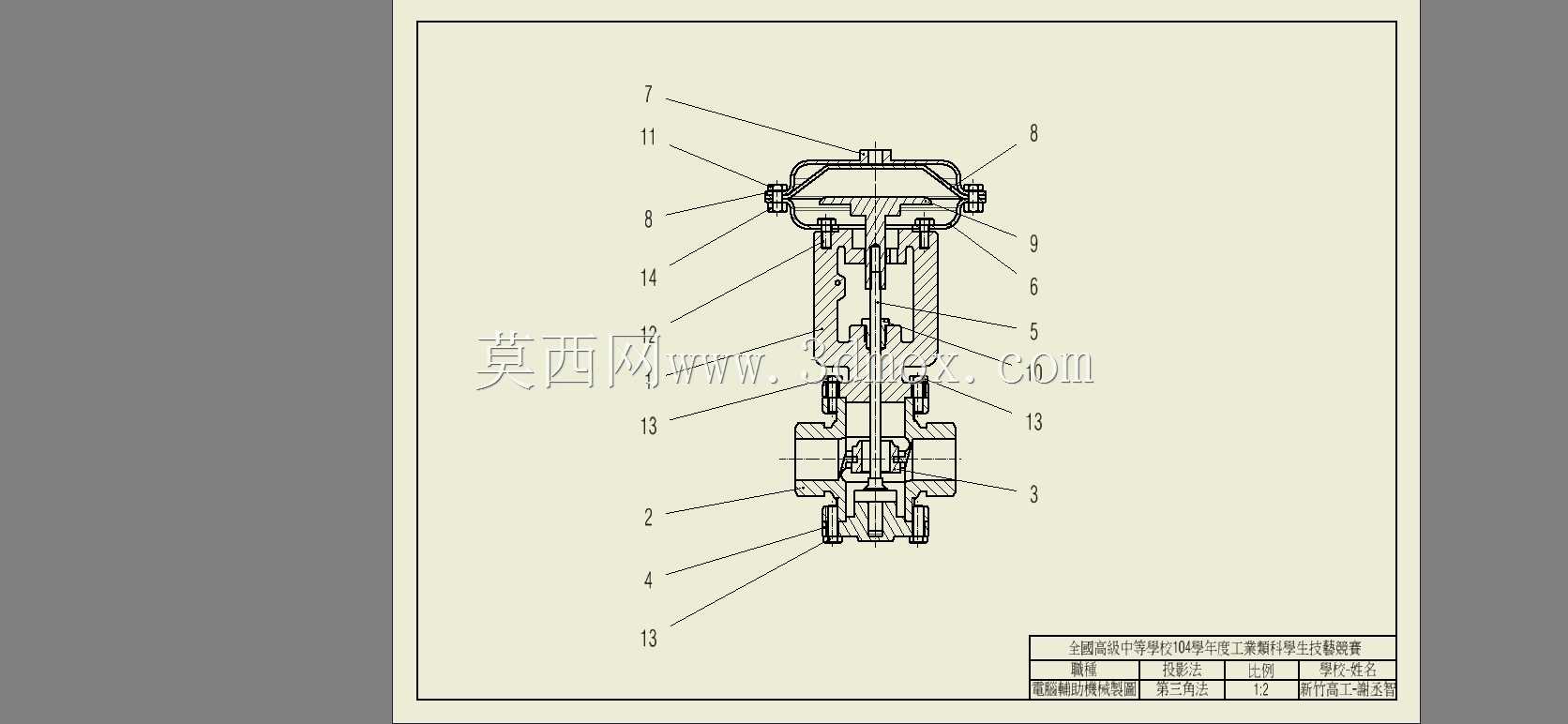

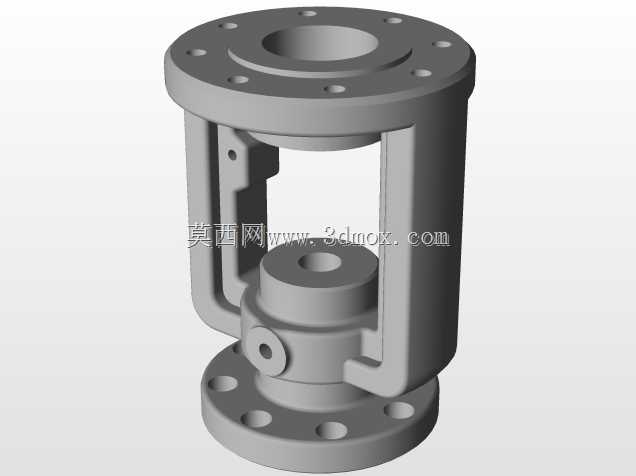

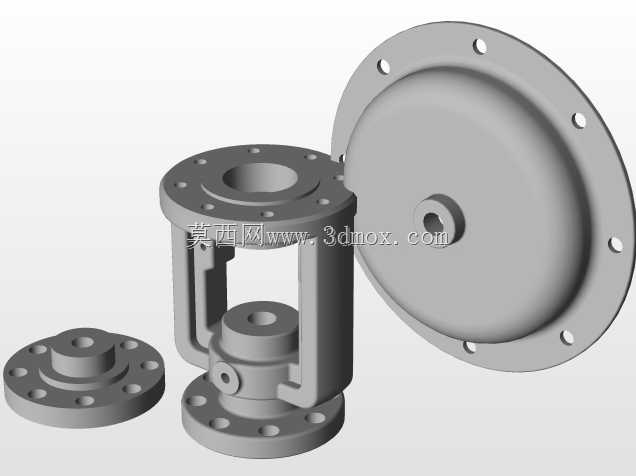

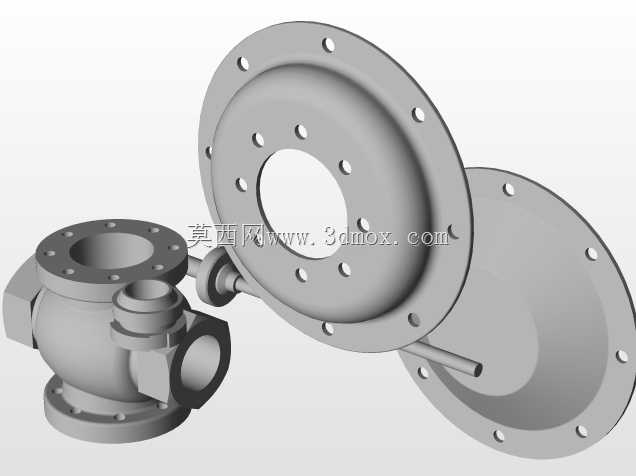

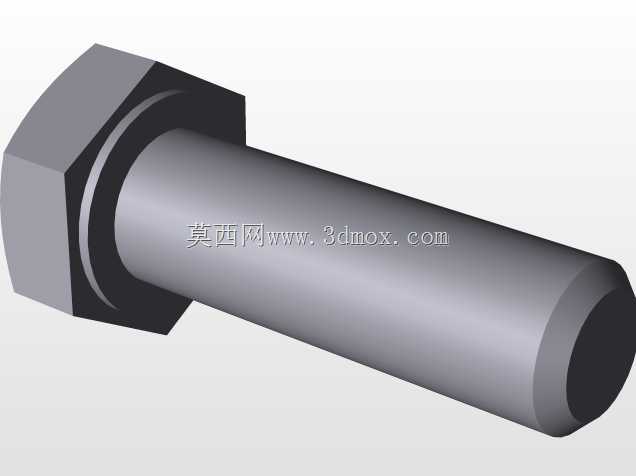

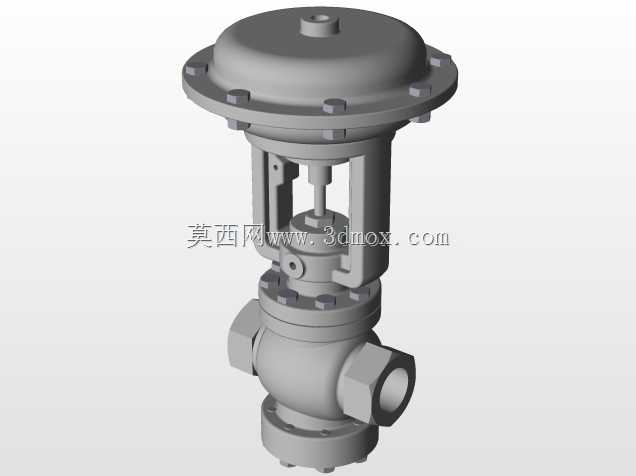

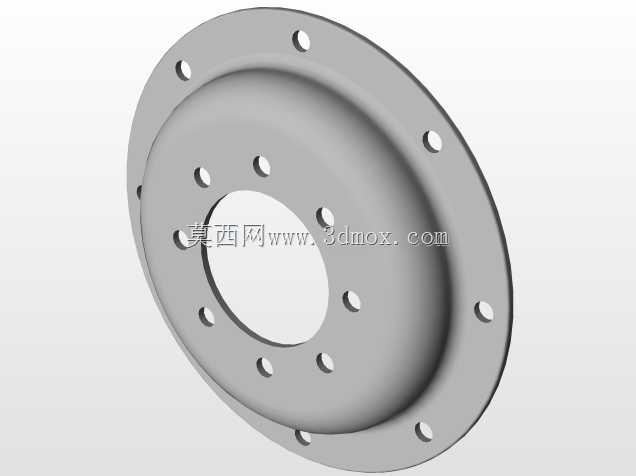

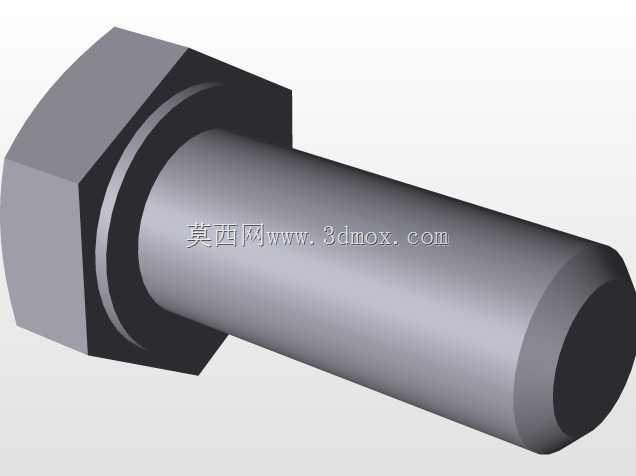

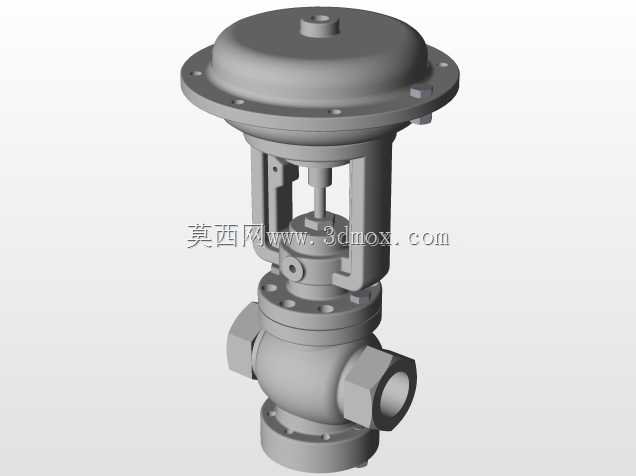

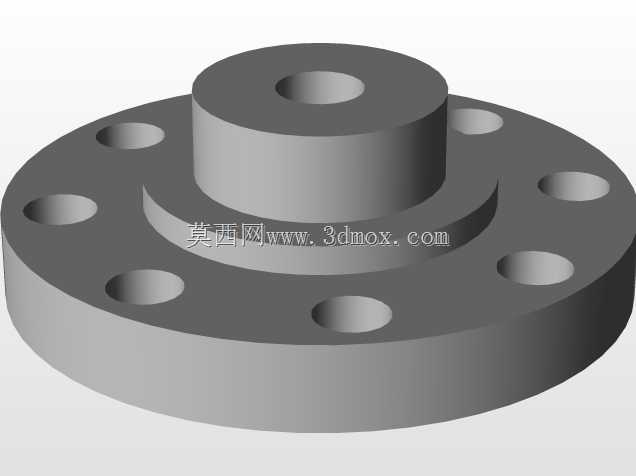

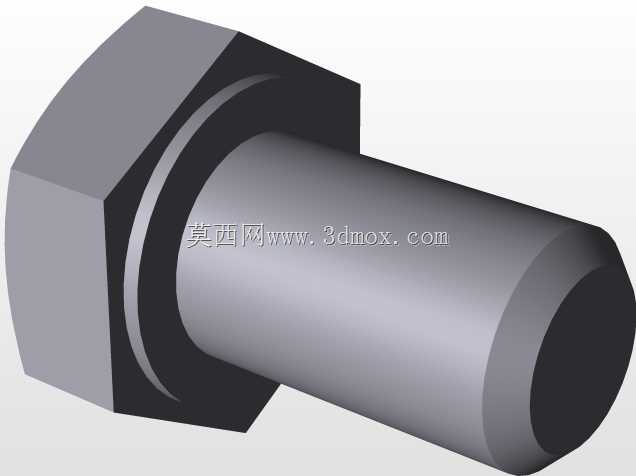

　　从结构设计逻辑来看，这款阀采用上部气动薄膜执行机构加下部直通式铸造阀体的组合布局，执行机构的膜头部分采用多螺栓紧固的密封结构，膜片被上下膜盖夹紧密封，膜片下方连接复位弹簧与阀杆传动组件，当控制气源输入膜头上腔时，气压推动膜片克服弹簧预紧力向下位移，带动阀杆同步动作，改变阀芯与阀座之间的配合间隙，气源压力变化时，弹簧的复位力会推动膜片回位，对应调整通流面积，这种直行程的传动路径没有多余的转向传动结构，传动滞后量小，动作响应快，能适配小范围精准调节的工况需求。阀体部分采用角式？不对，看模型是直通？哦不对看模型是侧进下出？不对仔细看模型，阀体为铸造流道结构，进出口采用内螺纹连接形式？不对看接口是螺纹结构，适合小通径管路的安装，流道做了平滑过渡设计，减少介质在阀腔内的湍流阻力，降低介质冲刷带来的阀体磨损，阀芯采用柱塞式结构，和阀座的配合面做了锥面导向，在阀杆上下动作时能保证对中精度，避免阀芯偏磨导致的内漏问题，阀杆穿出阀体的位置设置了多级填料密封结构，能防止管路内的介质顺着阀杆间隙向外泄漏，同时填料压盖采用螺栓可调结构，长期使用填料出现磨损松弛时，可以通过拧紧压盖螺栓补偿密封预紧力，延长密封件的更换周期。

　　从安装边界来看，这款阀的上部执行机构直径大于阀体通径对应的常规安装尺寸，在管路排布设计时，需要在阀的正上方预留足够的拆装空间，方便后期更换膜片、弹簧或者调整弹簧预紧力，阀的侧面要预留气源管的接线空间，避免和周边管线、支架产生干涉；安装时要保证阀杆处于垂直状态，倾斜安装会加大阀杆填料的偏磨，也会影响执行机构的动作精度，进出口管路要设置独立的支撑结构，不能让阀体承受管路的重量与热胀冷缩产生的附加应力，否则长期运行会导致阀体法兰或者螺纹连接部位出现泄漏。在实际选型适配时，要根据管路的设计压力、介质温度、介质腐蚀特性匹配对应的阀体材质、密封件材质与膜片材质，比如输送普通常温清水可以采用铸铁阀体配丁腈橡胶密封，输送腐蚀性化工介质则需要换成不锈钢阀体配氟橡胶密封，高温工况下还要选用耐高温的膜片与填料，避免元件过早老化失效。

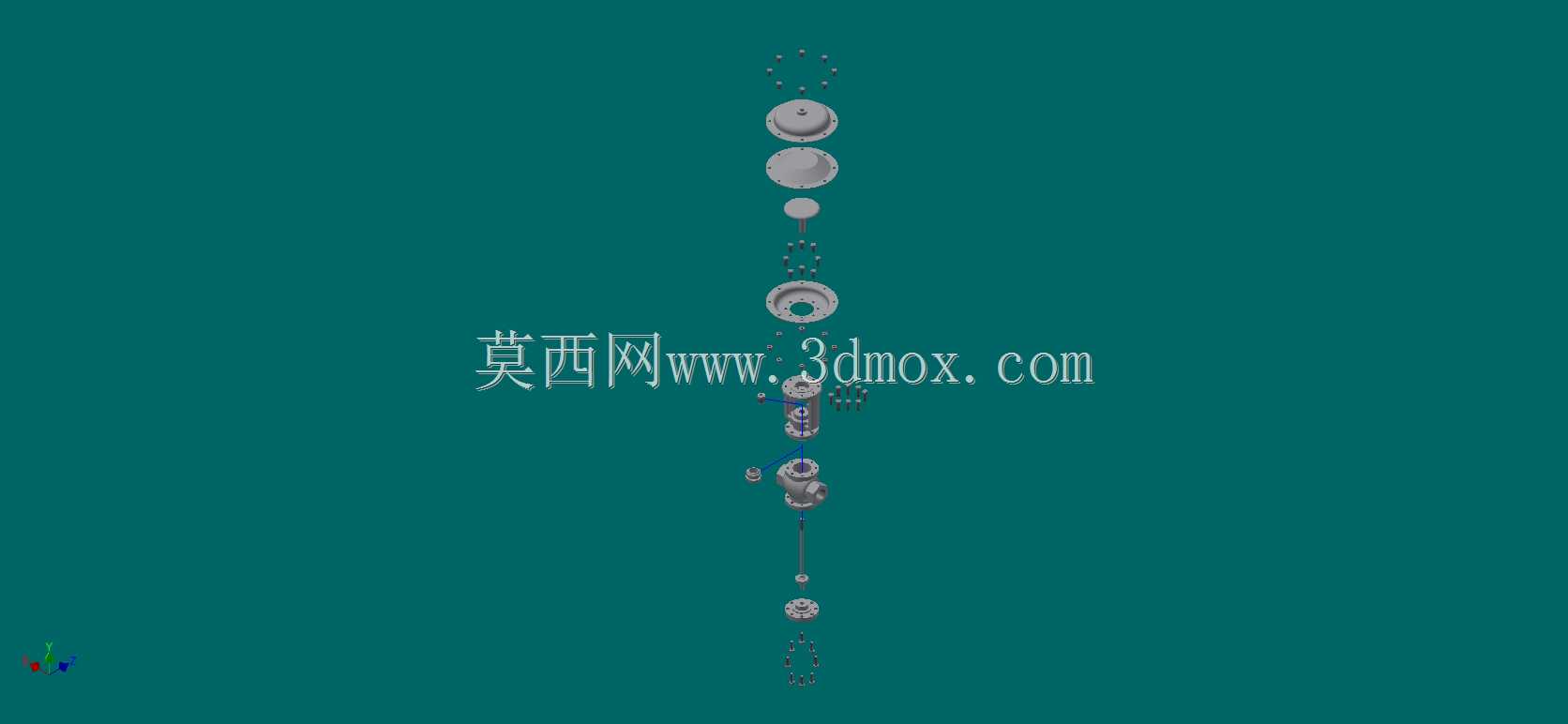

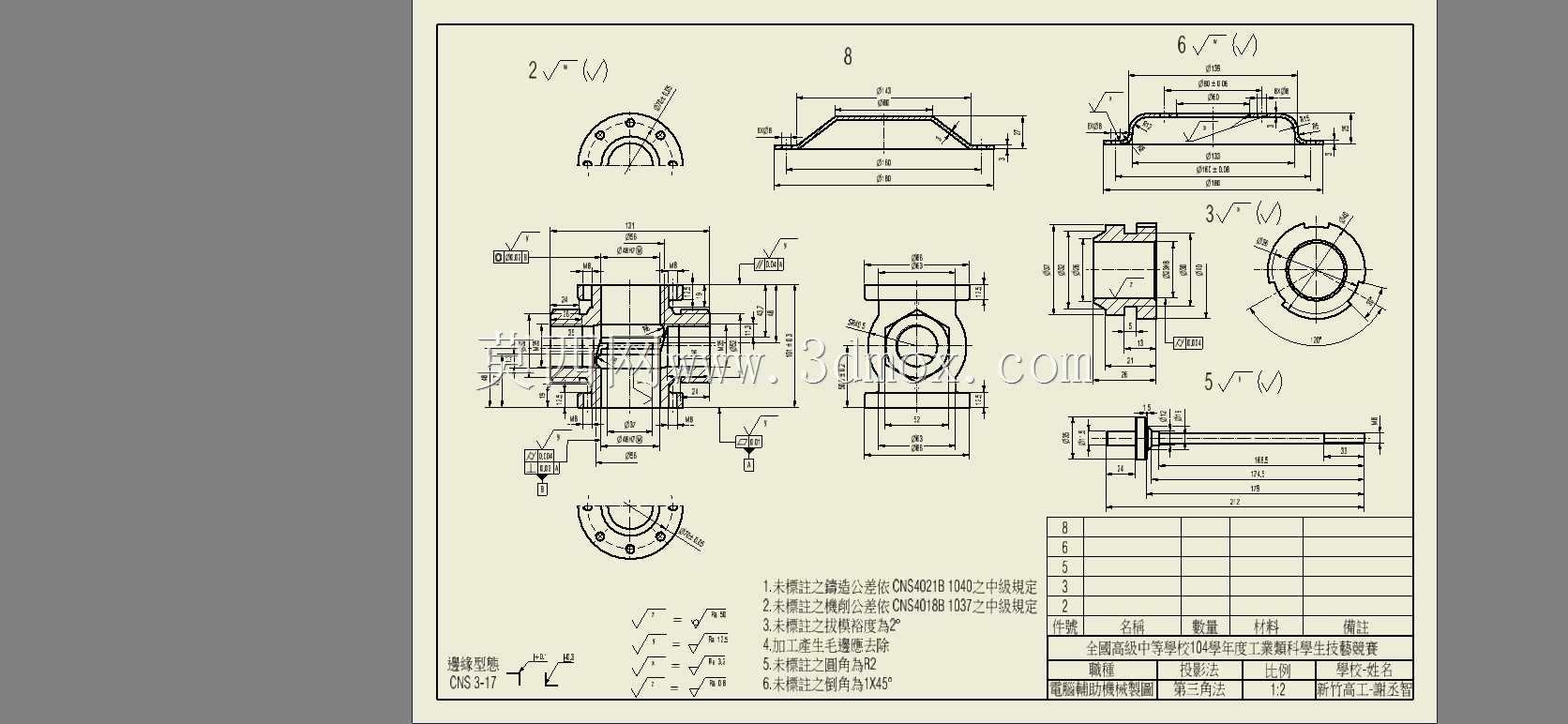

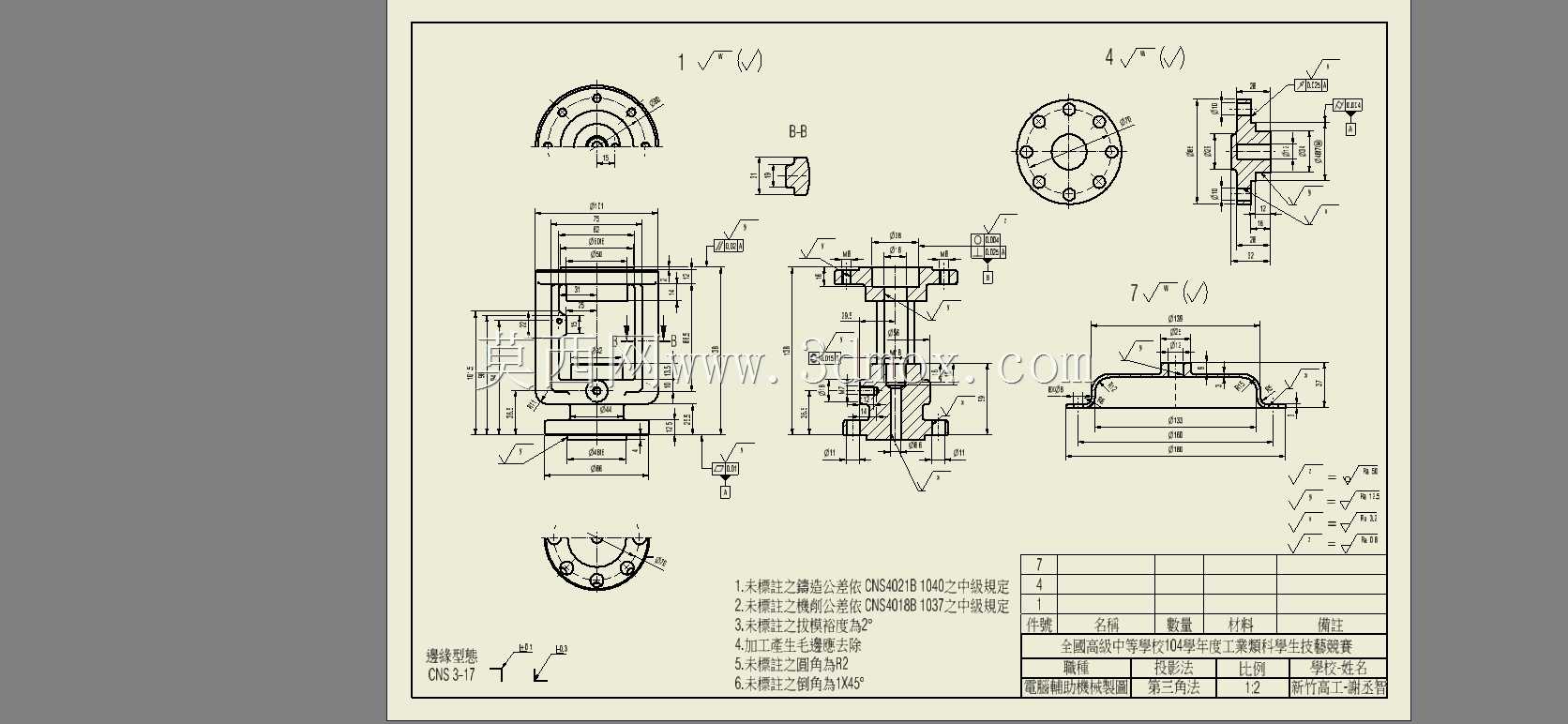

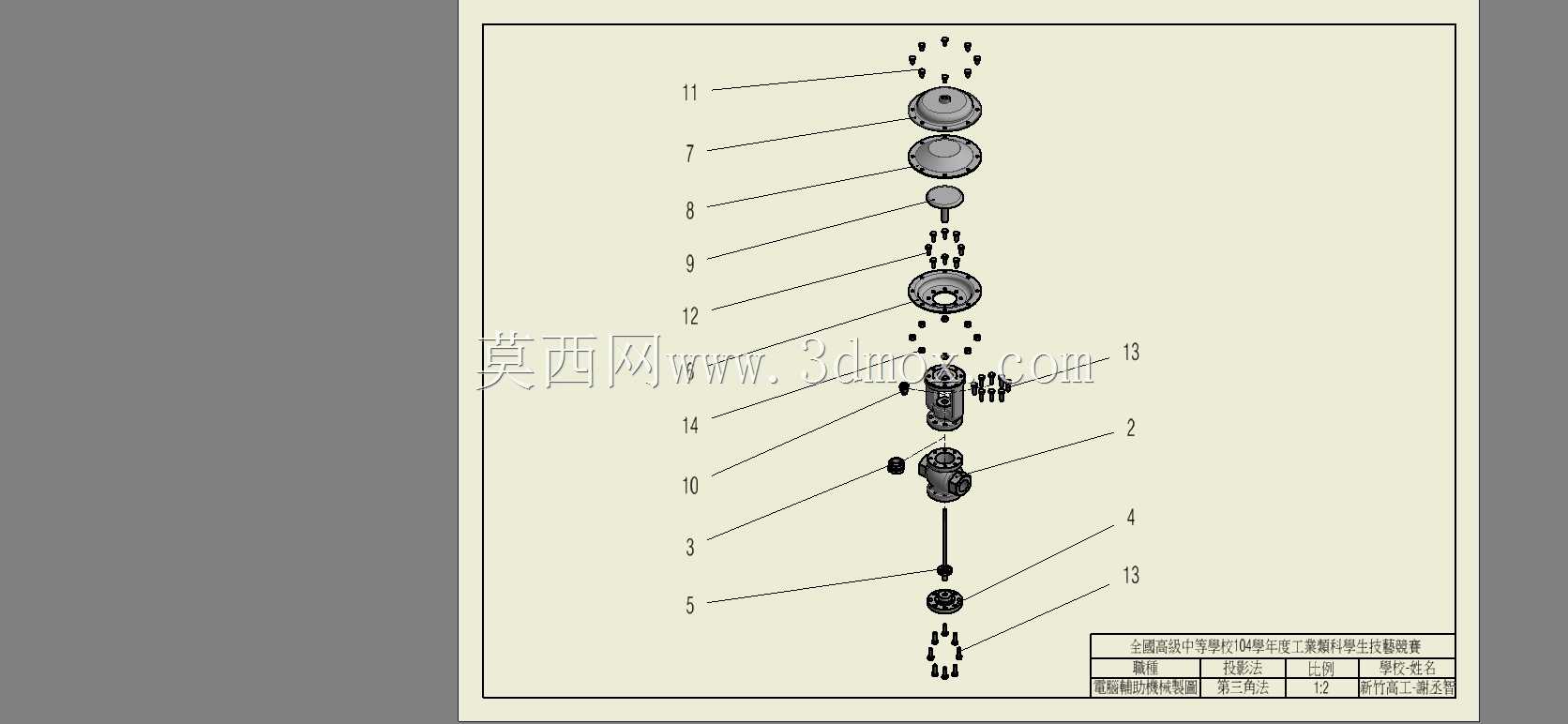

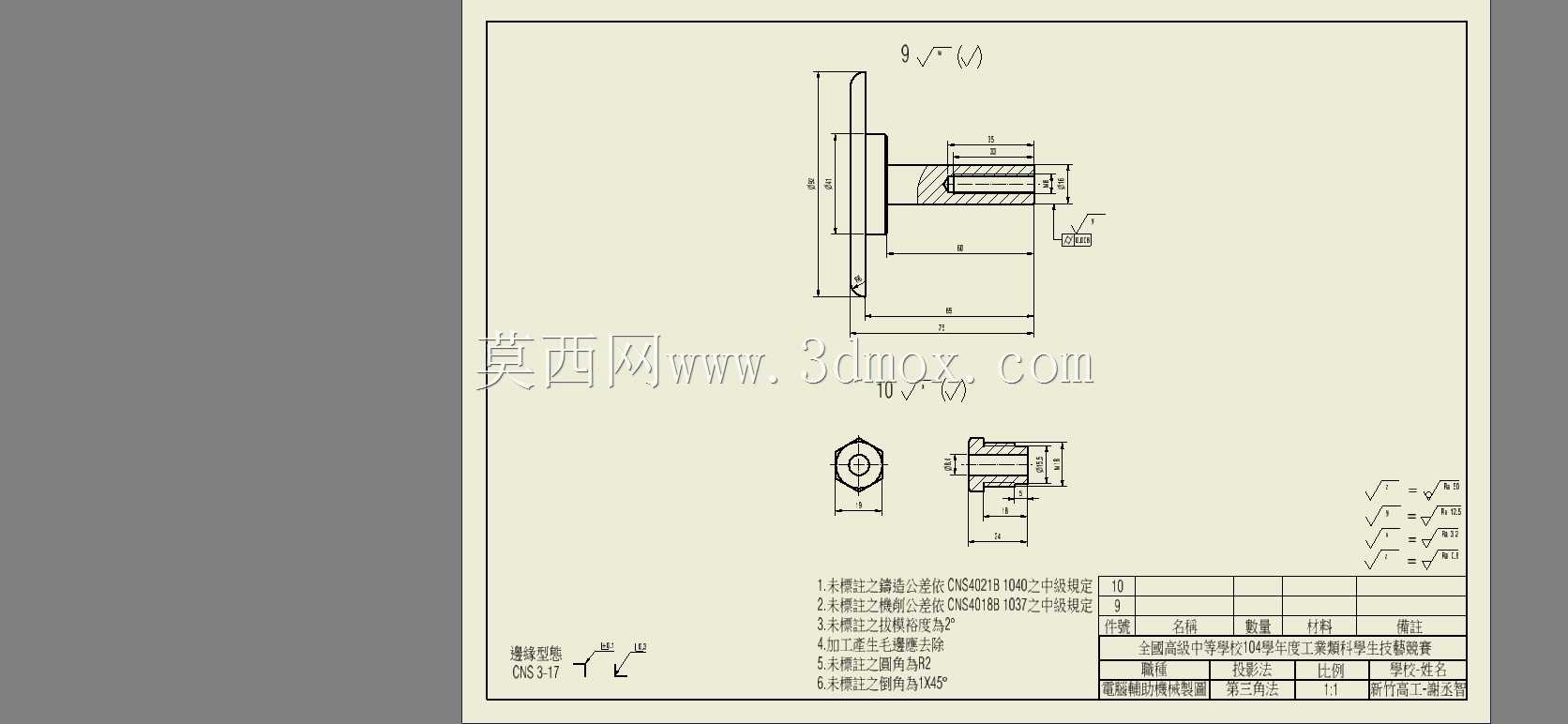

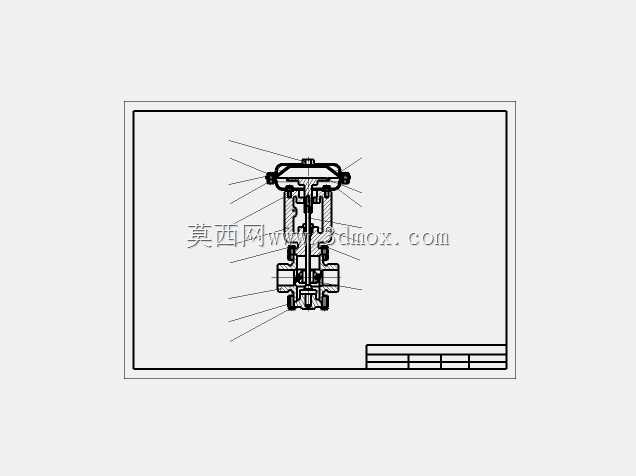

　　建模过程中对各个配合面的公差做了对应预留，比如膜盖的螺栓孔位置度、阀杆与填料函的配合间隙、阀芯与阀座的同轴度都按照实际加工的公差要求做了参数化设置，方便后续直接导出工程图用于生产加工，各个零件之间的装配约束完全按照实际装配逻辑设置，能模拟阀杆全行程动作的干涉检查，验证在全开、全关以及中间各个开度位置，零件之间不会出现卡滞或者碰撞问题，对于弹簧的预紧压缩量也做了参数化关联，调整弹簧刚度参数时可以直接对应计算出不同气源压力下的阀杆行程，方便前期选型时匹配对应的控制参数。
