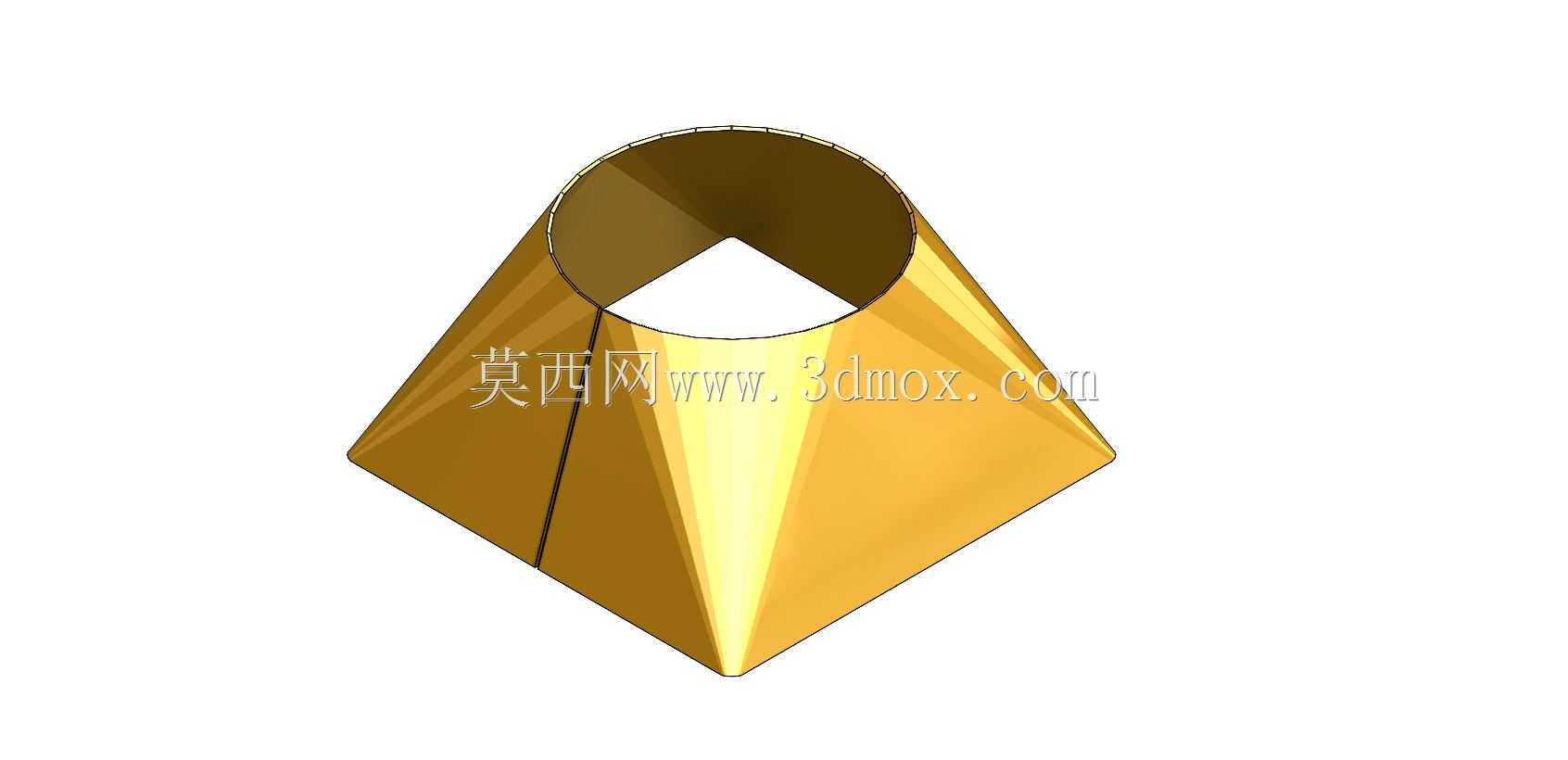

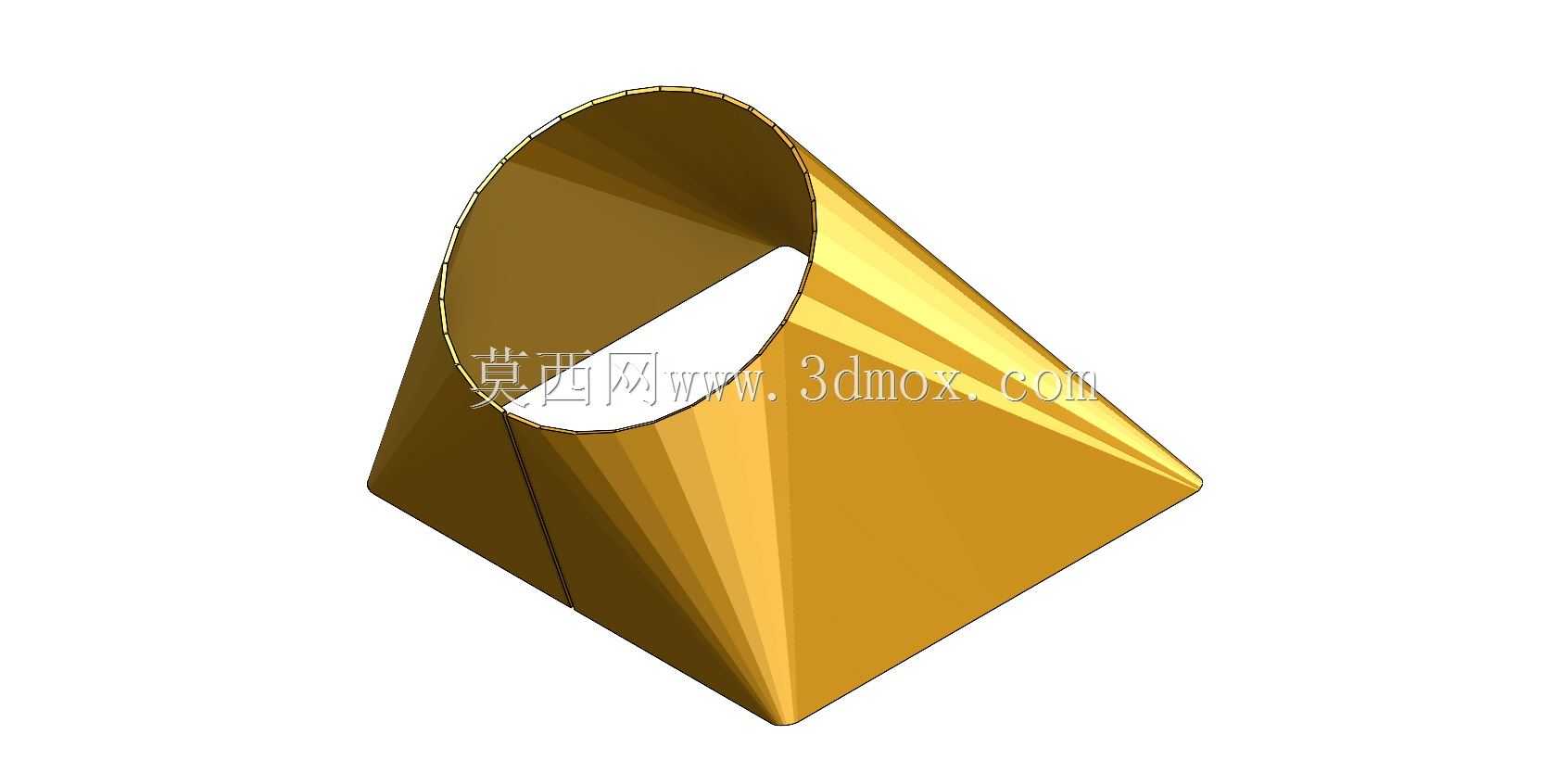

天圆地方钣金异口过渡连接管件结构

　　这类异口形钣金管件，核心应用场景集中在通风除尘、物料气力输送、暖通排风这类需要不同截面管路对接的工程现场，很多现场施工时会碰到圆形风管与方形设备接口无法直接匹配的情况，这类构件就是专门解决截面过渡的连接问题，避免管路对接时出现突扩突缩带来的风阻激增、物料卡滞的问题。从实际使用角度看，它的功能就是实现圆形截面流道到方形截面流道的平滑过渡，相比直接焊接拼接的生硬接口，这种带锥度过渡的结构能让流体在管路内的流向变化更平缓，减少局部涡流产生，不管是输送常温空气还是带粉尘的气固混合流，都能降低管路内的阻力损失，也能减少粉尘在接口位置的沉积堵塞。设计这类构件的时候，首先要确定两端的接口尺寸边界，

　　圆形端的外径要匹配对接的圆形风管内径或者法兰的安装孔位，方形端的边长要对应方形设备的接口尺寸，两端的中心同轴度是设计时首先要控制的公差项，如果中心偏移量过大，安装时会出现螺栓孔对不上、管路强行对接产生内应力的问题，长期受振动影响很容易在焊缝位置开裂。钣金展开的时候要注意折弯边的预留余量，薄板折边的时候要扣除板材厚度对应的折弯系数，不然折出来的端口尺寸会出现偏差，圆形端的卷边或者法兰翻边也要预留足够的材料宽度，保证和对接法兰连接时有足够的密封面宽度。外形上的锥面过渡角度不能太陡，一般过渡段的长度要根据两端截面的尺寸差来定，要是两端尺寸差大就适当加长过渡段长度，避免锥面角度超过30度，不然不仅流体阻力会变大，

　　钣金折弯成型的时候也容易出现板材拉伸过度、局部减薄甚至开裂的问题。安装边界方面，两端的法兰连接面要保证平面度，焊接法兰的时候要采取分段对称焊接的方式，避免焊接热变形导致法兰面翘曲，安装时密封垫要均匀压紧，不能出现偏压导致的漏风漏料问题。这类构件用薄板加工的时候，拼接焊缝要做满焊处理，输送有腐蚀性介质的时候还要在焊缝位置做防腐处理，日常维护的时候主要检查锥面位置有没有因为长期受物料冲刷出现的磨穿问题，尤其是输送硬质粉尘颗粒的管路，过渡段的迎风面磨损速度会比直管段快，设计时如果是用于磨损工况，还可以在锥面内侧贴耐磨衬板延长使用寿命。建模的时候要注意钣金件的壁厚均匀性，所有折弯位置的内R角要匹配板材厚度，一般取1到1.5倍板厚，避免折弯时出现应力集中，展开下料的时候要把所有的折弯线标注清楚，方便车间加工时对位折弯，对于批量加工的场景，还可以在展开图上标注定位缺口，减少折弯时的对位时间，提升加工效率。
