钣金偏心异径变径连接管件结构

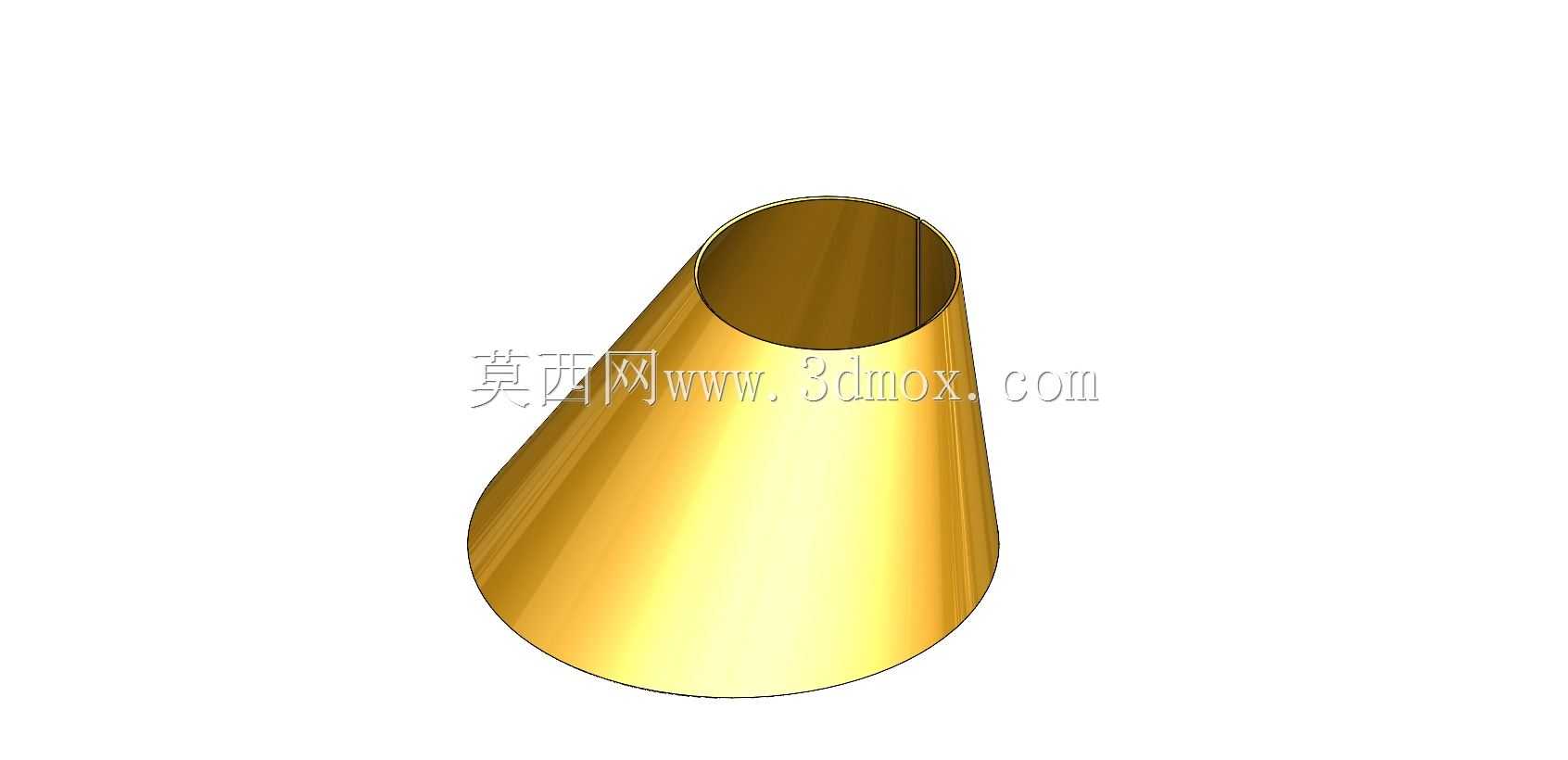

　　在通风除尘、物料气力输送、低压流体输送的管路布设场景里，经常会遇到两端管路轴线不共线、同时管径存在差异的连接需求，这类场景下常规的同心异径管无法适配错位的安装接口，强行加装同心异径管搭配多段弯管转接，不仅会增加管路的沿程阻力，还会多出两道焊接或法兰连接接缝，提升管路漏风、漏料的风险，偏心异径钣金锥管就是针对这类错位变径连接需求开发的管路转接构件。这类构件采用薄壁钣金工艺加工，整体为截顶偏心圆锥结构，大小两端的圆形接口圆心不在同一轴线上，可直接对接轴线存在偏移量的两根不同管径管路，省去额外的转接弯头，精简管路布局的同时降低管路局部阻力损失。从实际工程应用来看，这类偏心异径管在粮食加工的气力输送管路、车间除尘系统的支管与主管连接段、

　　小型通风设备的出风口转接段中使用频率极高，尤其是在安装空间局促、无法通过多段管件组合完成错位变径的场景下，一体成型的偏心异径管可以大幅压缩管路安装所需的空间，减少现场焊接拼装的工作量。设计这类钣金偏心异径管时，首先要确认两端对接管路的公称通径，以及两端接口的轴线偏心距，这两个参数直接决定锥管的倾斜角度与展开下料的轮廓尺寸。由于是薄壁钣金构件，加工时通常采用整张板材数控切割展开料，再通过卷板机卷制成型，接缝处采用满焊工艺打磨平整，保证管路内壁光滑无凸起，避免输送粉状物料时出现积料堵管的问题。需要注意的是，偏心异径管的安装方向要结合管路内介质流向调整，输送含尘气体或粉状物料时，要将锥管的平直侧朝下布置，避免物料在锥管的倾斜段堆积滞留；

　　如果是用于液体输送的低压管路，则要根据管路排气需求调整偏心方向，避免管内形成气塞影响介质输送效率。从安装边界来看，这类钣金偏心异径管的两端接口可根据对接管路的连接形式选择不同的连接结构，小尺寸管路可直接将管端插入对接管路后采用抱箍固定，大尺寸管路则可以在两端接口处焊接法兰盘，通过螺栓与对接管路的法兰连接，安装时要保证两端接口与对接管路的同轴度误差控制在允许范围内，避免连接后出现额外的装配应力，长期使用过程中要定期检查接缝处的密封情况，尤其是输送磨琢性较强的物料时，锥管的内壁受物料冲刷磨损较快，可根据磨损情况在锥管内壁贴附耐磨衬板延长使用寿命。不同于铸造或机加工的异径接头，钣金工艺制作的偏心异径管自重更轻，加工成本更低，适合大口径、

　　低压力的管路场景使用，在设计建模过程中要重点处理偏心锥面的曲面过渡，保证展开后的下料轮廓无尺寸偏差，卷制后两端接口的圆度符合管路连接的公差要求，避免出现接口椭圆导致对接时无法装配的问题。同时要根据管路内的工作压力、输送介质的腐蚀特性选择合适的板材厚度与材质，常规通风除尘场景可选用普通镀锌钢板，有腐蚀介质的场景则要选用不锈钢板材或者在板材表面做防腐涂层处理，保证构件的使用寿命满足管路系统的设计使用周期。
