钣金折弯成型门栓锁扣固定构件

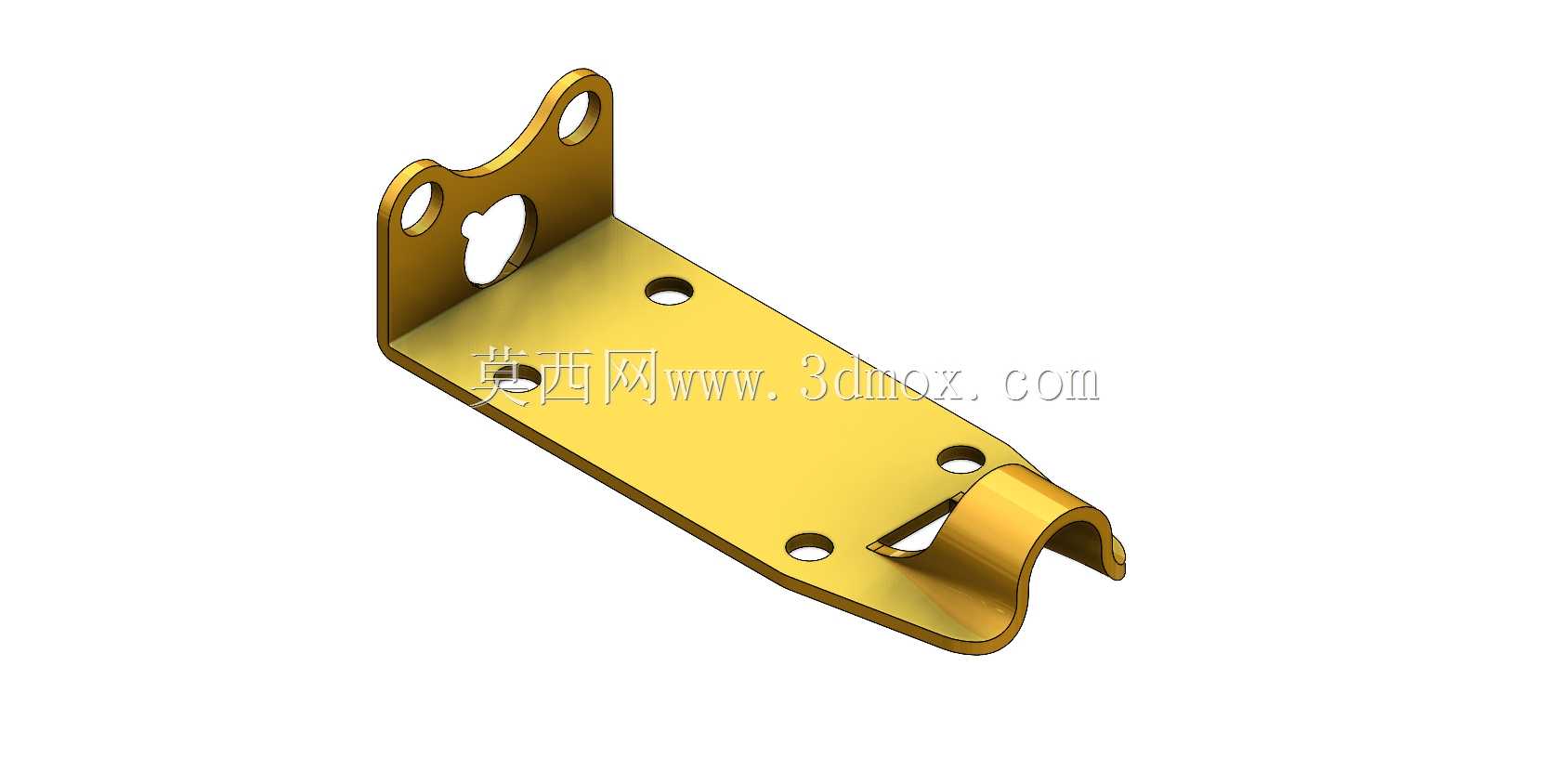

　　日常接触的各类箱柜、设备舱门、小型防护围挡的启闭锁定场景里，这类钣金成型的门栓构件是成本与可靠性平衡得较好的选择，不同于铸造或机加工的锁具部件，钣金工艺加工的该类构件能在满足结构强度要求的前提下，把材料利用率拉到较高水平，适配批量生产的成本控制需求。从结构功能来看，构件主体为平板安装基底，上面排布的多个安装孔对应不同的安装固定场景，既可以适配M4、M5等常规规格的自攻螺丝或机牙螺丝完成在木质、金属基材上的固定，也能根据现场安装孔位的偏差做小范围的位置调整，避免现场二次打孔的麻烦。平板一端向上弯折形成带两个铰接孔的立耳结构，这部分是门栓活动件的铰接安装位，两个孔的同轴度在成型时通过折弯工装保证，不需要后续二次铰孔加工，

　　就能让配套的活动插销顺畅转动，不会出现卡滞、晃量过大的问题。立耳上预留的异形缺口是装配定位用的，在和配套锁舌配合时，能起到导向和限位的双重作用，当插销转动到锁定位置时，缺口边缘能抵住锁舌的限位台阶，避免受外力冲击时插销自行滑脱解锁。构件另一端的卷边成型结构是插销的承托位，卷边的内径和配套圆钢插销的外径做小间隙配合，插销推入后能被卷边完全承托，不会因为长期受径向力出现平板变形的问题，卷边末端做了小角度的外翻导向，插销推入时不需要精准对位就能顺着导向斜面滑入承托位，降低现场操作的对位难度。设计阶段需要重点控制几个折弯工序的尺寸公差，首先是立耳部分的折弯高度，这个尺寸直接决定铰接插销的转动中心高度，如果高度偏差过大，

　　会导致插销和承托卷边不同心，出现推拉卡滞的问题；其次是卷边部分的折弯半径，过小的折弯半径会导致钣金材料出现应力开裂，过大的半径又会让插销的配合间隙过大，出现锁止后晃量超标的问题，通常针对1.5mm厚度的冷轧钢板基材，卷边内半径设置在2mm左右是比较合理的参数，既能保证成型后材料不开裂，也能把配合间隙控制在合理范围。安装边界方面，构件整体的平板基底长度控制在80mm左右，宽度在30mm上下，安装时需要在基材上预留至少90mm*40mm的平整安装面，立耳向上凸起的高度约25mm，安装位置上方不能有其他突出构件干涉插销的转动行程，卷边部分向外延伸的长度约10mm，需要预留对应的插销推入空间，避免插销到位后和周边结构出现碰撞。

　　这类构件的表面处理通常采用镀锌或者喷塑工艺，镀锌层能提升户外使用场景下的防锈能力，喷塑层则可以根据设备整体配色做对应颜色的调整，适配不同设备的外观需求。在实际选型应用时，需要根据门体的受冲击载荷选择对应厚度的板材，普通小型配电箱、储物柜的门栓选用1.2mm厚度的冷轧板即可满足强度要求，如果是工业设备的重型检修门、防护围挡的门栓，则需要选用1.5mm甚至2mm厚度的板材，同时加大安装孔的规格，搭配更大直径的固定螺丝，避免受冲击时安装孔开裂、构件变形导致锁止失效。和传统的机加工门栓相比，这类钣金构件不需要复杂的车铣加工工序，通过数控冲床下料、数控折弯机成型就能完成全部加工工序，生产效率高，单件成本能降低六成以上，同时整体重量更轻，安装时的劳动强度也更低，适合在各类通用五金配套、小型设备制造、仓储设施搭建的场景里批量使用。建模过程中需要注意折弯扣除值的准确设置，不同厚度、不同折弯半径对应的扣除值存在差异，如果参数设置错误，会导致成型后各安装孔的位置出现偏差，无法和现场的安装位匹配，卷边部分的成型需要通过多步折弯逐步成型，不能一步折弯到位，否则会出现材料起皱、卷边不圆的问题，影响和插销的配合精度。
