门锁配套钣金锁片安装结构设计

　　日常民用及商用门扇的锁具配套安装中，锁片是直接决定锁舌啮合精度、门扇闭合稳定性的核心配套构件，这款采用钣金工艺成型的门锁锁片，主要适配常规室内木门、金属框平开门的锁具对位安装场景，安装位置处于门框对应锁体的侧边区域，承担锁舌插入导向、啮合限位、闭合受力承载的核心作用，和传统铸造成型的锁片相比，钣金折弯成型的构件在批量生产一致性、边角成型精度、安装适配容错率上都有更突出的表现。

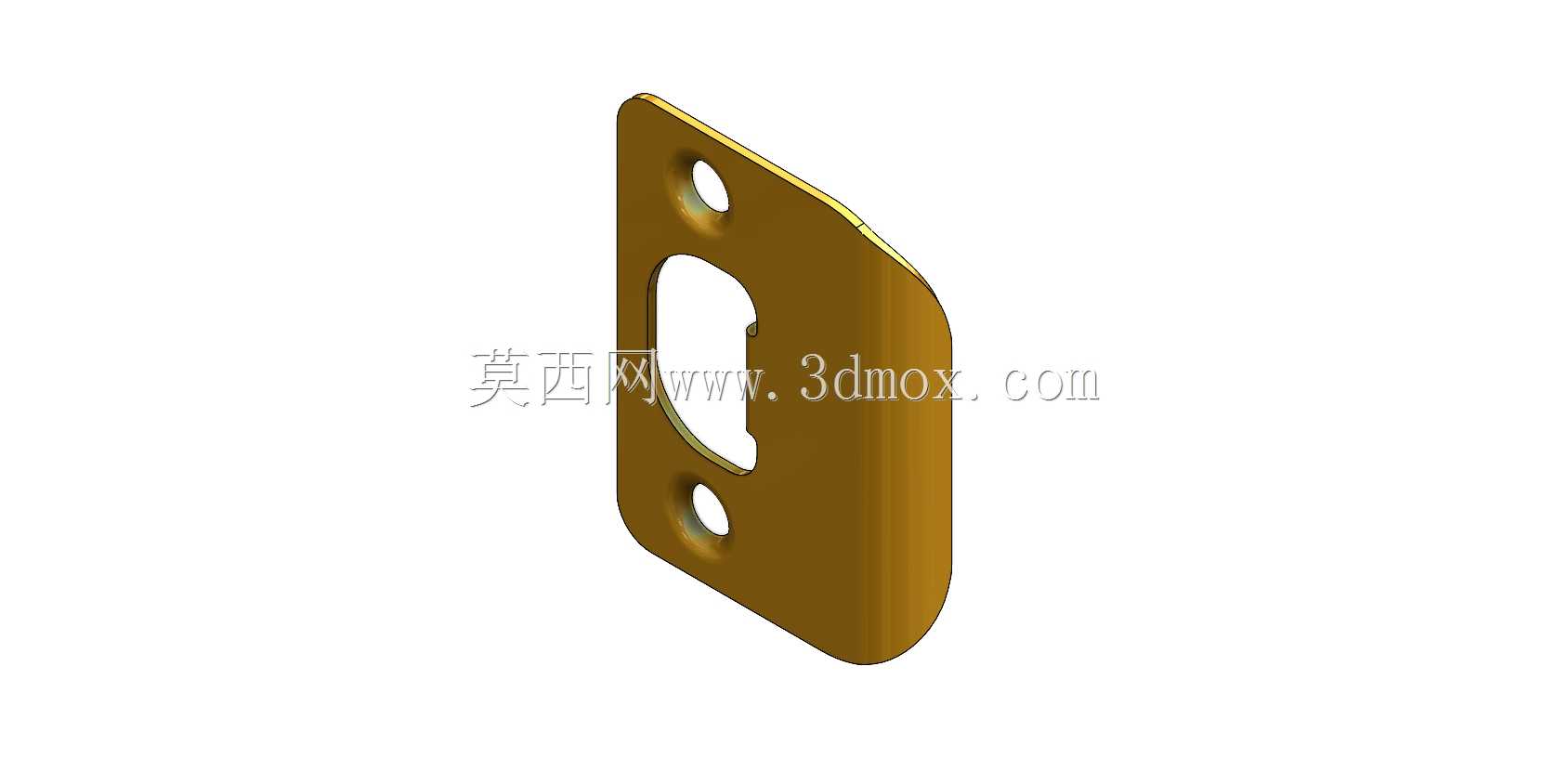

　　从结构设计逻辑来看，这款锁片整体采用带圆角的L型折弯结构，折弯边的弧度处理完全规避了锐边割手的安装风险，同时折弯圆角的设置也能抵消钣金冲压折弯过程中的应力集中问题，避免批量生产过程中出现折弯处开裂、回弹超差的不良问题。锁片的主体平面上开设了长圆形的锁舌让位孔，孔型的轮廓做了平滑过渡处理，没有尖锐的转角，一方面是给锁舌的伸出、收回动作留出足够的活动空间，另一方面长圆孔的设计也能在安装过程中提供一定的上下位置调整余量，抵消门框开槽、锁体安装时的累计位置误差，避免出现锁舌卡滞、门扇闭合错位的问题。

　　安装固定点位的设计上，锁片在锁舌孔的上下对称位置设置了两个圆形安装孔，两个孔的中心距完全匹配常规门锁的安装孔位标准，安装时可以通过自攻螺丝或者机丝螺丝直接将锁片固定在门框的预装槽位内，孔位的对称布局让锁片安装后的受力更加均匀，长期使用过程中不会因为门扇反复开关的冲击力出现单侧松动、移位的问题。锁片的折弯边高度经过精准核算，刚好可以嵌入门框的预开槽内，折弯边的外侧和门框表面保持齐平，不会出现突出门框刮蹭门扇、或者凹陷过深导致锁舌啮合深度不足的问题。

　　从实际使用的功能特性来看，这款钣金锁片的材质选用常规冷轧钢板，成型后做表面镀彩锌处理，既可以满足日常使用环境下的防锈、耐磨损要求，也能控制批量生产的物料成本。锁片的板材厚度经过受力校核，完全可以承受日常开关门过程中锁舌带来的侧向冲击力，不会因为长期受力出现板材变形、锁舌脱开的问题。锁舌孔的边缘做了微小的倒角处理，锁舌伸出插入锁片孔位时可以顺着倒角顺滑滑入，不会出现硬摩擦导致的锁舌表面涂层刮花、开关门卡顿异响的问题。

　　在安装边界的适配性上，这款锁片的整体外轮廓尺寸经过优化，整体宽度、高度尺寸适配市面上绝大多数常规室内门锁的安装开槽尺寸，不需要施工人员在现场对门框槽位进行二次扩孔、修磨，直接就可以对位安装。折弯边的厚度和板材厚度保持一致，嵌入槽位后不会出现框边缝隙过大的问题，门扇闭合后和门框之间的缝隙均匀，不会出现漏光、密封不严的情况。和塑料材质的锁片相比，金属钣金材质的锁片抗老化性能更强，不会因为长期使用出现材质脆化、断裂的问题，使用寿命可以和锁体本身保持匹配，减少后期运维更换的成本。

　　从建模设计的细节来看，整个零件的建模过程完全遵循钣金加工的工艺逻辑，所有折弯处都预留了合理的折弯半径，所有开孔都和钣金平面保持垂直，没有出现工艺无法实现的负角、零圆角结构，展开后的板材轮廓没有多余的工艺缺口，材料利用率可以控制在合理区间内，适合采用连续冲压模具进行批量生产，生产效率高，单件成型成本低。模型中对折弯回弹量做了预设补偿，实际生产出的零件折弯角度可以稳定控制在90度公差范围内，不需要后续人工校形就可以直接满足装配要求。锁片的表面没有多余的凸起、凹槽结构，成型后只需要做简单的去毛刺处理就可以进入表面处理工序，加工工序短，质量稳定性更容易控制。
