钣金直角支撑角板结构设计

　　在各类钣金机架、设备护罩、小型操作台的组装场景里，直角支撑角板是出镜率极高的结构连接件，它的核心作用是在两个互相垂直的安装面之间建立刚性连接，抵消垂直方向的载荷弯矩，避免直角拼接处因为长期受载出现变形、开焊或者紧固件松动的问题。很多刚接触结构设计的工程师容易忽略这类小零件的细节，往往直接调用标准角码，却没考虑实际安装空间、载荷方向和板材折弯的工艺限制，最后要么安装时干涉，要么用一段时间就出现连接失效。

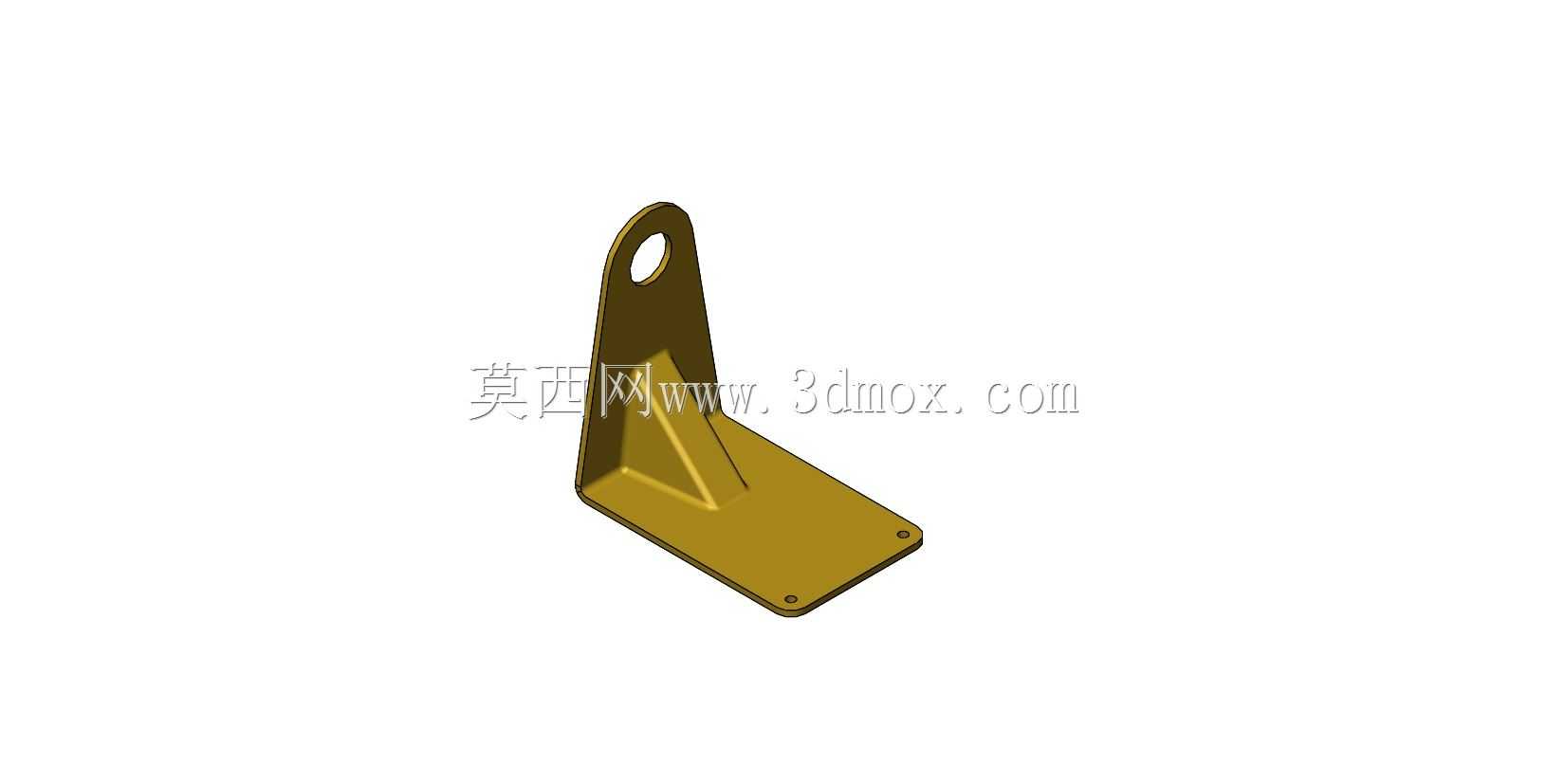

　　这款支撑角板采用一体化钣金折弯成型工艺，没有额外的焊接拼接工序，两个互相垂直的安装面分别承担不同的连接功能：底部是带两个安装孔的水平固定板，孔位采用对称布置，适配常用的M4、M5规格紧固件，安装时可以根据现场的型材孔位或者板材固定点调整安装方向，不需要额外做二次打孔加工；竖直方向的立板顶端开有一个单安装孔，既可以用来和上方的垂直构件做锁紧固定，也能作为吊装、穿线的预留孔位，兼顾了结构连接和辅助功能。立板和水平板之间压有三角形的加强筋，这个加强筋不是额外焊接的筋条，而是直接在钣金本体上冲压成型的凸起结构，既避免了焊接带来的热变形，又能在不增加板材厚度的前提下大幅提升角板的抗弯折能力，在承受垂直向下的静载荷或者水平方向的冲击载荷时，应力会顺着加强筋的走向分散到两个安装面上，不会在折弯直角处出现应力集中断裂的问题。

　　从安装边界来看，水平安装面的宽度和长度做了等比例设计，边缘做了R2的圆角处理，不会在安装时划伤操作人员或者划破线缆表皮，所有的孔位都做了沉孔设计，紧固件安装后头部不会突出板面，避免和相邻的构件出现干涉。立板的高度经过优化，既保证了足够的连接力臂，又不会因为过高导致在狭小的设备内部空间里碰到其他走线或者传动部件，折弯处的内R角匹配所选板材的厚度，符合常规钣金折弯的工艺要求，折弯后不会出现板材开裂或者回弹超差的问题，批量生产时不需要做额外的校形工序，能有效控制加工成本。

　　在实际应用中，这类角板不只是用来做机架的直角加固，在小型设备的门板限位、电控箱内部的元件安装支架、输送线侧边的导条固定座等场景里都能使用，因为是一体化钣金结构，表面可以根据使用场景做喷塑、镀锌、氧化等不同的表面处理，适配潮湿、多粉尘、有轻度腐蚀的不同工业环境。设计时需要注意，安装孔的中心到板材边缘的距离要大于两倍的紧固件直径，避免锁紧时板材边缘出现开裂，两个垂直面的平面度公差控制在0.2mm以内，保证安装后和被连接件能够完全贴合，不会出现间隙导致的连接松动。另外，加强筋的冲压深度不能超过板材厚度的三分之一，不然冲压位置会出现板材减薄过多，反而降低结构强度，筋条的两端要做平滑过渡，不要出现直角突变，避免应力集中在筋条的端部。

　　很多现场安装的反馈里，这类角板最容易出问题的地方是折弯处的角度偏差，如果折弯后角度不是标准的90度，安装时强行用紧固件拉正，会让角板长期处于内应力状态，受载后很容易在折弯处断裂，所以设计时在折弯工序上标注了角度公差±0.5度，并且要求折弯后做去应力处理，消除钣金加工产生的残余内应力。水平板上的两个安装孔采用长圆孔与圆孔组合的形式？不对，这款角板的水平孔是两个对称圆孔，适合定位精度要求高的安装场景，如果是需要调整安装位置的场景，可以在建模时直接修改孔位参数，把其中一个孔改成长圆孔，不需要重新做整体结构的调整，模型的特征树保留了所有的折弯、冲压、打孔参数，修改时只需要调整对应特征的尺寸数值，就能快速生成不同规格的衍生型号，适配不同的载荷和安装空间需求。

　　在做整机结构的强度校核时，这类支撑角板不需要单独做复杂的有限元分析，只要根据板材的屈服强度、安装孔的间距、加强筋的截面参数，就能快速算出它的最大许用载荷，常规1.5mm厚度的冷轧钢板制作的这款角板，垂直方向的静载承重可以达到80kg以上，完全能满足小型设备机架、护罩、操作台的加固需求，相比采用铸件或者焊接件的直角支撑，钣金成型的角板重量更轻，加工周期更短，成本只有铸件的三分之一左右，而且表面一致性更好，适合批量标准化生产。
