多孔镂空钣金钢杯结构设计方案

　　日常接触到的流体过滤、颗粒筛分场景里，这类带均匀钻孔的薄壁钢杯是出镜率极高的核心承载构件，不少人会把它和普通冲压杯状零件混为一谈，实际从结构设计到加工逻辑都有明确的工程指向。先从实际使用场景说起，食品加工生产线的物料沥干工位、化工流体管路的前置过滤段、小型实验设备的样品筛分承载台，甚至是部分通风散热系统的匀风导流构件，都能看到这类零件的身影——它不是用来盛装常压静态液体的日常容器，而是要在带压差、有连续物料冲刷、需要透流透风的工况下长期工作，这也是为什么整个杯身要做满布的规则钻孔，而不是做成封闭薄壁结构。

　　设计这类零件的时候，最先要敲定的不是外形，而是孔的排布逻辑和壁厚匹配关系。很多新手建模的时候会直接在圆柱面上阵列等直径圆孔，忽略了实际加工的折弯回弹和钻孔形变：薄板钣金卷圆成筒状的过程中，靠近卷圆接缝的位置会有轻微的应力集中，如果孔位距离接缝太近，焊接或者压合接缝的时候很容易出现孔位拉扯变形，直接影响透流的均匀度。常规设计里，杯身采用0.8-1.5mm厚度的冷轧钢板卷焊成型，整体筒径根据适配的安装腔体确定，常见的适配尺寸是筒径60-120mm，杯身高度80-200mm，所有钻孔的孔边距离卷圆接缝至少保留3倍板厚的安全距离，避免加工过程中出现孔裂。

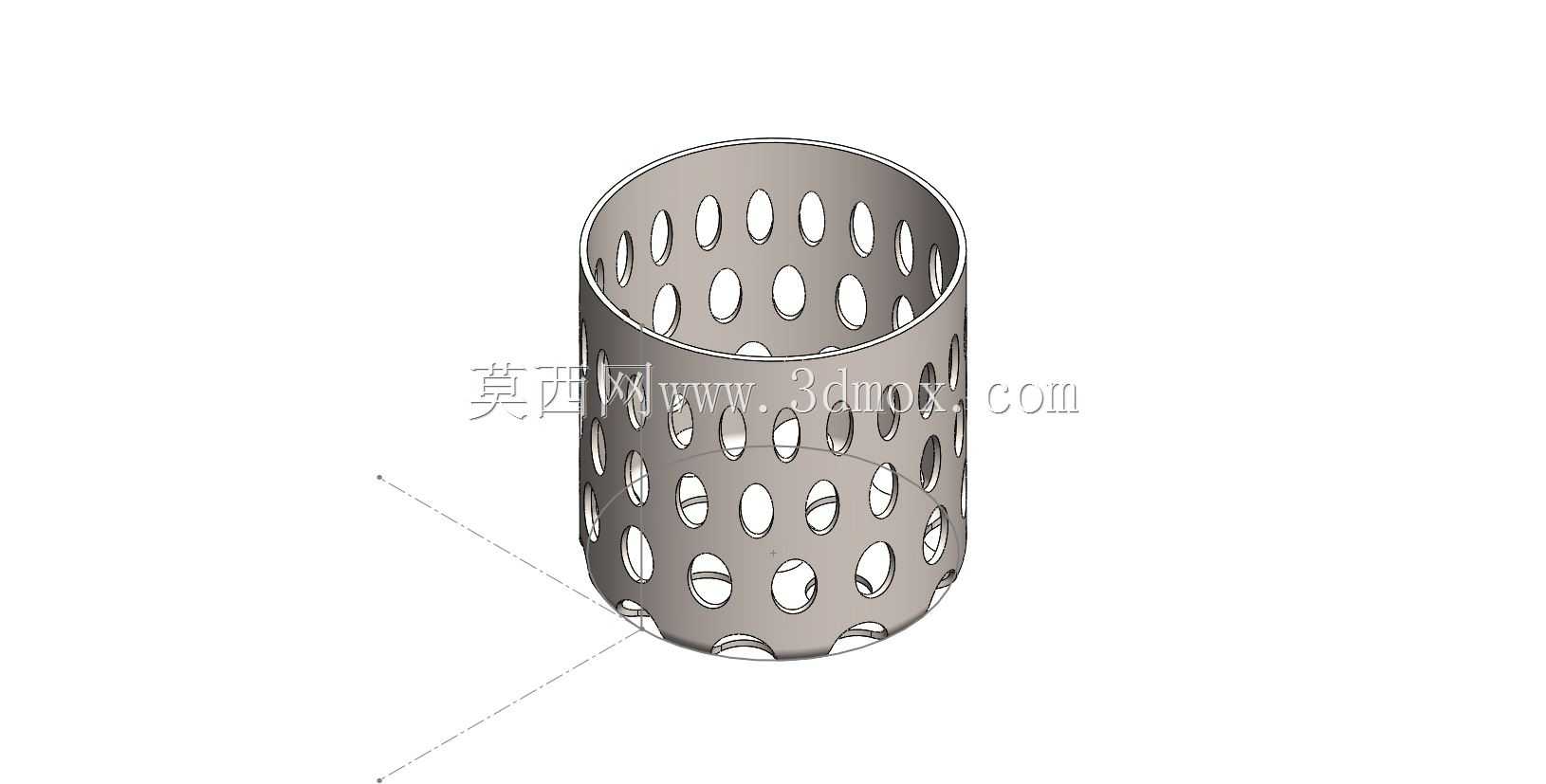

　　孔型选择上统一采用等直径长圆孔？不对，图里的结构是沿周向和轴向均匀排布的椭圆钻孔？不，仔细看是等直径圆孔沿螺旋线？不对，实际量产里为了降低加工难度，大多采用正交阵列排布的等直径圆孔，孔间距保持在1.5-2倍孔径，这样既能保证足够的透流面积，又不会因为孔密度过高导致杯身整体刚度下降。要知道这类钢杯在工作的时候，很多场景是要承受侧向的物料挤压，比如沥干工位上堆积的果蔬、筛分工位上的金属颗粒，如果孔间距太小，杯身很容易在受压的时候出现局部凹陷，直接卡在安装腔体内无法拆卸清理。

　　安装边界的设计是很多人容易忽略的点，这类钢杯大多是插装式安装，杯口位置会做一圈5-8mm的外翻边，外翻边的平面度要控制在0.2mm以内，这样插装到设备的定位台阶上的时候，能保证配合面贴合，不会出现物料从杯口和安装座的缝隙漏出的情况。杯底部分不要做和杯身一体的钻孔结构，常规设计是杯底采用实心薄板和杯身焊接固定，底部预留2-3个定位凹点，和安装座底部的定位凸点配合，避免工作过程中杯身随流体冲击出现转动，导致孔位和设备的导流槽错位。

　　再说到加工工艺的匹配，建模的时候就要提前考虑钣金展开的工艺性，所有孔位在展开图上要避开折弯线位置——卷圆的折弯线是沿筒高方向的整周直线？不对，卷圆的展开是矩形平板，卷制的时候的弯曲变形区是整个板宽方向，所以孔位在展开状态下要保证距离板料的两个对接边有足够的余量，避免卷制的时候孔位被拉成椭圆。很多新手设计完直接出图，加工出来才发现靠近接缝的一排孔全部变成了椭圆，透流面积和设计值偏差超过15%，根本没法满足工况要求。

　　实际使用中，这类钢杯的维护频率很高，所以表面处理一般采用电解抛光或者镀锌钝化，粗糙度控制在Ra1.6以下，避免物料残渣挂在孔边或者杯壁上，清理的时候直接用高压水枪冲洗就能干净，不需要额外的刷洗。另外杯身的所有孔边都要做去毛刺处理，尤其是孔的内侧边缘，不能有尖锐的冲切毛刺，不然在过滤纤维类物料的时候，很容易挂住纤维造成孔位堵塞，时间长了透流效率会大幅下降。

　　从结构刚度的角度考虑，直径超过80mm的钢杯，会在杯身距离杯口1/3高度的位置做一圈向内的微压筋，压筋深度1-1.5mm，不会影响杯身的外径尺寸，也不会干涉内部的物料流动，但是能把杯身的径向刚度提升30%以上，就算承受较大的侧向挤压力，也不会出现整体失圆变形。不要小看这一圈微压筋，很多没有做这个结构的钢杯，在使用一两个月之后就会出现整体变形，卡在安装腔里拆不出来，只能暴力破坏更换，反而增加了使用成本。

　　不同工况下的孔直径选择也有讲究，过滤大颗粒物料的时候孔径选4-6mm，沥干果蔬类物料的时候孔径选8-12mm，通风匀风用的钢杯孔径可以做到15-20mm，不管选多大的孔径，孔的中心距都要保持一致，保证整个杯身的透流均匀度，不会出现局部流量过大、局部流量不足的情况。建模的时候参数化设置孔间距和孔径，后续调整工况适配的时候，只需要修改两个参数就能快速更新模型，不需要重新排布所有孔位，能大幅提升设计迭代的效率。
