钣金环形钻孔套筒结构设计

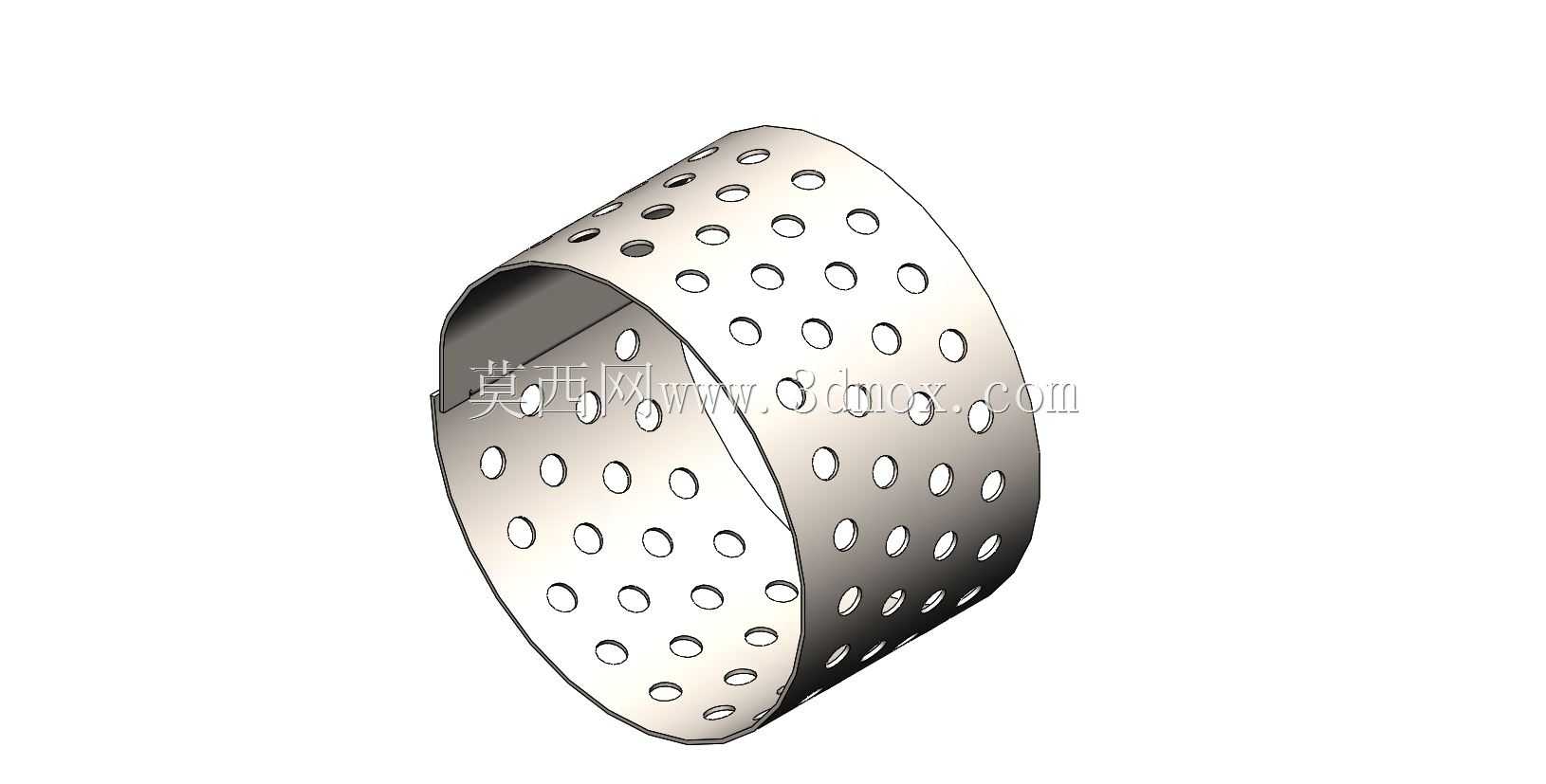

　　日常做过滤组件、流体整流部件的结构设计时，这类带密集冲孔的环形钣金套筒是出镜率极高的零件，不少刚接触钣金设计的工程师容易在展开计算、孔位排布上踩坑，这个模型刚好把这类零件的核心设计要点都落地了。先从实际应用场景说，这类零件最常出现在流体管路的过滤段、通风设备的整流罩、筛分设备的衬套，还有部分工装夹具的定位衬套位置，核心作用是让流体或者散料通过壁面的孔洞完成筛分、整流，同时自身的环形结构可以作为支撑骨架，承托外层的过滤介质或者导流结构，相比机加工的厚壁套筒，钣金卷制的结构重量能降低六成以上，批量生产时的材料利用率也高很多，适合大批量的设备配套需求。

　　从功能特性上看，这个套筒采用薄壁钣金卷制成型，壁面的孔洞采用均匀阵列排布，孔间距的设置兼顾了通流面积和结构刚性——如果孔距过小，卷制过程中孔边容易出现应力集中导致的撕裂变形，孔距过大则会降低有效通流面积，影响实际使用时的过流能力。卷制的接缝位置做了错位处理，避开了大尺寸孔的排布区域，接缝处预留的搭接边可以满足点焊或者铆接的装配需求，不需要额外增加焊接衬条，减少了零件的整体重量和装配工序。

　　设计思路上，这类零件首先要确定的是卷制后的公称直径，这个尺寸直接决定了和外部壳体、内部支撑件的配合公差，钣金卷制的零件因为存在回弹量，展开下料时的长度不能直接用周长公式计算，需要根据所选钣金材料的厚度、屈服强度预留回弹补偿量，比如常用的08F冷轧钢板，1mm料厚卷制直径100mm左右的套筒时，展开长度要比理论周长短0.3-0.5mm，才能保证卷制后尺寸落在公差范围内。其次是孔位的排布，不能直接在平板展开图上做等距阵列后直接卷制，因为卷制后靠近接缝位置的孔位会因为材料的弯曲变形出现位置偏移，正确的做法是先完成卷制特征的建模，在曲面上做孔位的阵列，再通过软件的钣金展开功能生成下料图，这样才能保证成型后所有孔位的周向、轴向位置度符合装配要求。

　　再说到外形尺寸与安装边界，这类套筒的轴向长度一般要比安装位的腔体长度短2-3mm，预留出热胀冷缩的伸缩量，避免设备运行过程中因为温度变化导致零件拱起变形。两端的边缘做了去毛刺的折边处理，一方面是避免安装时划伤操作人员或者配套的密封件，另一方面折边结构可以提升套筒两端的刚性，减少运输和装配过程中的磕碰变形。壁面的孔洞采用直孔设计，孔边的毛刺方向统一朝向套筒外侧，避免过流时毛刺挂住纤维类杂质造成堵塞，同时也能减少流体通过时的局部阻力损失。

　　实际建模过程中还要注意，钣金卷制的折弯半径不能小于材料的最小折弯半径，比如1mm厚的冷轧钢板，最小折弯半径不能小于0.8mm，否则折弯位置会出现裂纹，影响零件的结构强度。另外所有孔位的边缘距离折弯线的位置要保证至少2倍料厚的距离，避免卷制过程中孔位被拉扯变形。如果是用于有防腐要求的场景，这类零件在建模时不需要预留额外的镀层厚度，只需要在技术要求里注明表面处理方式即可，因为镀锌或者喷塑的镀层厚度一般在0.05-0.1mm之间，对整体配合尺寸的影响可以通过装配公差来吸收。不少新手设计这类零件时会忽略卷制后的圆度公差，其实这类薄壁套筒的圆度一般控制在直径的1%以内就可以满足大部分使用场景的需求，不需要追求过高的形位公差，否则会大幅提升校形的加工成本。
