钣金棱锥结构件设计方案

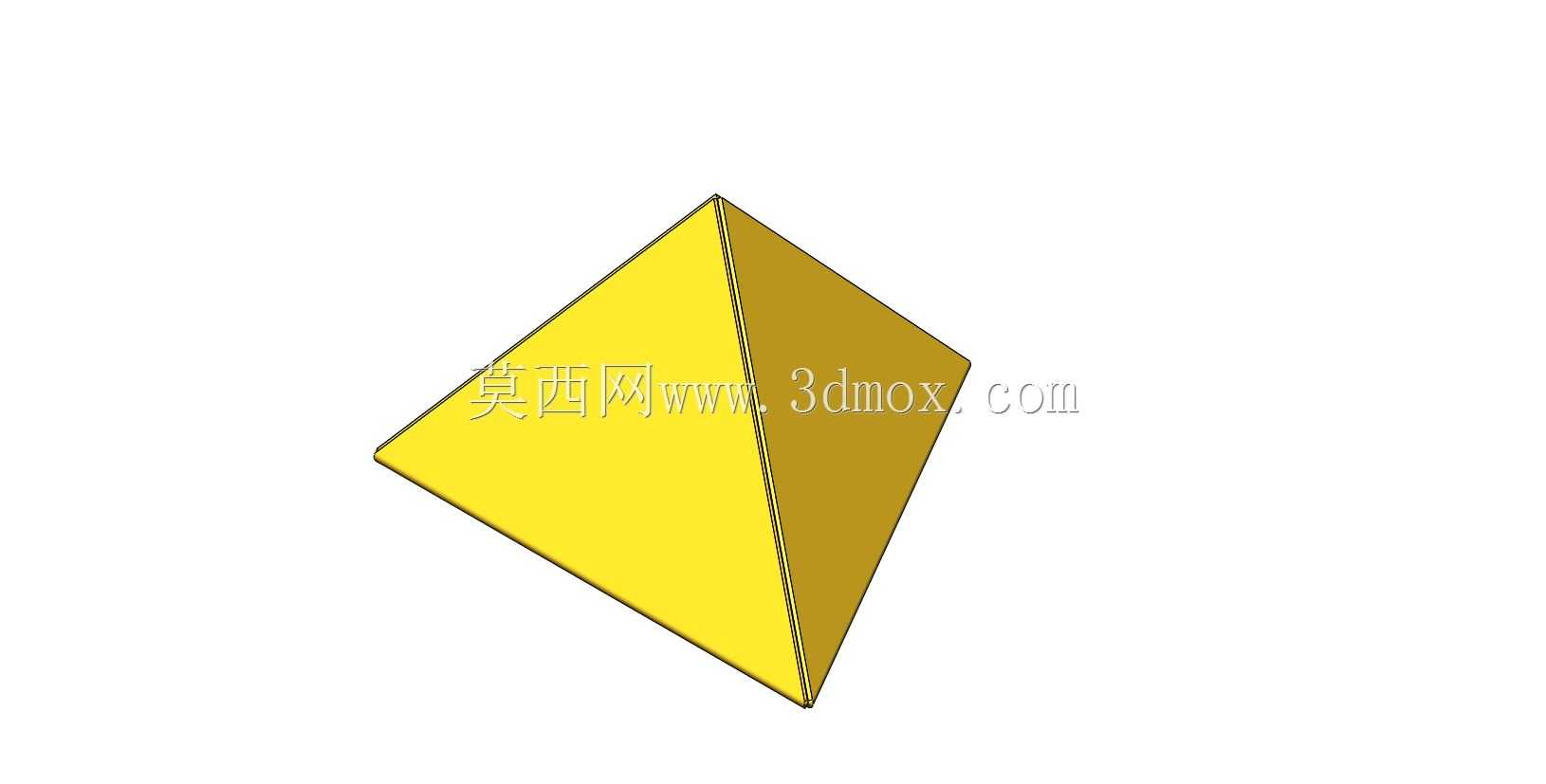

　　这类四棱锥钣金结构在实际工程场景中，常作为小型设备的导流罩、物料分料导向斗、装饰性承重支撑座，或是通风管路的变径转接段使用，在小型物料输送线的末端分料工位，锥面结构可以让散状物料顺着斜面均匀滑落到两侧的接料容器内，避免物料垂直下落产生的飞溅与堆积堵料问题；在户外小型设备的顶部防护结构中，锥面的倾斜角度可以快速排走雨水与积灰，减少平面结构易积水积尘带来的腐蚀隐患。

　　设计这类钣金棱锥时，首先要确认四个等腰三角形面的拼接逻辑，常规加工中不会采用四块独立板材焊接的方案，而是通过整板放样折弯，仅留一条拼接焊缝，这样可以减少焊接变形量，同时提升整体结构的刚性。放样阶段需要精准计算折弯线位置，每道折弯的内R角要匹配所选薄板的厚度，常规1-2mm厚的冷轧钢板折弯内R取0.5-1倍板厚即可，避免折弯处出现开裂或者压痕过深的问题。棱锥的四个斜边拼接处采用止口扣合结构，扣合边宽度预留12-15mm，装配时可以先通过止口定位，再进行段焊或者拉铆固定，不需要额外做焊接工装就能保证四个锥面的对称度，锥顶位置做3-5mm的平切处理，避免尖锐顶点在加工、转运过程中划伤操作人员，同时也能避免锥顶处折弯应力集中导致的板材开裂。

　　从安装边界来看，这类棱锥结构的底部安装边需要预留一圈15-20mm宽的法兰折边，折边上根据对接设备的安装孔位预留对应的螺栓过孔，孔位公差控制在±0.2mm以内，保证和下方基座的装配互换性。如果作为导流结构使用，锥面的内壁要做顺滑处理，折弯处的压痕要做打磨抛光，避免物料在折角处卡滞；如果作为外部装饰防护件使用，外表面可以做喷塑或者烤漆处理，板材拼接的焊缝要打磨至与母材齐平，保证外观的连续性。

　　实际建模过程中，要先确认棱锥的高度与底面正方形边长的比例关系，常规导流用的棱锥锥面与水平面的夹角不小于45度，保证物料可以依靠自重顺利滑落，不会在锥面停留；如果是作为支撑结构使用，锥壁可以增设向内压出的加强筋，加强筋沿锥面母线方向布置，间距控制在80-100mm，不需要额外增加板材厚度就能将结构的抗变形能力提升40%以上，避免薄板结构受外力后出现凹陷变形。

　　在加工工艺性验证阶段，要提前核算整板放样后的展开尺寸，确认展开后的板材尺寸不超过常规剪板机、折弯机的加工行程，避免出现设计完成后无法用常规设备加工的问题。折弯顺序要遵循先折内侧弯、后折外侧弯的原则，每折完一道弯就核对角度与边长尺寸，避免累积误差导致最后一道拼接缝无法对齐。对于需要密封使用的场景，拼接焊缝采用连续氩弧焊，焊后做打磨与渗漏测试，保证锥面不会出现漏料、漏水的问题；如果是无密封要求的装饰或者支撑结构，采用间隔段焊即可，既可以减少焊接变形，也能降低加工成本。

　　这类结构相比实心棱锥或者注塑棱锥，重量可以降低70%以上，加工周期短，适合小批量定制化生产，在小型自动化设备、环保通风设备、物料输送设备中都有广泛的适配空间，建模时需要将所有折弯扣除参数提前嵌入模型，保证展开后的下料尺寸直接可以用于激光切割编程，不需要工艺人员二次核算尺寸，缩短从设计到加工的流转周期。
