桶形凸轮从动件机构三维建模作品

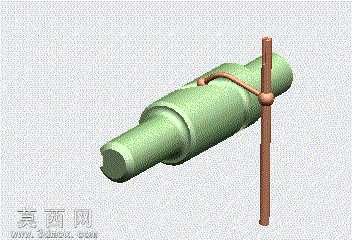

本模型为桶形凸轮从动件传动机构，建模过程中首先对圆柱凸轮基体进行参数化绘制，通过回转特征生成带阶梯轴段的凸轮主体，再依据从动件往复运动的行程规律，在圆柱表面切割出符合运动轨迹的曲线沟槽，沟槽的曲率变化严格匹配从动件上下往复的运动时序，保证传动过程无卡滞、冲击量控制在合理区间。从动件部分采用细长杆状结构设计，端部设置与凸轮沟槽适配的球形接触端，建模时对接触球面与沟槽侧壁的配合间隙做了精准设定，既保证运动传递的灵敏度，又预留了合理的装配公差。接触位置的连接构件采用弧形拨叉结构，通过回转副与从动杆实现铰接，建模时对铰接位置的配合面做了同轴度约束，还原真实机构的运动自由度。材质渲染阶段，凸轮主体赋予哑光金属质感的绿色涂层材质，模拟工业设备中凸轮轴的表面处理效果，从动杆与连接构件赋予红铜色金属材质，区分不同构件的同时还原传统机械构件的材质特征，背景采用素色纹理底突出机构主体结构。设计过程中重点还原了桶形凸轮的核心传动特性：这类圆柱开槽式凸轮可将自身的回转运动直接转化为从动件的直线往复运动，无需额外的转换机构，结构紧凑传动可靠，建模时对沟槽的导程变化做了分段校验，确保从动件在上下行程的启停位置运动平稳，符合老式时钟机构、现代缝纫设备中这类凸轮的实际运动逻辑，可直接用于机构运动仿真教学、传动方案验证等场景，模型各构件均为独立可编辑特征，方便后续根据实际工况调整沟槽轨迹、从动件长度等参数，适配不同的传动行程需求。
