多工位阵列式分区物料提取输送机构

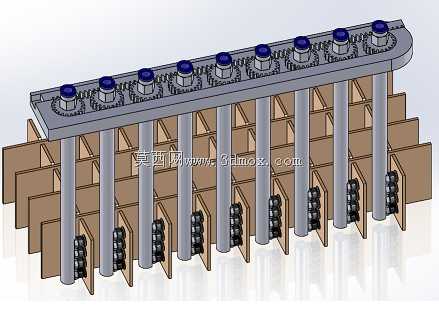

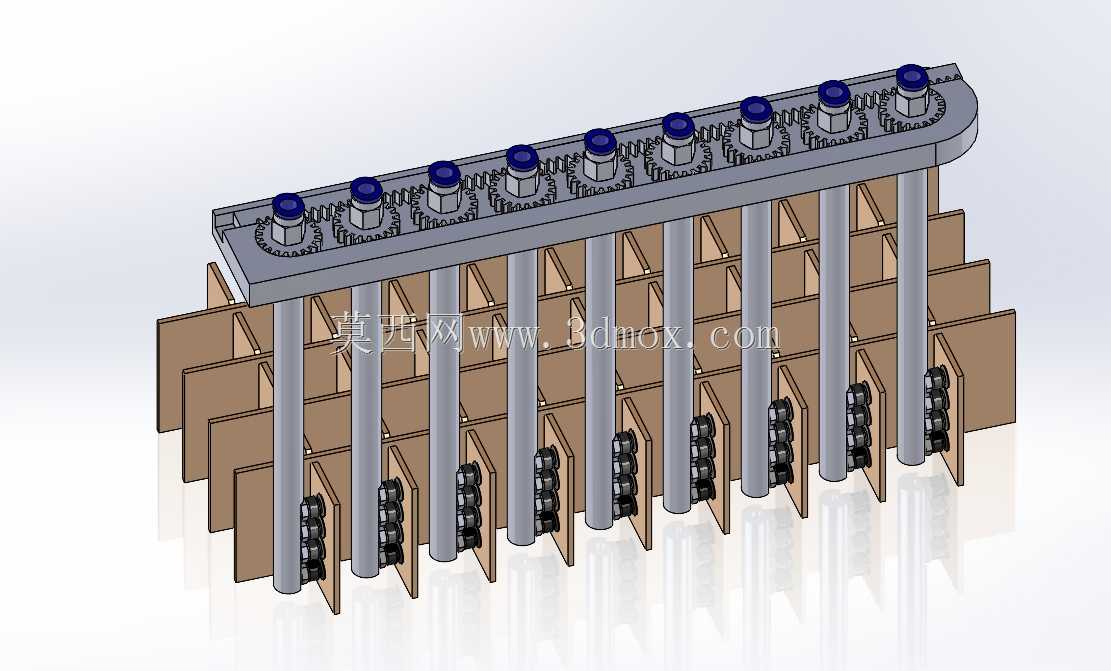

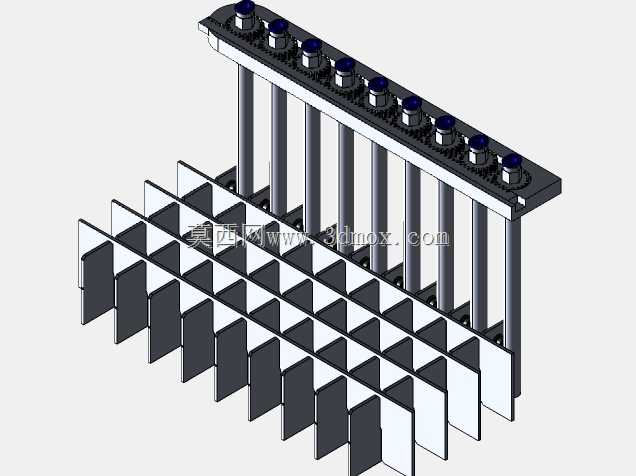

　　这套分区提取机构主要面向通讯类零部件加工、分拣产线的工位间物料转运与分区取放场景，在实际产线布局中，常衔接上游来料输送线与下游组装、检测工位，解决多规格通讯小件批量流转时的混料、错取问题。从结构布局来看，机构采用长条形环形导轨作为承载主体，上方等距排布十组独立的提取执行端，每组执行端对应下方一个独立的物料隔仓，隔仓采用薄金属板折弯成型，相邻隔仓之间预留12mm的分隔间隙，避免不同批次、不同规格的通讯类小尺寸零件在输送过程中发生窜动混料。

　　设计阶段优先考虑了工位节拍的匹配性，环形导轨的转弯半径设置为120mm，直线段有效行程覆盖9个标准作业工位，可同时兼容上料、视觉检测、引脚整形、性能初测、分拣剔除、良品收纳等多工序的同步作业需求，单组提取端的升降行程设置为80mm，完全覆盖隔仓内物料堆叠的最大高度，提取端头部采用柔性压合结构，接触物料的端面镶嵌丁腈橡胶垫，避免取放过程中刮伤通讯零部件的表面镀层或精密引脚。

　　安装边界方面，整套机构的底部安装面采用整体式焊接机架，机架底部预留M12的调节脚杯安装孔，可适配地面不平整度在±15mm范围内的安装场景，机构总宽度控制在480mm，长度为1260mm，顶部距离安装地面的高度可通过脚杯在720mm至780mm区间调节，能够直接对接多数标准通讯产品组装线的工作台高度，不需要额外增设过渡转接平台。

　　功能实现逻辑上，每组提取端都配有独立的位置触发传感器，当对应隔仓运行到指定作业工位时，提取端自动下行完成物料的抓取或释放动作，环形驱动采用同步带传动结构，传动比设置为1:3，运行速度可在0.1m/s至0.5m/s区间无级调节，匹配不同产线的节拍要求，相邻提取端的中心距设置为100mm，对应下方隔仓的宽度为90mm，预留的间隙可满足隔仓在运行过程中不与两侧机架发生剐蹭，同时也给工位侧的作业机构预留了足够的操作空间。

　　在结构细节处理上，导轨的滑动面采用硬质阳极氧化处理，表面粗糙度控制在Ra0.8以下，降低长期运行的磨损量，提取端的导向轴采用直线轴承配合，径向跳动量控制在0.02mm以内，保证取料位置的重复精度满足通讯类精密零件的装配要求，隔仓的侧板采用快拆式安装结构，通过侧面的手拧螺丝即可完成隔仓的快速更换，适配不同尺寸规格的通讯零部件生产需求，更换隔仓的单工位操作时间不超过2分钟，不需要额外借助专用工具，能够快速完成产线换型。

　　实际应用中，这套机构可直接集成到通讯连接器、手机小型结构件、通讯模块类产品的自动化产线中，替代传统的人工分料取放作业，单条产线可减少3至4名分料工位的操作人员，同时将取放料的错误率控制在万分之二以内，相比传统的皮带输送分料结构，分区式的隔仓设计能够避免物料在输送过程中相互碰撞产生的外观不良，尤其适合表面质量要求高、引脚易变形的通讯类精密小件的生产流转场景。机构的驱动单元安装在导轨的端部，整体采用封闭式护罩遮盖，避免生产过程中的灰尘、碎屑进入传动结构影响运行寿命，护罩侧面预留检修口，日常维护时不需要完全拆解护罩即可完成传动带张紧度调节、润滑脂加注等常规保养操作。
