卧式齿轮减速三相异步电机三维结构

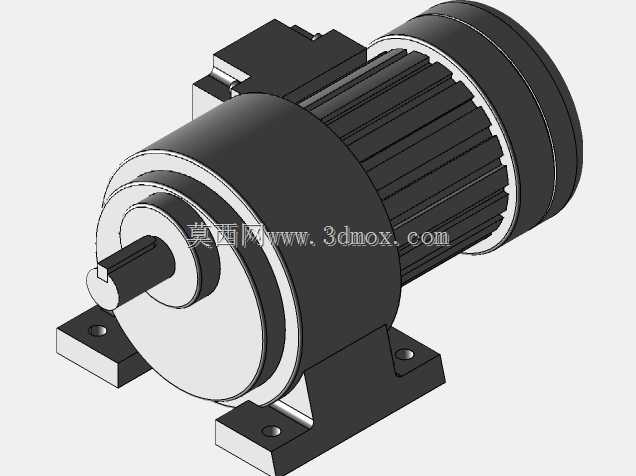

　　做设备结构设计的同行大多有体会，动力单元选型时，减速电机的安装边界如果卡不准，后续机架改孔、护罩干涉、带轮中心距偏差这些问题会接踵而至，这套模型把卧式安装齿轮减速电机的所有配合细节都还原到位，刚好能解决选型阶段的空间校核痛点。这类带齿轮减速段的异步电机，常应用在轻工输送线、小型包装设备、食品加工辅机、自动化料仓输送机构里，作为整套设备的动力输出核心，它不需要额外搭配独立减速箱，电机本体和减速齿轮组集成在同一壳体内，相比分体式的电机加减速箱组合，轴向尺寸更短，安装找正的工作量更小，对设备内部安装空间紧张的场景适配性更好。从结构设计逻辑来看，模型还原的是1/2马力规格的减速电机，适配3相220/380V供电场景，

　　4极电机的额定输出转速本身在1400转左右，经过内置的齿轮减速组减速后，输出轴转速降到常用的设备输送、辊筒驱动区间，输出扭矩相比同功率普通异步电机有明显提升，能直接驱动负载，省掉额外的减速传动环节。模型里的安装脚是一体铸造成型的结构，四个安装孔的孔位、沉台深度、脚座的安装基准面都做了精准还原，做机架设计的时候，可以直接提取安装面的坐标来布置机架的安装板，不用再反复核对样本上的安装尺寸，避免出现孔位偏差导致的安装错位问题。输出轴部分还原了平键键槽的结构，轴伸长度、轴径尺寸都和实际产品一致，不管是搭配联轴器、链轮还是同步带轮，都能直接在装配环境里做配合校核，提前排查轴伸长度不足、键槽位置干涉、带轮和端盖间隙过小这些常见问题。

　　电机的接线盒位置在壳体侧上方，模型里还原了接线盒的凸起轮廓和安装固定结构，做布线设计的时候，可以提前预留接线盒的操作空间，避免后续接线时被周边的机架型材、护板挡住操作空间，也能提前规划电缆的走线方向，避免电缆和电机散热筋、转动部件产生干涉。减速段的端盖和电机壳体的配合止口也做了还原，做设备维护空间预留的时候，可以准确算出拆开端盖、检查内部齿轮需要的操作空间，不用在设备组装完成后才发现维护空间不足，需要拆周边部件才能检修的问题。散热筋部分沿着电机壳体圆周方向均匀布置，模型里的筋条高度、间距都和实物一致，做设备散热风道设计的时候，可以参考散热筋的走向来布置冷却风路，避免遮挡散热筋影响电机长时间运行的散热效果。输出轴侧的油封安装位、

　　轴承位的结构虽然在壳体内部，但模型的外部轮廓完全按照实物尺寸建模，做外部安全护罩设计的时候，能精准匹配护罩的内径，避免护罩和旋转的轴套、锁紧螺母产生刮擦。很多新手工程师做选型建模的时候，容易忽略电机底部安装脚的高度差，导致安装时电机和机架之间出现间隙，强行锁紧螺栓会造成电机壳体受力变形，影响内部轴承和齿轮的啮合精度，这套模型把安装脚的基准面做了统一，装配时可以直接贴合机架安装面，能直观看到安装后的整体高度，提前调整机架的支撑高度，保证输出轴和被驱动部件的轴系同轴度。另外这类集成减速的电机，因为齿轮组和电机共用壳体，润滑油的密封结构都集成在端盖内部，模型还原了端盖的密封槽外部轮廓，做密封防护设计的时候，可以参考端盖的外形来布置防尘护板，避免生产环境里的粉尘、切削液溅到密封位，延长油封的使用寿命。在小型自动化设备的布局里，这类卧式减速电机通常安装在设备机架的下部或者侧部，模型的整体重心位置也和实物一致，做机架受力分析的时候，可以直接赋予对应材质的密度参数，准确计算安装脚的受力载荷，给机架型材的选型、安装螺栓的强度校核提供准确的参考依据，避免选型过小导致设备运行时出现震动，或者选型过大造成材料浪费。
