尚德200W三相感应电机三维结构模型

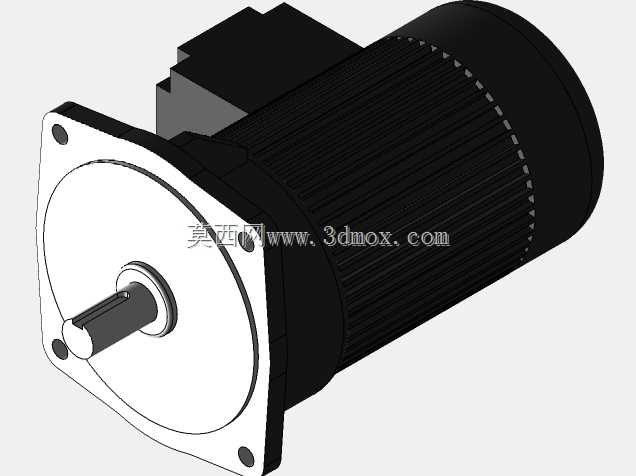

　　这款200W规格的三相感应电机，是小型工业传动场景里十分常见的动力输出部件，日常在轻工输送线、小型自动化专机、食品包装辅助设备、小型机床进给机构里都能见到同规格产品的应用，作为整套设备的动力源，它负责将电能转化为旋转机械能，通过输出轴连接联轴器、带轮或者齿轮，把扭矩传递给后端执行机构，带动负载完成指定的运转动作。从三维模型的结构呈现来看，这款电机采用方形前端法兰安装结构，法兰端面上预留了四个对称分布的安装通孔，输出轴从法兰中心位置伸出，轴端做了标准的圆柱轴设计，可适配常规的紧定螺钉锁紧型带轮、键连接型联轴器，安装时只需将法兰贴合设备的安装基准面，穿入对应规格的螺栓锁紧即可完成固定，这种安装方式的对中性较好，

　　能有效减少运转时的轴系径向跳动，适合对安装同轴度有一定要求的传动场景。电机的主体外壳采用带散热筋的圆柱结构，外壳表面的轴向散热筋可以增大壳体与空气的接触面积，在电机持续运转时，能通过自然对流或者后端风叶的强制气流带走绕组产生的热量，避免内部温升过高影响绝缘寿命；电机顶部设置了独立的接线盒结构，接线盒与主壳体做了密封衔接设计，现场布线时可将三相电源线从接线盒的进线口引入，按照端子标识完成接线，既可以保护接线端子不受外界粉尘、水汽的侵蚀，也能避免线缆拉扯导致的接线松脱问题。从设计层面来看，这款电机的三维结构完全还原了实物的装配关系，前端盖与主壳体的止口配合位置、后端盖的风罩安装位、输出轴的轴承安装台阶、

　　接线盒的内部腔体结构都做了精准的还原，结构工程师在做设备整体布局时，可以直接调用这个模型完成安装空间的校核，提前预留出接线操作空间、散热通风空间，避免后期装配时出现干涉问题。在实际选型搭配时，这款1/4HP功率的220/380V双电压三相电机，可根据现场供电条件选择对应的接线方式，星形接法适配380V供电场景，三角形接法适配220V三相供电场景，能适配不同厂区的供电条件，降低设备的配电改造成本；它的额定转速对应常规四级感应电机的转速区间，输出扭矩特性偏硬，在额定负载范围内转速波动很小，适合带动恒转速特性的负载，比如小型皮带输送机的驱动辊、自动化设备的上料机构、小型风机的叶轮等场景。在安装边界的尺寸把控上，模型里的法兰安装孔距、

　　输出轴直径与伸出长度、电机主体的外径、总长度、接线盒的突出高度都按照实物比例做了还原，设计人员在做安装板设计时，可以直接提取模型里的安装孔位坐标完成孔位加工，不需要反复核对二维样本的尺寸参数，能有效减少设计阶段的尺寸核对工作量，也能避免因为尺寸看错导致的安装板加工报废问题。另外，这款电机的后端风罩采用镂空结构，既可以保护内部的冷却风叶不被外界异物触碰，也不会阻挡冷却风的流通路径，风叶随转子同步旋转时，产生的气流会顺着壳体表面的散热筋轴向流动，持续带走壳体表面的热量，保证电机在额定负载下长期运转时，温升保持在绝缘等级允许的范围内，延长电机的实际使用寿命。在做三维装配设计时，还可以基于这个模型做周边的防护结构设计，比如在电机外侧加装安全防护罩时，可直接参考电机的外形轮廓预留足够的安全间隙，避免防护罩与电机壳体、散热筋、接线盒产生干涉，同时也能预留出足够的维护操作空间，方便后期检修时拆卸接线盒、紧固安装螺栓。
