带齿轮传动结构的梯形丝杠螺母组件

　　这套传动组合件常见于小型通讯设备调谐机构、精密进给工位的动力传递链路中，核心是将旋转运动与直线运动做精准转换，同时通过集成的齿轮结构实现动力的同步分流或啮合传动。日常在小型通讯调谐装置、桌面级精密进给滑台、光学设备微调机构里，这类集成齿轮的丝杠螺母结构能省去额外的传动连接件，压缩整体安装空间，减少装配累积误差。

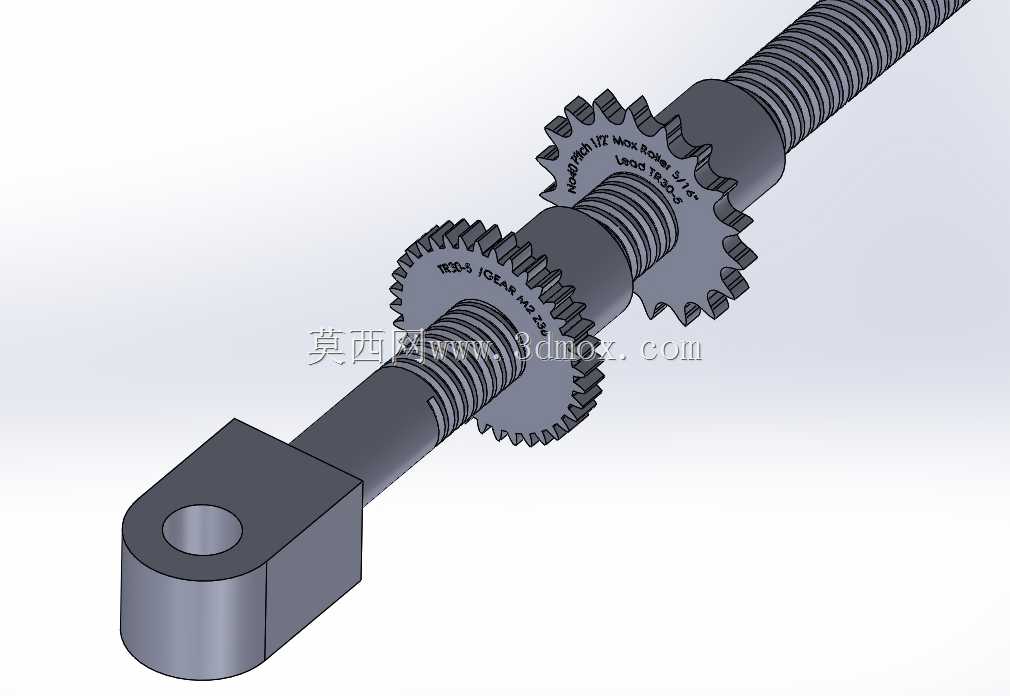

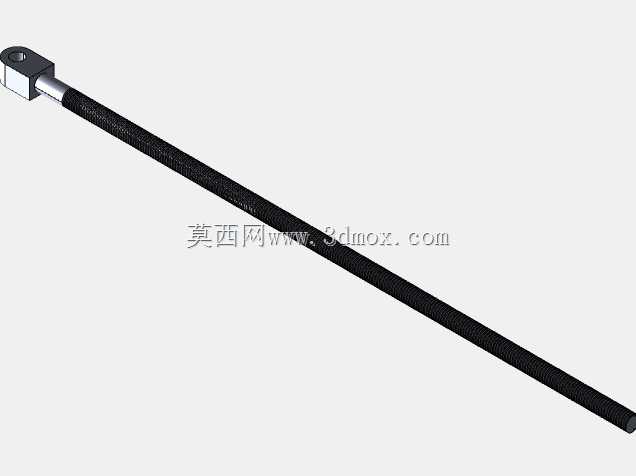

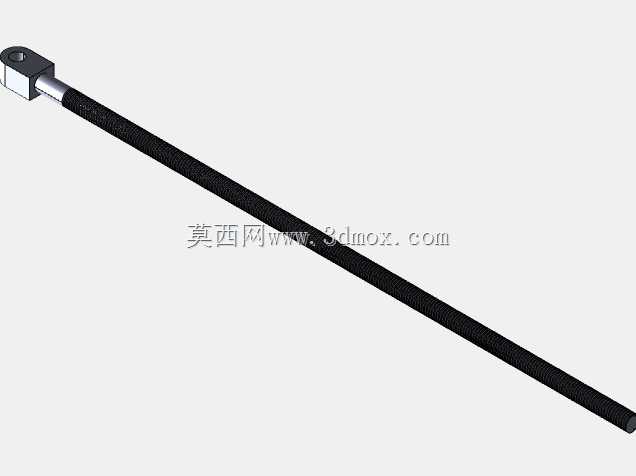

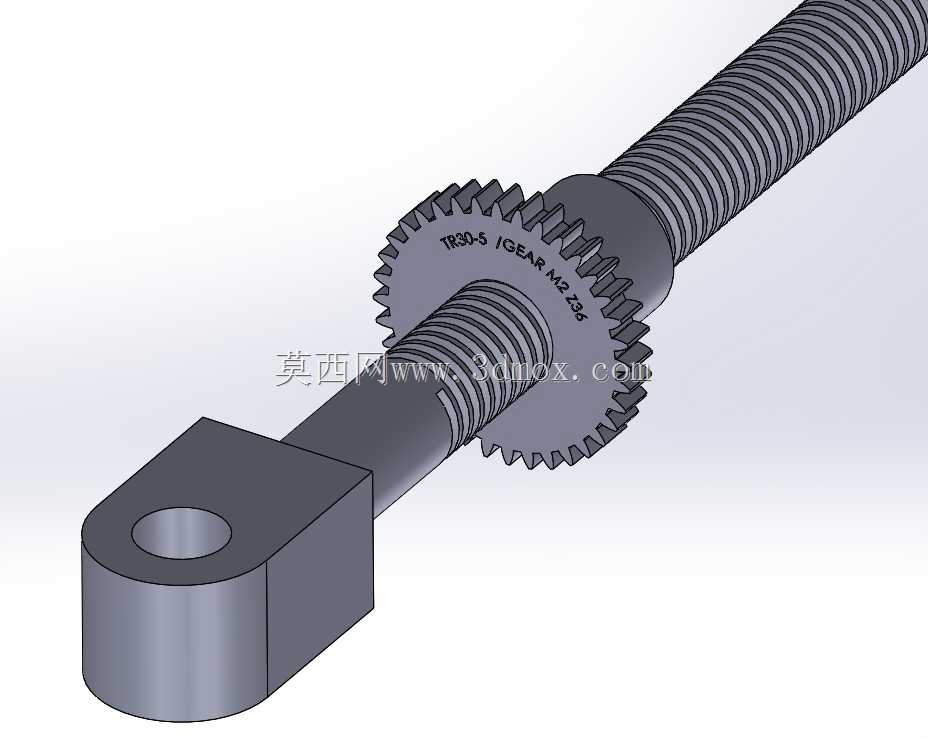

　　从结构设计逻辑来看，丝杠部分采用公称直径30mm的梯形螺纹，导程设定为5mm，这个参数组合兼顾了传动效率与自锁性能，在垂直安装的微调场景下，断电后不会出现滑位问题，适合需要位置保持的调谐类工况。螺母没有采用常规的独立铜螺母结构，而是直接在螺母基体上加工出两个不同参数的齿轮，其中一个齿轮模数为2，齿数36，齿形采用标准渐开线圆柱直齿设计，啮合侧隙控制在0.02-0.04mm之间，既保证传动顺畅无卡滞，又能避免反向传动的空程误差。丝杠端部设计了带通孔的铰接连接头，可通过销轴与负载摆臂或滑动平台直接铰接，不需要额外加装连接法兰，进一步简化了终端执行端的结构。

　　实际装配时需要注意几个安装边界：丝杠的有效行程要根据实际工位需求截取，两个集成齿轮的安装位置需要与传动链路中的主动齿轮中心距匹配，模数2的齿轮对应中心距按照标准直齿轮中心距公式计算，即两齿轮分度圆半径之和，装配时要保证齿轮啮合面的平行度误差不超过0.02mm/100mm，避免出现偏载磨齿的问题。丝杠的支撑端建议采用深沟球轴承做径向支撑，端部铰接孔与销轴的配合选用H7/g6间隙配合，保证铰接转动灵活无卡滞。

　　设计过程中，齿轮与螺母基体采用一体化加工而非分体装配，主要是考虑到通讯类调谐机构的抗振动需求，分体结构在长期振动环境下容易出现连接松动，导致传动精度漂移，一体化结构能大幅提升整体刚性，减少故障点。螺纹部分的牙型角采用30度梯形螺纹，相比矩形螺纹加工难度更低，对中性能更好，磨损后可以通过调整螺母轴向间隙补偿精度损失，适合长期往复运动的工况。齿轮部分的齿顶高、齿根高都按照标准模数设计，可直接与同模数的标准齿轮啮合，不需要定制特殊齿形的配套传动件，降低了整套机构的备件成本。

　　在实际使用场景中，这套组件可以实现两种运动输出：当齿轮被主动驱动旋转时，螺母带动丝杠做直线进给运动，进给精度由螺纹导程和齿轮传动比共同决定，5mm导程搭配36齿齿轮，主动齿轮每旋转一圈，丝杠的直线位移量可以根据传动比精确计算，适合做定量进给；当丝杠被限制旋转时，驱动齿轮旋转可以直接带动螺母做直线运动，适合小行程的快速微调工况。端部的铰接结构可以补偿少量的安装角度误差，避免因为安装面的平面度误差导致丝杠弯曲憋卡，提升了整套机构的装配容错率。

　　需要注意的是，这类集成结构的润滑需要兼顾螺纹副和齿轮副的润滑需求，螺纹部分采用锂基脂润滑即可，齿轮啮合面如果是高速传动场景可以添加少量二硫化钼润滑剂，降低齿面磨损。长期使用后如果出现传动间隙过大的问题，可以通过在螺母端面加装调整垫片的方式补偿螺纹磨损带来的间隙，不需要整体更换组件，维护成本较低。
