三丰543-390B数显指示表结构设计

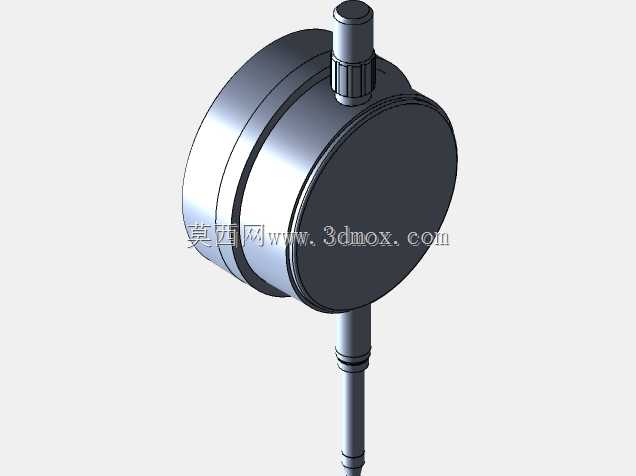

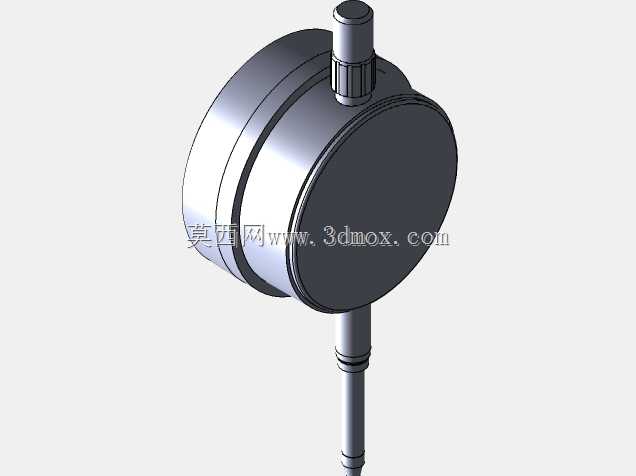

　　这款数显指示表的三维结构还原，完全围绕机加工现场的实际测量需求搭建，日常在车间里做工件形位公差检测、工装夹具装夹找正、设备装配同轴度校验的时候，这类表头是一线操作和质检岗离不开的基础量具，不像普通机械百分表需要读刻度盘差值，数显结构能直接输出测量数值，减少人工读数带来的视差误差，尤其在批量零件快速检测的场景下，能大幅降低质检环节的判断成本。从结构设计逻辑来看，整体采用经典的圆形表身加测杆的同轴布局，表壳做了等直径的圆柱造型，边缘做了小圆弧过渡，既方便手持捏持操作，也能适配市面上通用的百分表表座夹持环，不需要额外定制专属夹持工装，安装边界完全兼容现有常规量具装夹体系，测杆部分做了多段阶梯轴设计，靠近表身的位置预留了防尘密封的安装槽位，

　　实际使用中可以加装橡胶防尘套，阻挡车间里的切削液、金属碎屑进入测杆滑动副，避免长期使用后出现测杆卡滞、测量值漂移的问题。表身顶部的提钮结构做了滚花防滑设计，实际操作的时候不管是单手提起测杆放置工件，还是快速调整测量初始位置，手指捏持的时候不会打滑，提钮和内部测杆的连接做了同轴限位，保证上下提拉的时候测杆不会出现径向偏摆，避免滑动面出现偏磨。表身背面是平整的安装基准面，做了嵌入式的后盖结构，既可以通过背面的 lug 耳块固定在专用表架上，也能靠平整面吸附在磁性表座的转接块上，安装的时候不需要额外找正基准面，只要贴合装夹面锁紧就能保证测杆轴线和测量方向平行。内部的结构布局上，测杆的位移传递路径做了最短化设计，

　　测杆的直线位移直接通过内部的传感组件转换为电信号，没有多余的齿轮传动间隙，这也是数显表相比机械表回程误差更小的核心原因，建模的时候特意还原了测杆和表身配合的导向段长度，足够长的导向配合面能保证测杆在全行程移动过程中不会出现侧向晃动，哪怕测量的时候测头接触工件有轻微的侧向力，也不会因为测杆倾斜导致测量值不准。刻度盘的显示区域做了下沉式设计，表面覆盖的透明保护屏和表壳外圈齐平，不会因为突出的表蒙在车间磕碰的时候被撞碎，同时下沉结构也能避免车间里的油污、切削液直接堆积在显示区域，擦拭的时候更容易清理干净。测头部分采用标准的螺纹连接接口，和市面上通用的百分表测头完全兼容，实际使用中可以根据测量场景更换平测头、尖测头、弧形测头等不同附件，

　　不需要额外加工转接件，拓展性完全覆盖常规测量需求。从安装尺寸来看，表身的外径、测杆的直径、整体的总行程都和同规格的机械百分表保持一致，工厂里现有存放百分表的量具盒、表座上的夹持孔、甚至自动化检测设备上的表头安装位，都可以直接替换这款数显表头，不需要做任何结构改动，这也是这类通用量具设计时必须考虑的互换性要求。建模过程中对各个配合面的公差做了对应还原，比如测杆和导向套的配合采用小间隙滑动配合，既保证测杆移动顺滑无卡滞，又不会因为间隙过大导致测量时测头偏摆，表壳的上下合盖位置做了止口定位，装配的时候不需要反复调整就能保证同轴度，同时止口位置预留了密封胶圈的安装槽，能达到基础的防泼溅等级，适配车间多油污多切削液的使用环境。在实际的设备集成场景里，这类数显表头还可以通过数据接口把测量数值直接传输到检测设备的工控系统里，做自动数据记录和SPC统计分析，所以建模的时候也预留了侧边数据接口的安装位置，保证结构上和实际量产产品一致，不管是做教学演示、工装设计适配还是量具结构的学习参考，这个模型的结构还原度都能满足结构设计人员的使用需求，不会出现和实物尺寸偏差导致的装夹干涉问题。
