DMG MORI NLX2000车铣复合机动力刀塔结构

　　在数控车铣复合加工中心的核心功能部件里，动力刀塔直接决定了设备的工序集中能力，这款适配DMG MORI NLX2000机型的刀塔，是针对中小型精密零件一次装夹完成多工序加工设计的核心执行部件，目前在小型精密轴类、盘类零件的批量加工场景中应用极广，比如汽车燃油系统零件、液压阀块、小型传动件的加工工序里，这类刀塔可以在一次装夹后完成车外圆、镗内孔、铣平面、钻斜孔、攻丝甚至滚齿等复合工序，完全避免二次装夹带来的定位误差，也能大幅压缩零件流转的辅助时间。

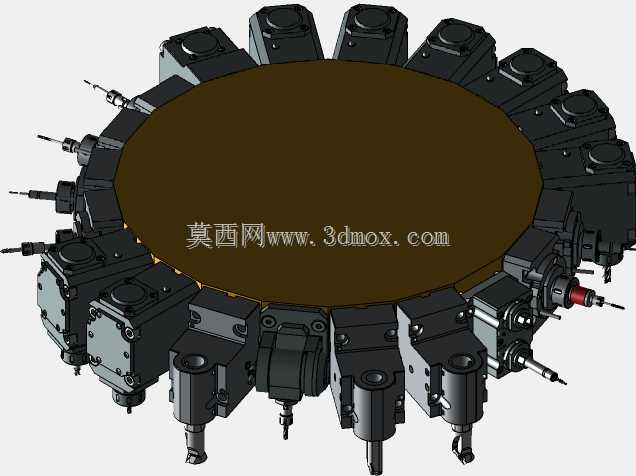

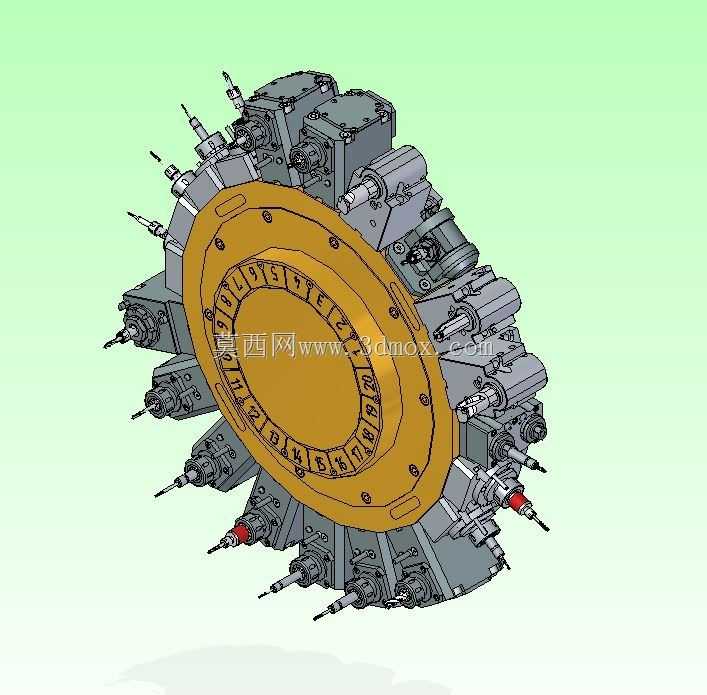

　　从结构设计逻辑来看，这款刀塔采用的是伺服驱动的分度锁紧结构，端齿盘作为分度定位的核心元件，在刀塔转位时端齿盘脱开，伺服电机通过精密减速机构驱动刀盘旋转到目标刀位，之后端齿盘重新啮合完成刚性锁紧，这种结构的重复定位精度可以控制在微米级，完全能满足精密加工的位置精度要求。刀盘采用辐射式布局，沿圆周均匀布置12个刀位，每个刀位都可以适配标准动力刀座或者固定车刀座，动力刀座的动力通过刀塔内部的传动花键轴传递，每个刀位的动力输出都具备独立的密封结构，避免加工过程中的切削液、金属切屑进入刀塔内部损坏传动部件。

　　从安装边界来看，这款刀塔的安装法兰是针对NLX2000机型的床身安装面做的适配设计，安装时需要保证刀塔端面与主轴轴线的垂直度误差控制在0.01mm以内，刀盘旋转中心与主轴中心的等高误差不超过0.008mm，否则会直接影响加工件的同轴度、端面跳动等形位公差。刀塔的轴向安装尺寸需要匹配机床的X轴行程，保证在X轴全行程移动时，刀塔上最长的刀具不会与主轴卡盘、尾座或者机床防护门发生干涉，通常在选型安装时，会先模拟最长刀具（比如加长钻头、细长镗杆）在极限加工位置的运动轨迹，确认安全间隙不小于5mm。

　　功能特性上，这款刀塔的相邻刀位换刀时间可以控制在0.2秒级，相比传统的液压刀塔换刀效率提升40%以上，而且伺服驱动的转位过程没有液压冲击，长期运行的故障率更低。每个动力刀位的输出转速最高可以达到6000rpm，完全能满足硬质合金刀具铣削、钻孔的线速度要求，刀塔内部的冷却回路可以直接连通刀具的内冷通道，高压切削液可以直接通过刀座输送到切削刃位置，在加工深孔、难加工材料时能有效降低切削温度，延长刀具寿命。刀塔的密封结构采用多重迷宫密封加耐油橡胶密封圈的组合，即使在高压冲屑的加工环境下，也能有效阻挡切屑和切削液侵入，日常维护只需要定期更换润滑脂、检查密封件磨损情况即可，维护成本远低于同规格的液压刀塔。

　　在实际加工应用中，这类刀塔最突出的优势是工序集成能力，比如加工一个带径向孔、端面槽、外螺纹的小型液压阀芯，传统车床需要分三次装夹，分别完成车削、钻孔、铣槽工序，而搭载这款刀塔的车铣复合中心只需要一次装夹，通过刀塔自动切换不同刀具，12个刀位完全可以覆盖粗车刀、精车刀、外螺纹刀、内孔镗刀、中心钻、钻头、丝锥、端面铣刀等所有需要的刀具，不需要人工中途换刀，单件加工时间可以缩短60%以上，而且因为没有二次装夹的定位误差，零件的形位公差一致性更好，特别适合中小批量的精密零件加工场景。

　　设计这款刀塔的三维结构时，需要重点考虑几个核心的公差配合：首先是端齿盘的安装配合，动齿盘和定齿盘的啮合面平面度需要控制在0.005mm以内，齿面的接触率不低于85%，否则会影响锁紧刚性，重切削时容易出现刀震的问题；其次是动力传动的花键轴与每个刀位传动齿轮的配合间隙，间隙过大会导致动力输出时出现反向间隙，影响铣削加工的表面质量，间隙过小则会加剧齿轮磨损，缩短刀塔使用寿命；另外刀盘的动平衡也非常关键，因为刀盘在高速转位时如果动平衡量过大，会产生额外的振动，影响机床的加工精度，所以在刀盘设计时就需要做对称结构处理，安装刀座后也需要做整体动平衡校正，保证在最高转位速度下的振动值控制在允许范围内。

　　从外形尺寸来看，这款刀塔的刀盘直径适配NLX2000的加工区间，刀位之间的间距足够安装常规尺寸的动力刀座，不会出现相邻刀位刀具干涉的问题，即使安装直径较大的面铣刀盘，相邻刀位的安全间隙也能满足要求。刀塔的后部安装空间预留了伺服电机、冷却管路、润滑管路的接口位置，安装时不需要额外改造机床的管路布局，直接对接机床原有接口即可，适配性非常好。
