EROWA ER-011362双通路旋转接头结构

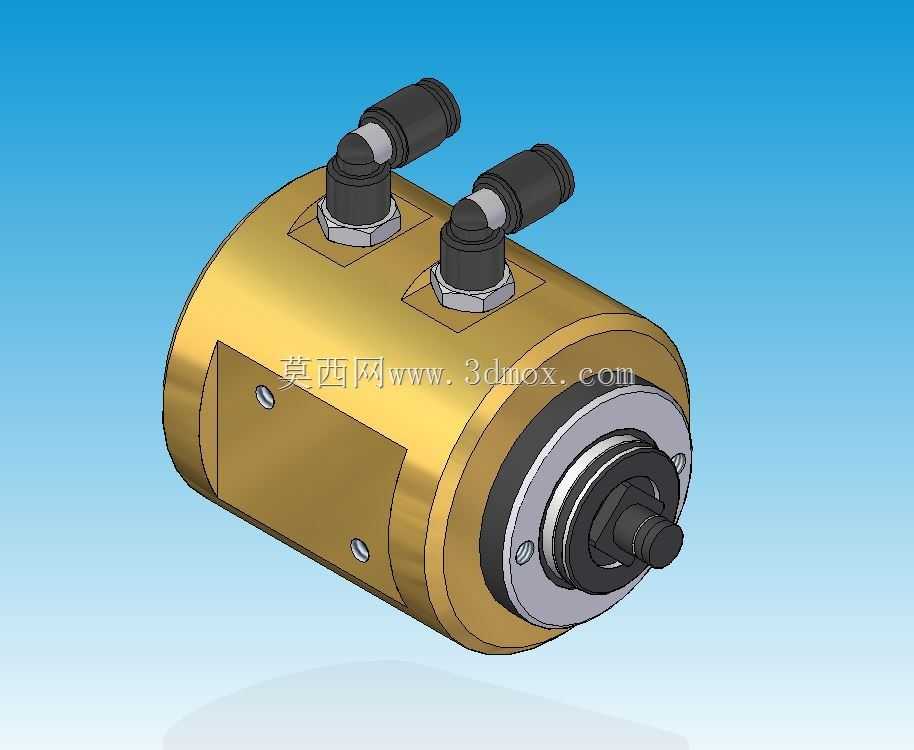

　　这款双通路旋转接头主要适配机床工装夹具的回转工位流体输送需求，在自动化加工单元的夹具回转工作台、四轴转台、EROWA定位夹具系统中应用广泛，能够在夹具持续回转的工况下，持续向夹具端输送两路独立的流体介质，常见的介质包括压缩空气、低压液压油、切削液，分别对应夹具的气动夹紧动作、液压锁紧回路、刀具内冷输送这三类核心工位需求，解决了固定管路无法随回转部件连续转动的管路缠绕问题。从结构设计来看，主体采用黄铜材质的圆柱形壳体，壳体上加工两个对称布置的侧向流体入口，每个入口都配置了快插式管接头安装位，适配常规的气动或液压软管直插安装，接头与壳体的连接部位采用六角锁紧结构，安装时可以用普通开口扳手直接拧紧，不需要额外定制工装。

　　壳体的前端是回转输出端，采用阶梯轴式的安装定位结构，最外侧的螺纹段用于和夹具回转端的锁紧螺母配合，中间的光轴段是定位基准，和夹具安装孔的配合公差控制在H7/g6区间，保证回转过程中的同轴度，避免出现偏心导致的密封件偏磨问题。内部的密封结构采用组合式密封设计，静密封部位用O型圈实现壳体与固定端的密封，动密封部位采用耐磨的聚四氟乙烯复合材料密封环，搭配弹簧预紧结构，能够在密封环出现正常磨损时自动补偿预紧力，延长密封件的使用寿命，两路流体的通路在内部完全独立，中间用隔离密封件分隔，不会出现两路介质串流的问题。安装边界方面，壳体的外径尺寸适配常规EROWA夹具的安装空间，两个侧置接头的伸出长度控制在合理范围，不会和转台周边的钣金护罩、

　　排屑结构产生干涉，回转端的轴向尺寸经过优化，安装后不会额外增加夹具的悬伸长度，避免影响转台的负载扭矩参数。实际使用过程中，这款旋转接头的最高工作转速适配常规四轴转台的加工转速，工作压力覆盖气动系统的常规0.6-0.8MPa区间，也能适配低压液压系统的1-3MPa工况，流体通路的通径设计匹配常规夹具的流量需求，不会出现供气或供液不足导致的夹具夹紧力不够、内冷流量不足的问题。建模过程中对所有的密封槽尺寸、安装配合面的公差、管接头的安装空间都做了完整的还原，每个零件的倒角、退刀槽、安装孔位都和实物一致，既可以用于设备改造时的安装干涉校验，也可以作为同类旋转接头设计的结构参考，在做夹具方案设计时，可以直接调取该模型装配到转台工位，

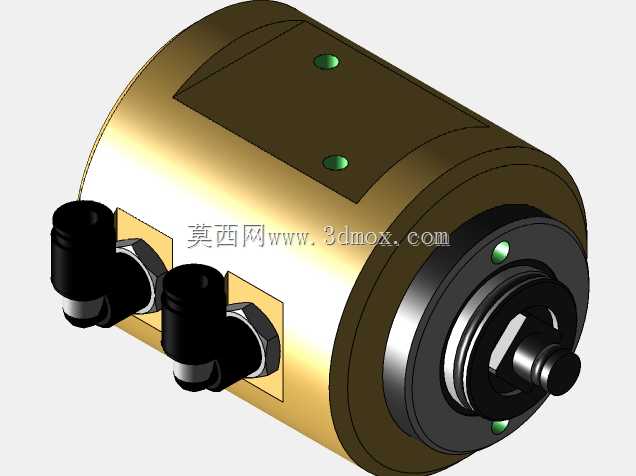

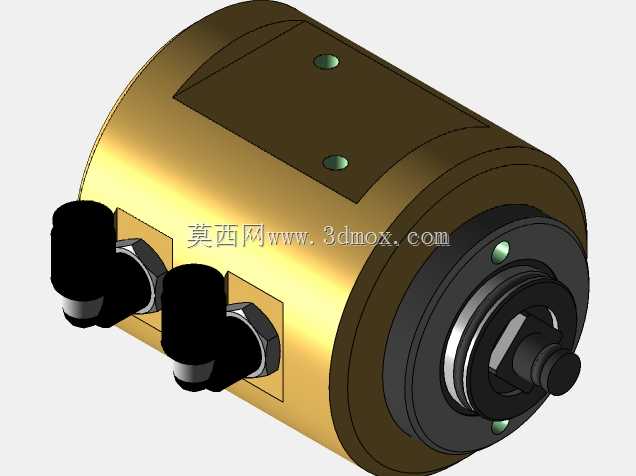

　　提前核对管路走向、安装空间，避免实际装配时出现尺寸干涉问题。壳体上的两个固定螺钉孔用于安装防转销，使用时需要将壳体固定在非回转的固定支架上，避免壳体随回转端一同转动，这部分的安装结构在模型中也做了完整还原，两个螺钉孔的位置对称布置，安装时可以根据现场的支架位置选择合适的固定方位，适配不同的机床布局。回转端的端面设计有密封端面，和夹具的对接面贴合时能够实现端面密封，避免介质从对接位置泄漏，端面的粗糙度要求在Ra0.8以下，建模时也对该面的工艺结构做了体现，方便后续出工程图时标注对应的技术要求。
