BT40规格数控加工中心标准刀柄刀架

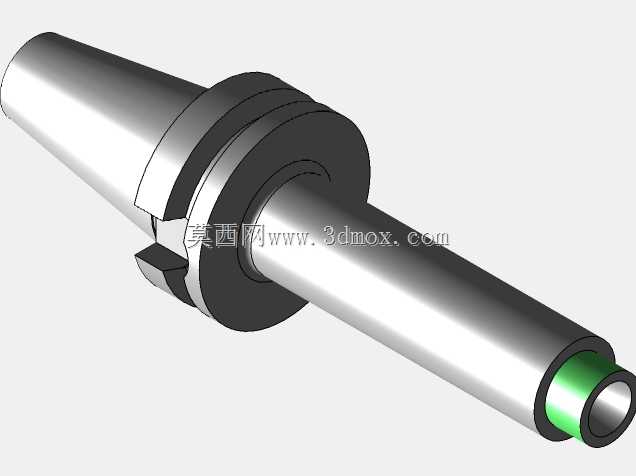

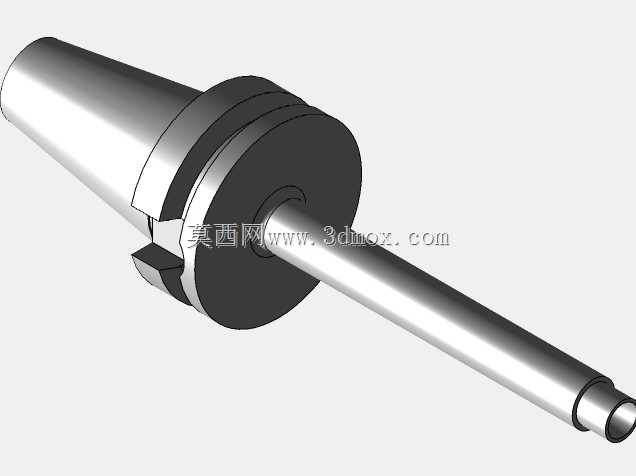

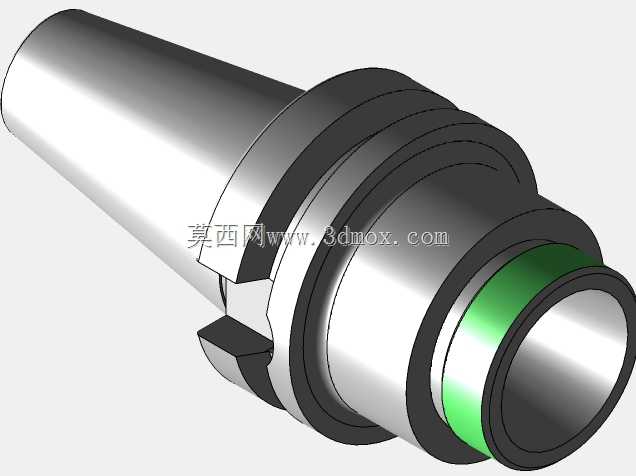

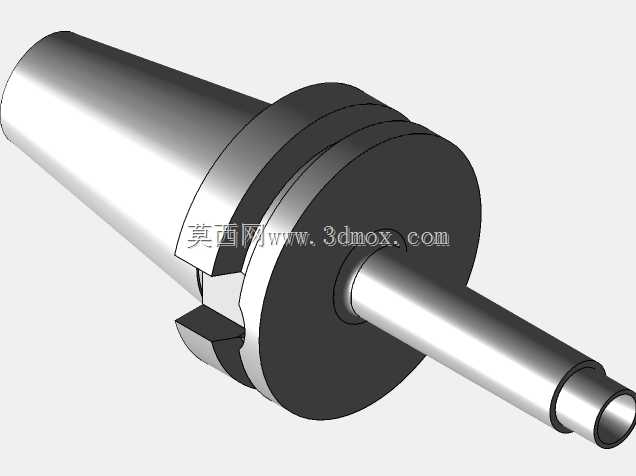

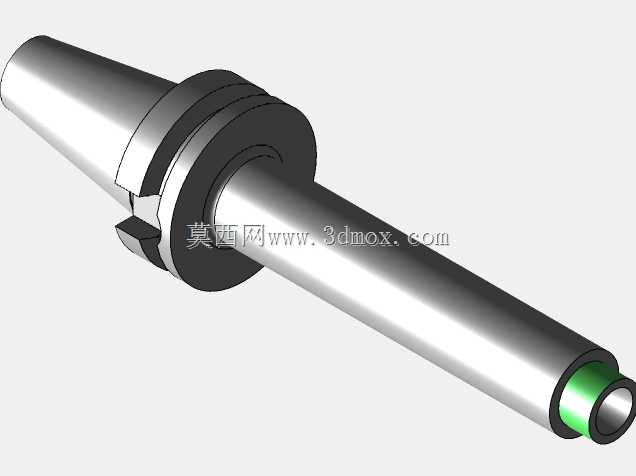

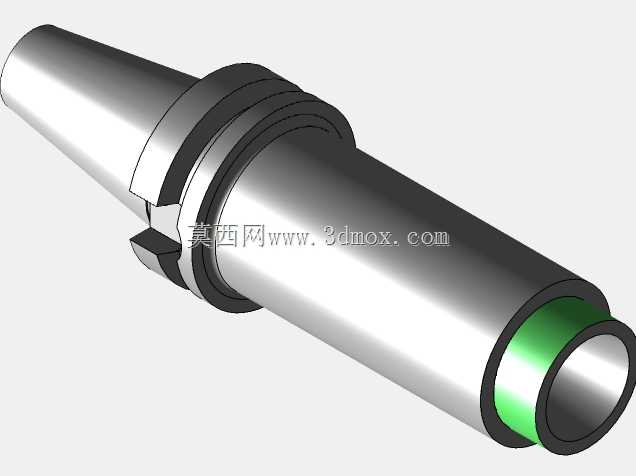

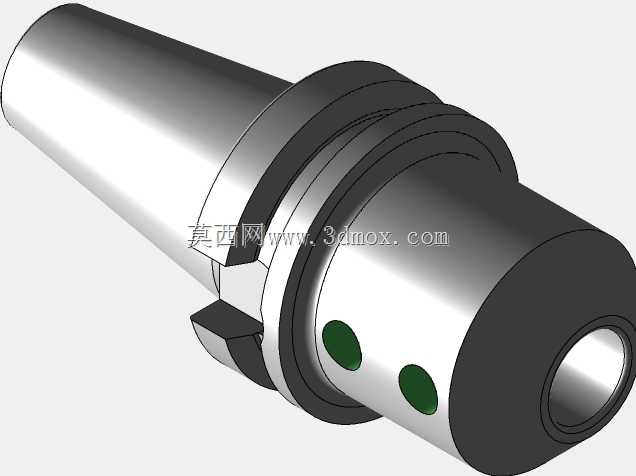

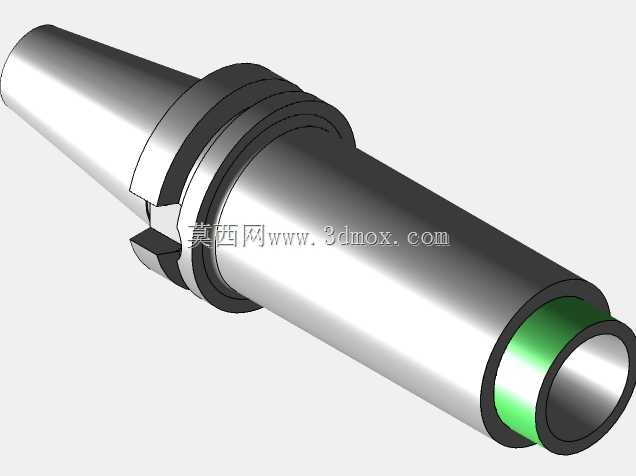

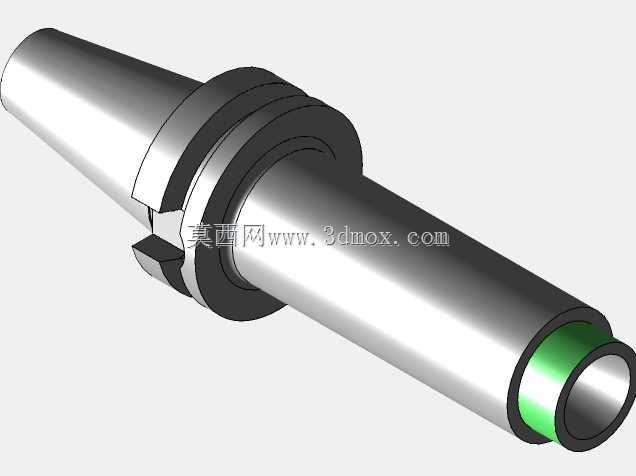

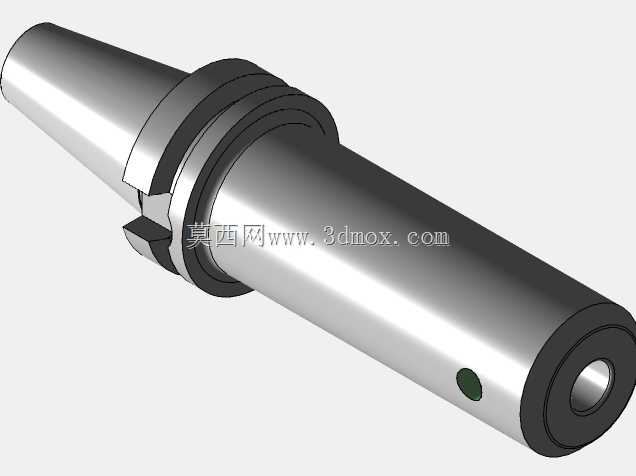

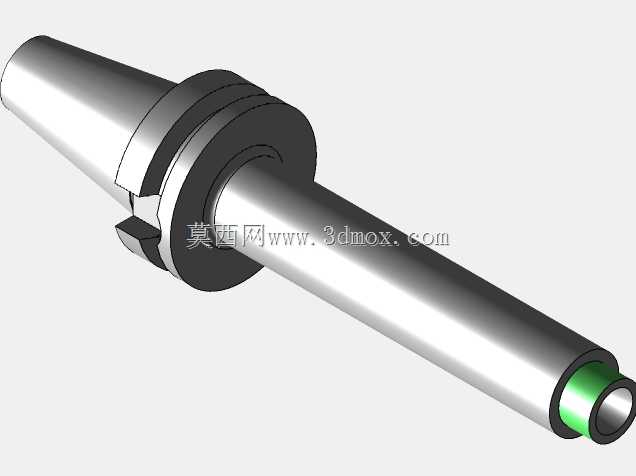

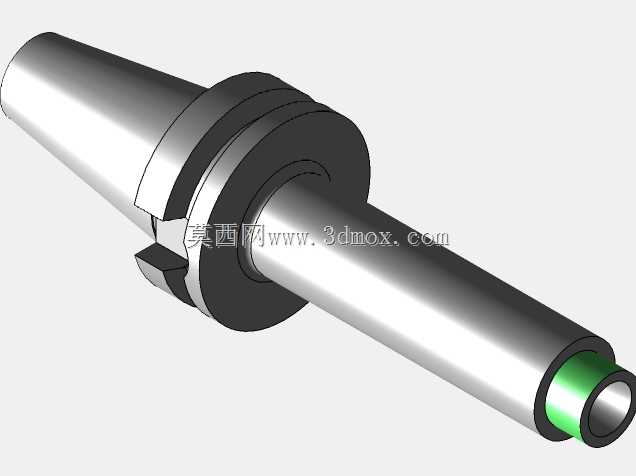

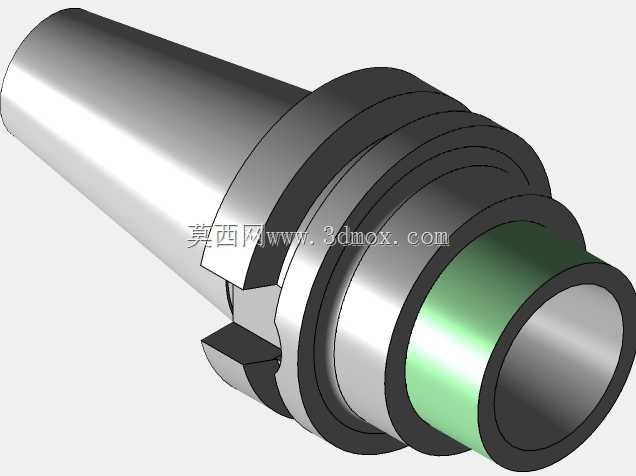

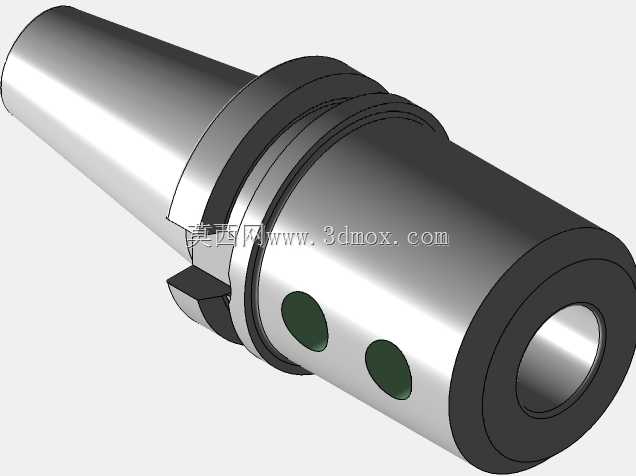

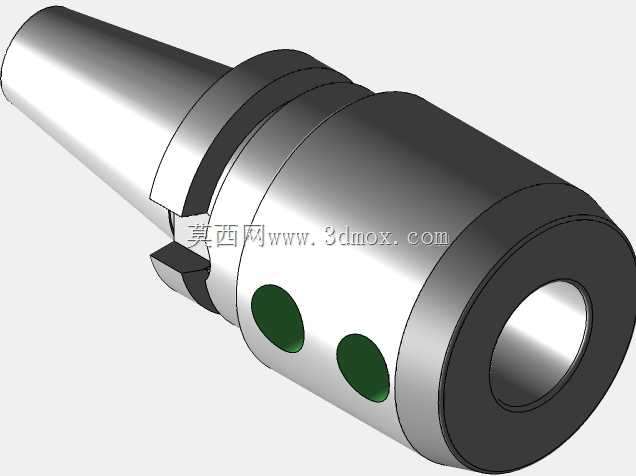

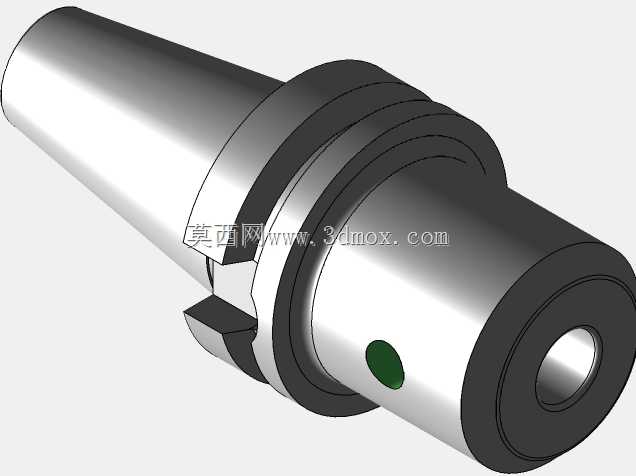

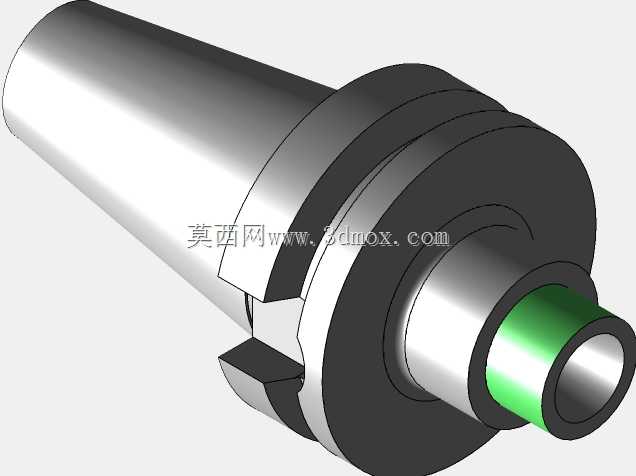

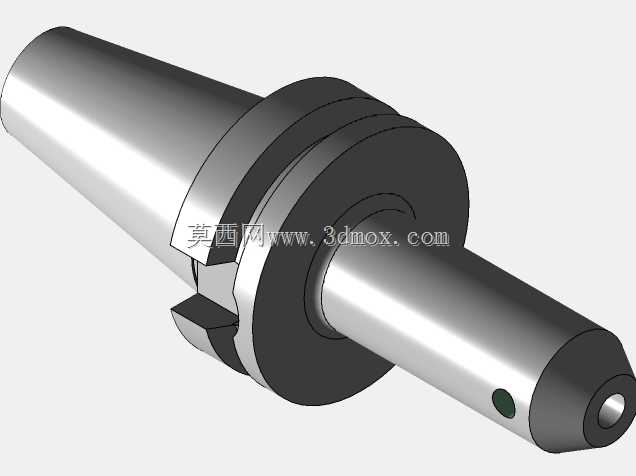

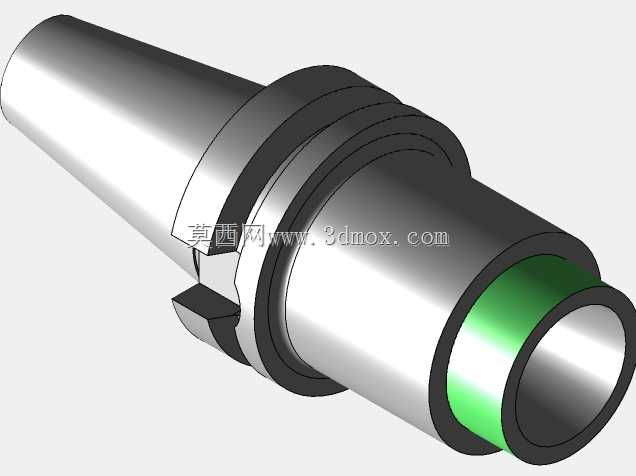

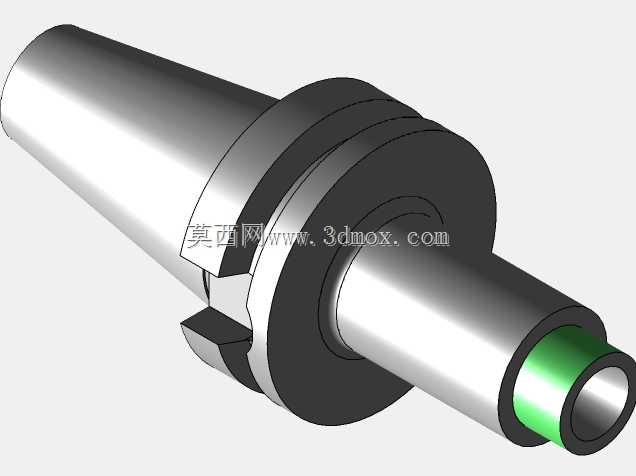

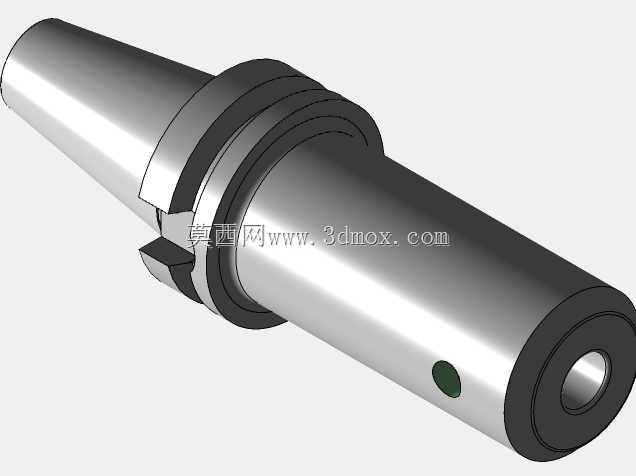

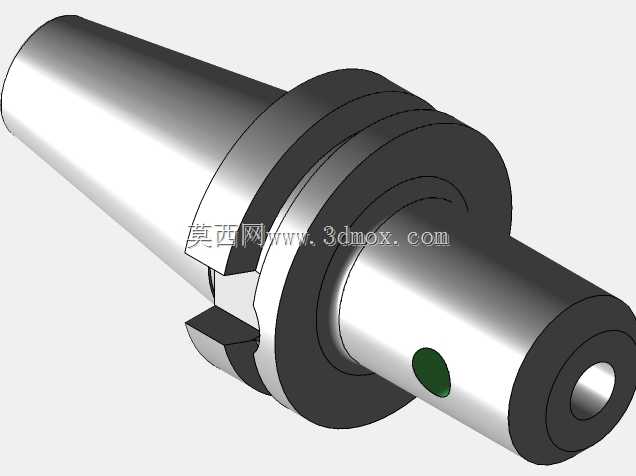

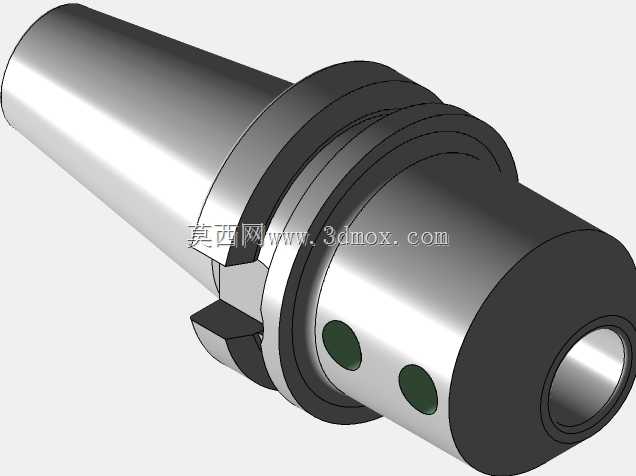

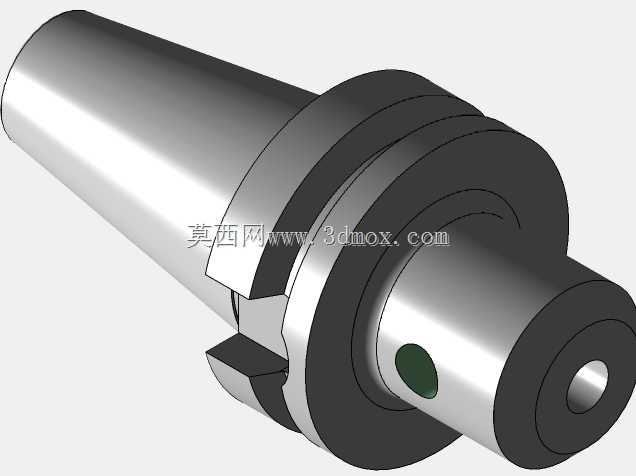

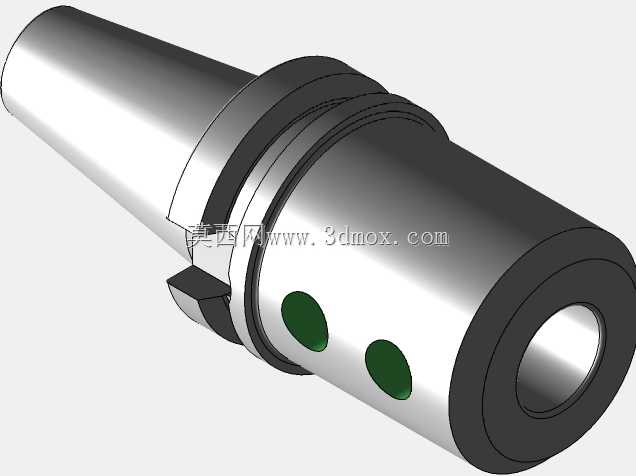

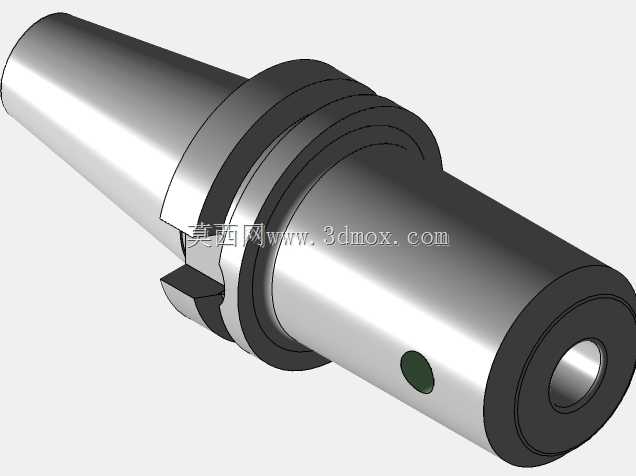

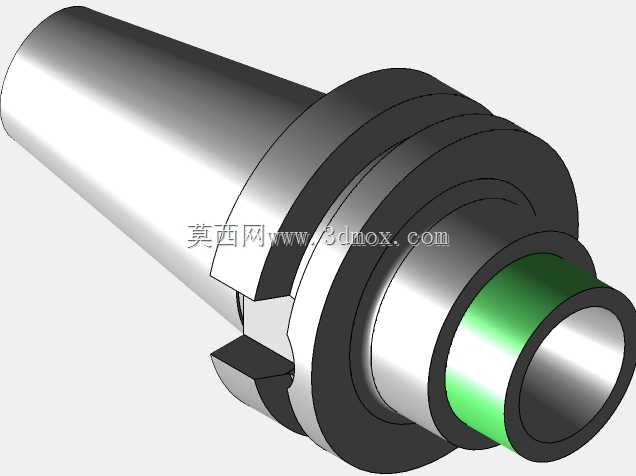

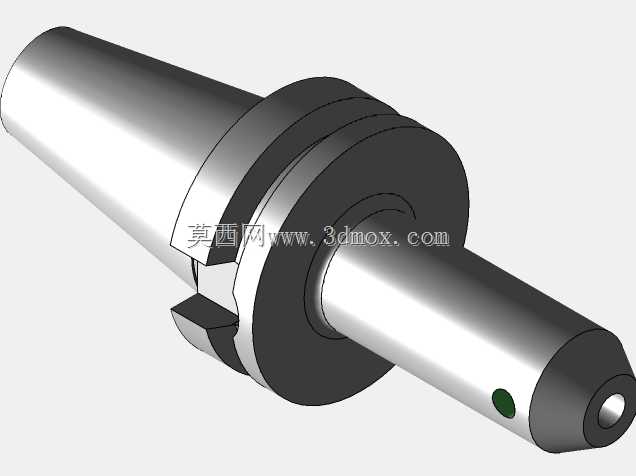

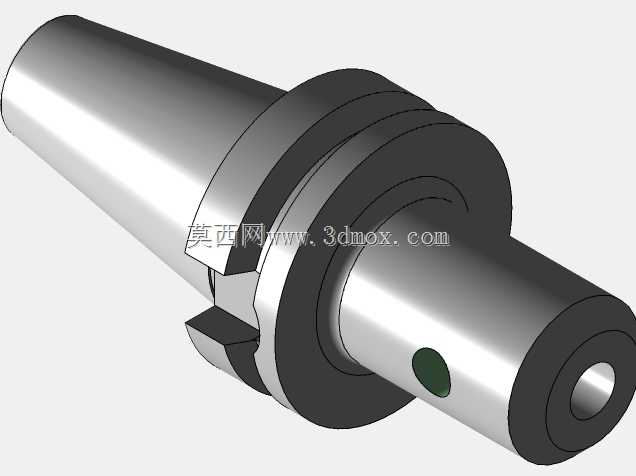

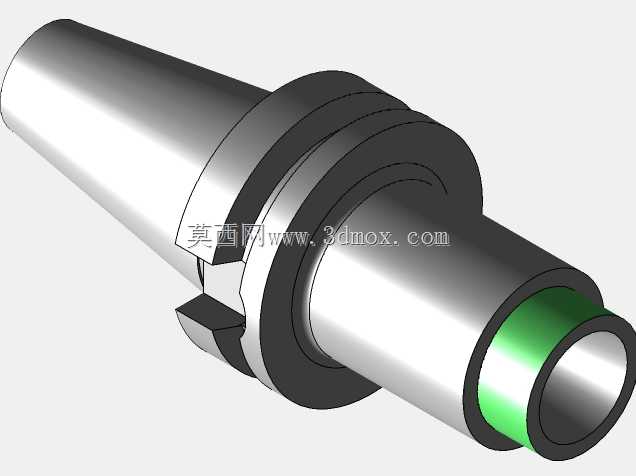

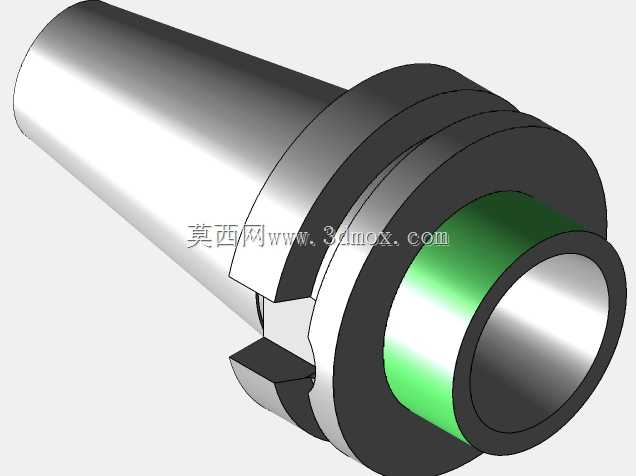

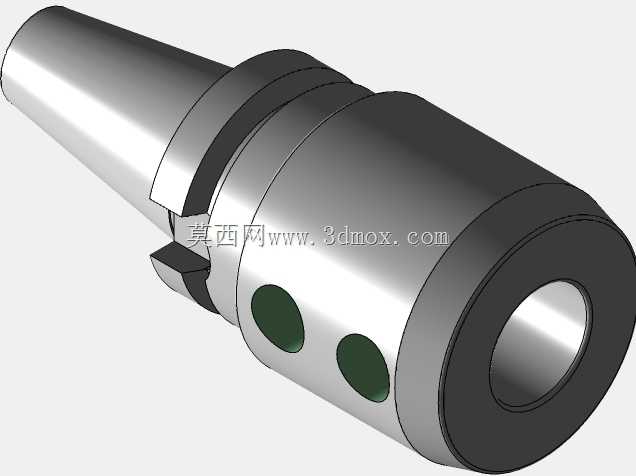

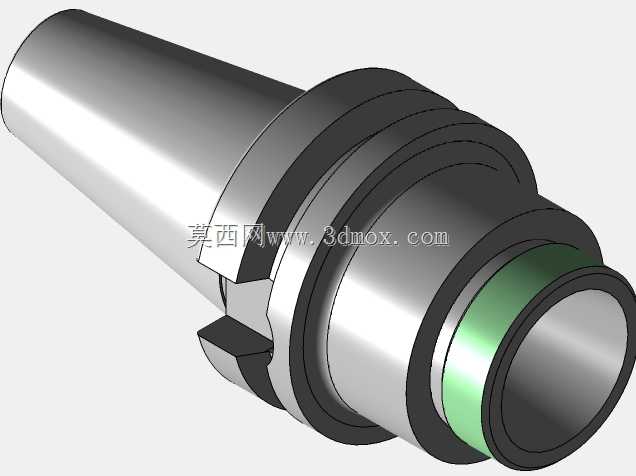

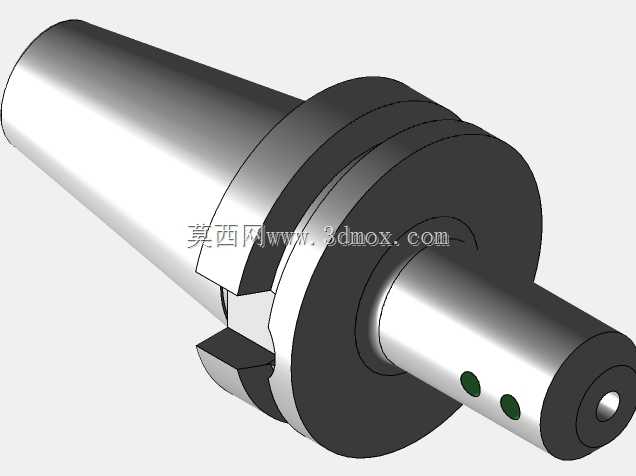

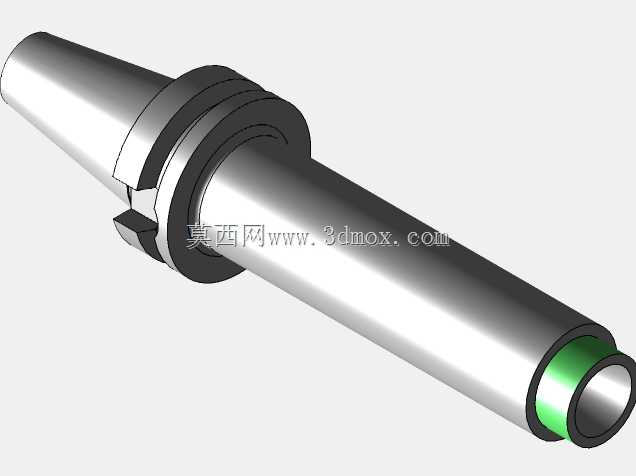

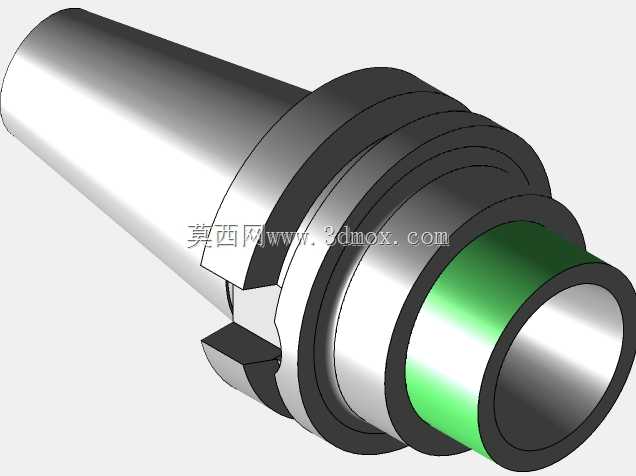

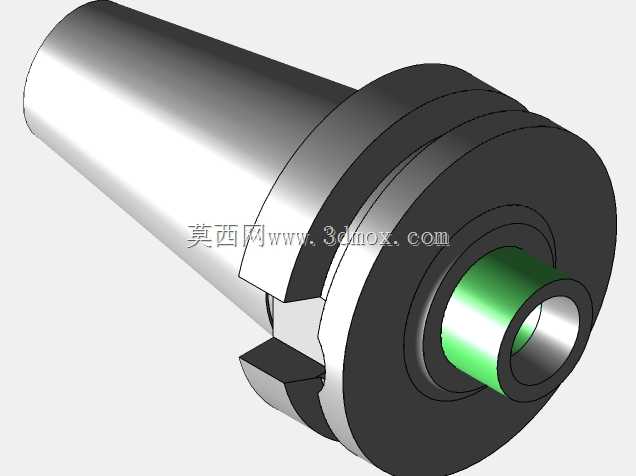

　　在数控铣削、加工中心批量加工的日常生产场景里，BT40锥度规格的刀柄刀架是7:24锥度主轴机床最通用的刀具装夹载体，覆盖立式加工中心、数控铣床、镗床等绝大多数常规金属切削设备，承担刀具定位、扭矩传递、切削振动抑制的核心作用，其结构合理性直接决定加工过程的刀具跳动精度、工件表面加工质量甚至刀具使用寿命。这款刀架采用BT系列统一的7:24锥度配合结构，锥柄部分的锥度公差严格贴合通用机床主轴的配合要求，安装时依靠锥面的紧密贴合实现径向定位，法兰端的驱动卡槽与主轴端面的驱动键配合，能够传递大扭矩切削载荷，避免重切削工况下刀柄与主轴出现相对打滑。刀架主体靠近主轴安装侧设计有对称的两个锁紧定位孔，配合主轴端面的拉丁锁紧机构，

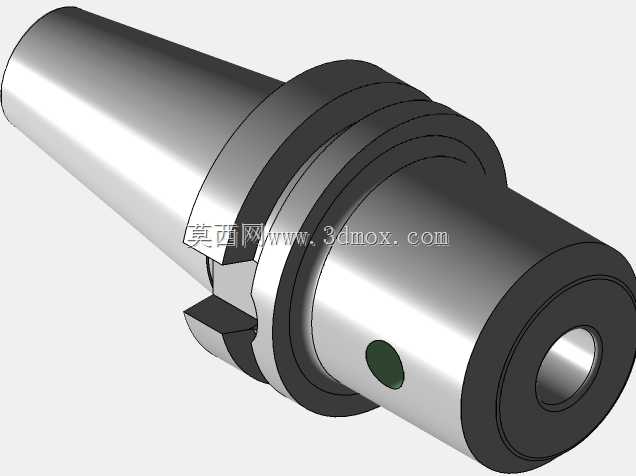

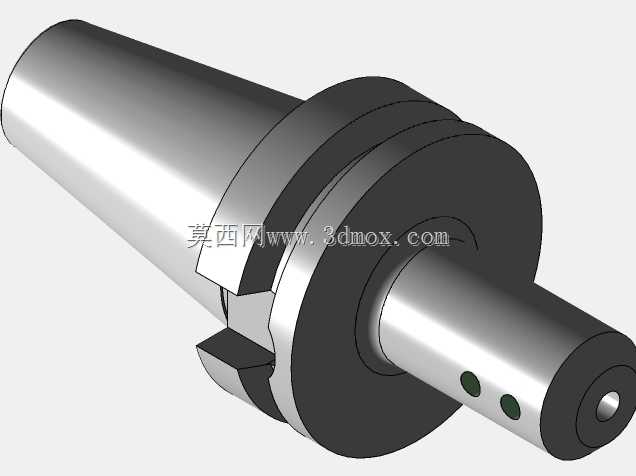

　　能够将刀柄牢牢拉紧在主轴锥孔内，保证高速旋转时的连接刚性，避免高速进给下刀柄出现窜动。从结构设计逻辑来看，这款刀架的法兰段做了加厚处理，相比薄壁刀柄能够更好地吸收粗加工时的切削冲击，减少振动向主轴端的传递；刀架的刀具安装端采用内孔直柄配合侧固锁紧的结构，可适配对应直径的直柄铣刀、钻夹头、镗刀头等切削工具，侧部的锁紧螺钉能够从径向压紧刀具柄部，保证刀具装夹的同轴度，同时兼顾装拆的便捷性，换刀时只需松开侧部螺钉即可快速更换刀具，适配批量加工时的频繁换刀需求。在安装边界尺寸上，这款刀架的锥柄大端直径、法兰厚度、整体悬伸长度都严格遵循BT40刀柄的通用尺寸规范，能够适配所有标配BT40主轴的机床，无需额外修改主轴结构或者加装转换套，

　　安装时只需将锥柄表面擦拭干净，对准主轴键槽推入后拉紧拉丁即可完成装夹，安装后刀架的外圆跳动可控制在常规加工要求的公差范围内，满足普通铣削、钻孔、镗孔等多工序的加工精度要求。实际生产应用中，这类标准刀架既可以用于粗加工工况下的大切深重切削，也能满足半精加工的精度要求，针对钢件、铸铁、铝合金等常见加工材质都能适配，搭配不同类型的刀具可完成平面铣削、轮廓铣削、孔系加工等多种加工工序，是机械加工车间不可或缺的通用工装配件。设计建模过程中，需要重点保证锥面的轮廓度公差、驱动卡槽的对称度、内孔与锥柄的同轴度，这些形位公差直接决定刀架安装后的实际使用精度，若锥面轮廓度超差，会导致刀柄与主轴贴合不紧密，加工时出现振刀、加工表面有波纹的问题；

　　若内孔与锥柄同轴度超差，会导致刀具装夹后跳动过大，不仅加工尺寸难以保证，还会加剧刀具磨损，甚至出现断刀的风险。此外，刀架的各段过渡位置都做了圆角过渡处理，避免热处理和切削受力时出现应力集中，提升刀架的整体结构强度，延长使用寿命，表面的硬化处理也能提升刀架的耐磨性能，减少反复装拆带来的表面磨损，保证长期使用后的配合精度。
