高精度浮动式攻丝卡盘SRT054适配0.5-M4丝锥

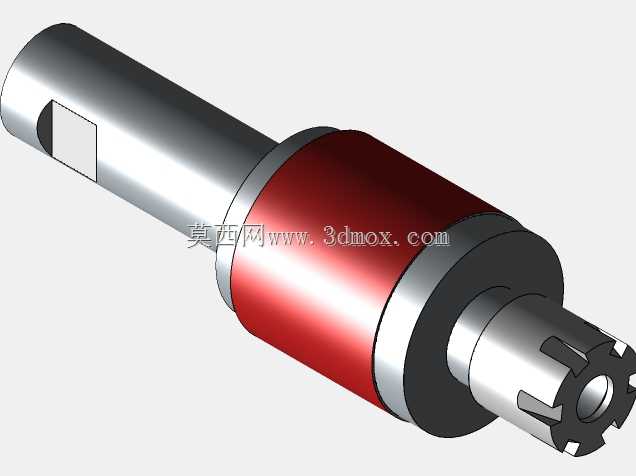

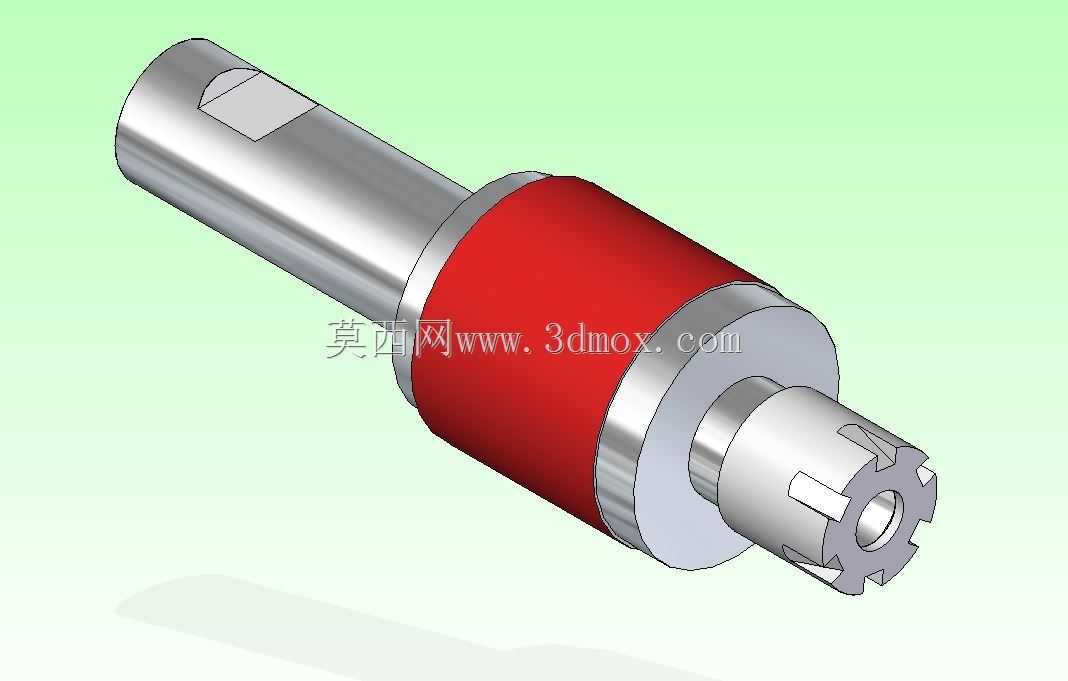

　　这款攻丝卡盘主要面向小规格螺纹加工场景，在通讯零部件、精密电子结构件、小型五金件的批量攻丝工序中应用广泛，适配加工中心、钻攻中心、台钻等多种带旋转输出的加工设备，可装夹直径0.5mm到M4规格的机用丝锥，覆盖绝大多数小型内螺纹的加工需求。从结构设计来看，卡盘采用直柄侧固式输入连接端，柄部加工有标准侧固平面，安装时可通过设备侧固螺钉锁紧，避免高速攻丝过程中出现刀柄打滑、转动滞后的问题，直柄的公差配合按照h6级精度设计，可适配绝大多数ER刀柄、钻夹头刀柄的装夹内孔，安装边界兼容性强，不需要额外定制转接套即可在常规机床上使用。中间段的红色包覆层为阻尼缓冲结构，内部集成了径向浮动与扭矩过载保护机构，这也是这款卡盘的核心功能设计：

　　在攻丝进给过程中，当机床进给量与丝锥螺距存在微小偏差时，浮动结构可提供±0.2mm范围内的径向补偿，避免丝锥受到侧向力出现崩齿、折断的问题，尤其针对铝合金、薄铜板等易变形工件的盲孔攻丝，浮动补偿可大幅降低螺纹烂牙、丝锥断裂的概率；扭矩保护结构可根据所装夹丝锥的规格调整打滑阈值，当丝锥碰到孔底硬点、或者排屑不畅扭矩突增时，内部离合机构会自动打滑，停止扭矩输出，保护贵重的小直径丝锥不会断裂在工件内部，减少工件报废与丝锥损耗。输出端采用快换式夹头结构，夹头端部带驱动卡槽，更换丝锥时不需要拆卸整个卡盘，只需要拔出前端夹套即可更换对应规格的丝锥夹套，换刀时间可缩短60%以上，适配批量加工中频繁换规格的生产需求。外形尺寸方面，

　　卡盘总长度控制在120mm以内，最大外径32mm，在狭小的加工工位内也不会和夹具、工件发生干涉，侧固柄直径为20mm，可适配绝大多数中小型加工设备的刀柄装夹范围，安装时伸出长度可根据加工深度灵活调整，最小可适配攻丝深度10mm的盲孔加工，最大可支持深度25mm的通孔攻丝。从实际使用场景来看，在通讯基站小型结构件的加工中，这类小规格攻丝卡盘的使用频率极高，因为通讯类零件多采用铝合金压铸成型，上面分布有大量M2、M3的安装螺纹孔，传统刚性攻丝很容易因为压铸件的孔位偏移、材质硬度不均导致丝锥折断，而带浮动保护的攻丝卡盘可抵消大部分安装与加工误差，将攻丝工序的良品率从85%提升到98%以上。在设计建模过程中，这款卡盘的内部浮动间隙、

　　离合弹簧的预紧力都经过实际加工验证，所有配合面的公差都按照实际加工工艺设定，比如夹头与主体的配合间隙控制在0.01mm以内，既保证浮动灵活，又不会出现径向窜动影响螺纹精度，输出端的驱动槽尺寸与标准丝锥夹套完全匹配，可兼容市面上绝大多数同规格的快换丝锥夹套，不需要定制专用配件。日常使用中，这款卡盘的维护也比较简便，只需要定期拆开中间包覆层，给内部的浮动轴承与离合机构添加润滑脂，即可保证长期使用的精度稳定性，不需要复杂的校准流程，一线操作工人经过简单培训即可完成安装、换刀、维护的全流程操作，适合量产车间的长期高强度使用。
