三轴CNC旋转加工主轴座结构设计

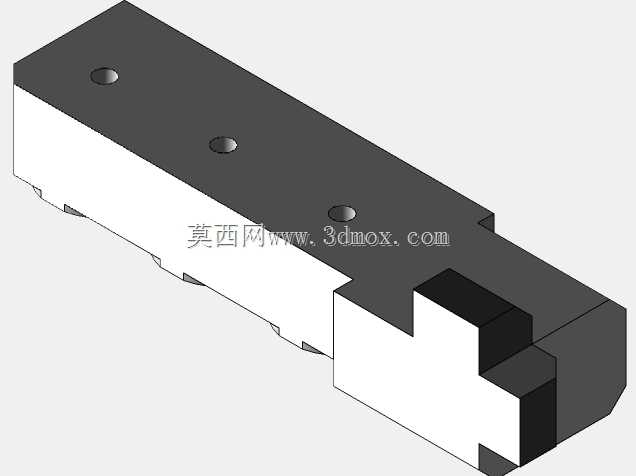

　　这款三轴联动CNC旋转主轴座，是针对中小型立式加工中心、数控钻铣床升级多面加工能力开发的核心功能附件，日常在批量加工小型阀块、3C通讯结构件、精密五金零件的场景中使用率极高，能在单次装夹的前提下完成工件三个相邻面的钻、铣、攻丝工序，彻底避免多次装夹带来的定位误差，也能大幅缩减工件上下料、重复找正的辅助工时。从结构设计逻辑来看，整体采用一体化铸铁基座作为承载主体，基座的安装底面做了0.02mm平面度的精加工处理，底面预留的两组T型槽安装位，可直接适配市面上多数行程在600mm以上的立式加工中心工作台，安装时仅需通过T型螺栓配合定位块完成找正，不需要对原有工作台做额外改造，基座侧面的定位基准边可直接靠紧工作台侧定位条，

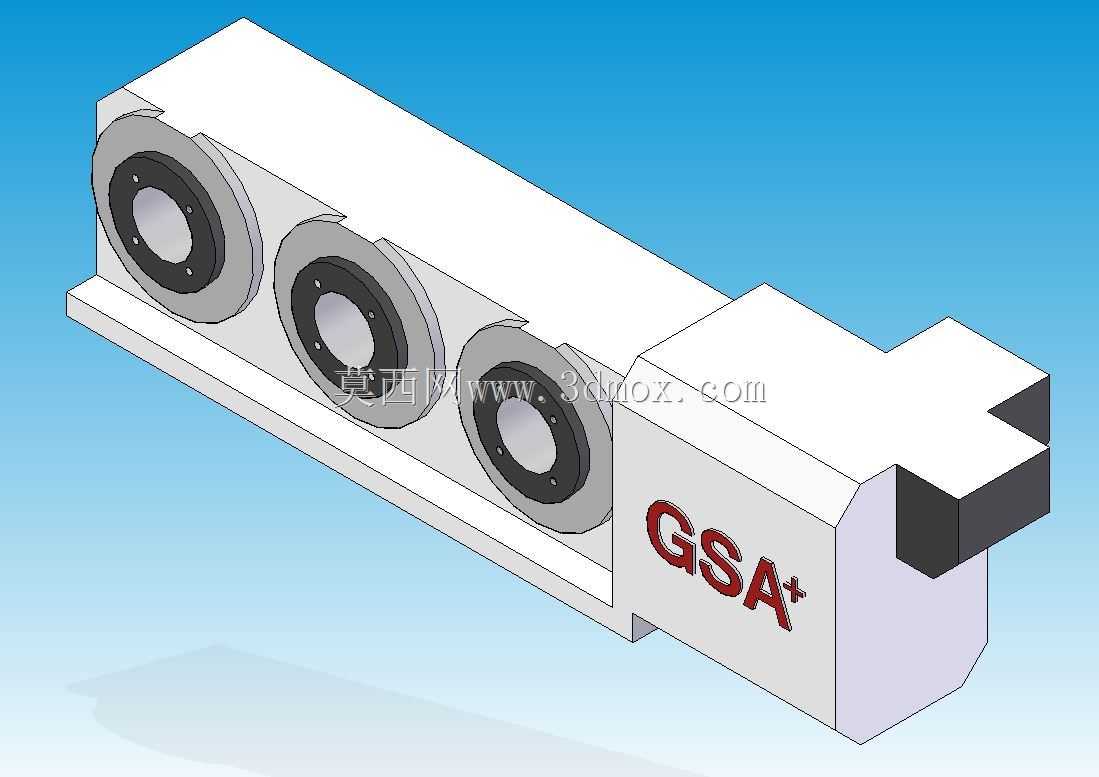

　　找正时间能控制在半小时以内。三个回转主轴单元沿基座长度方向等距排布，相邻主轴的中心距严格控制在120mm，每个主轴单元的前端采用标准ER25夹头接口，可夹持直径范围2-16mm的刀具或工件接杆，主轴内部采用成对安装的角接触球轴承，预紧力通过后端的锁紧螺母精准调节，保证主轴在最高3000rpm的回转转速下，端面跳动量控制在0.005mm以内，径向跳动不超过0.003mm，完全满足精密加工的精度要求。驱动端的结构集成在基座尾部的方形安装仓内，每个主轴对应独立的同步带轮传动结构，仓体预留的伺服电机安装法兰可适配400W、750W两种规格的通用伺服电机，用户可根据自身加工的负载需求灵活选配，传动比设置为1:1.5，既保证足够的切削扭矩输出，

　　也能避免传动结构过于庞大占用机床的有效加工行程。基座侧面的防护结构做了全封闭设计，同步带轮、轴承等运动部件完全包裹在壳体内部，仅在主轴前端设置了气幕防护接口，接入机床压缩空气后可形成持续向外的气流屏障，阻挡加工过程中的切削液、金属碎屑进入主轴内部，延长轴承和密封件的使用寿命。从安装边界尺寸来看，整个主轴座的总长度控制在480mm，宽度160mm，不含电机的总高度为180mm，安装后不会和加工中心的Z轴护罩、刀库结构产生运动干涉，基座尾部的电机安装位可根据机床的实际布局选择左侧或右侧安装，适配不同操作习惯的车间布局。在实际加工应用中，这款旋转座既可以作为多工位加工的动力头使用，也可以搭配专用夹具作为第四轴回转工作台的扩展单元，

　　在加工小型零件的侧向孔系、侧向槽特征时，不需要将工件多次翻面，仅通过主轴的分度旋转就能完成所有特征的加工，针对通讯类小型铝合金结构件的加工，单工序的加工效率能提升40%以上，同时能将多次装夹带来的位置度误差控制在0.02mm以内，满足精密零件的形位公差要求。设计过程中特意将三个主轴的中心高统一设置为100mm，和标准机床虎钳的装夹中心高匹配，用户搭配常规机用虎钳装夹工件时，不需要额外调整垫铁高度就能直接对齐主轴中心，减少了工装调整的工作量。基座内部还预留了冷却油道，可接入机床的冷却循环系统，在长时间连续加工时带走主轴运转产生的热量，避免热变形导致的精度漂移，油道的进出口都设置在基座的安装底面，安装后管路可沿工作台T型槽排布，不会和加工区域的切屑、刀具产生干涉。每个主轴单元的前端都设置了独立的主轴锁紧机构，在完成分度定位后可通过气压驱动锁紧销插入主轴后端的定位槽，锁紧扭矩可达80N·m，在进行重切削加工时不会出现主轴偏移的问题，保证加工过程的稳定性。
