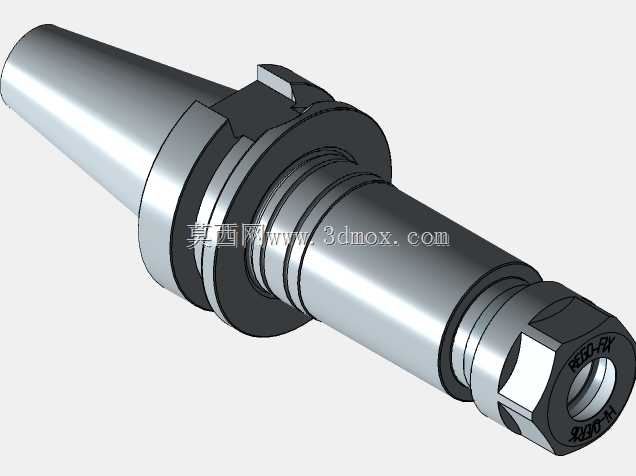

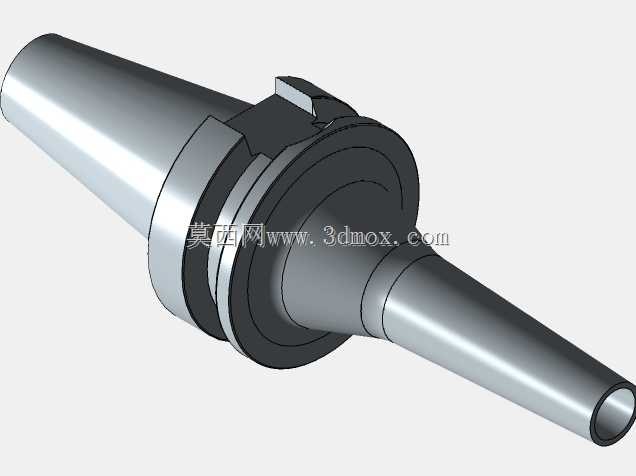

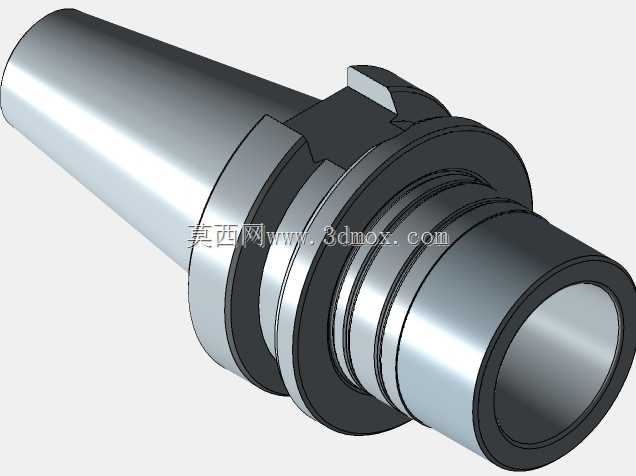

BT30型REGO固定结构数控刀柄

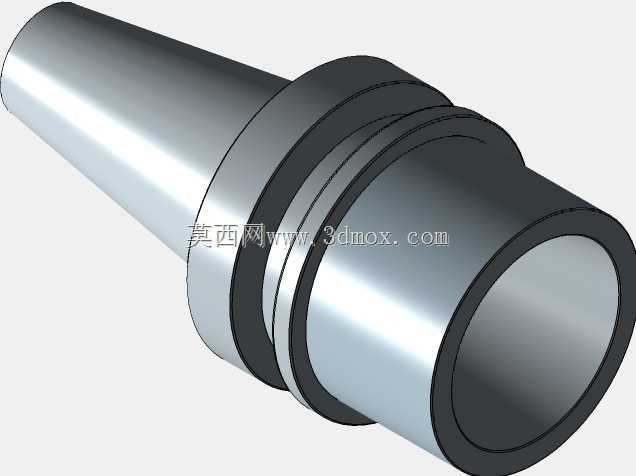

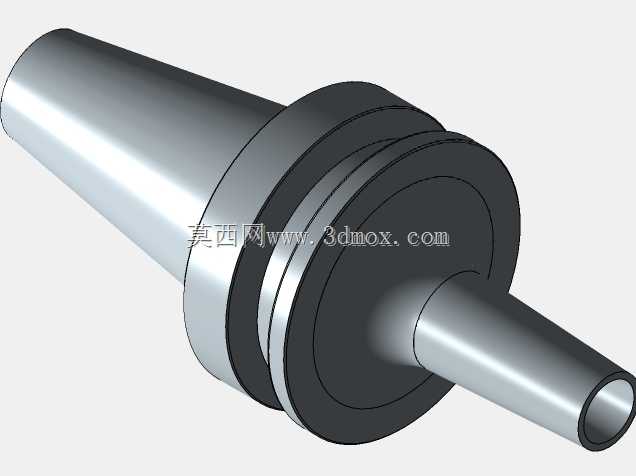

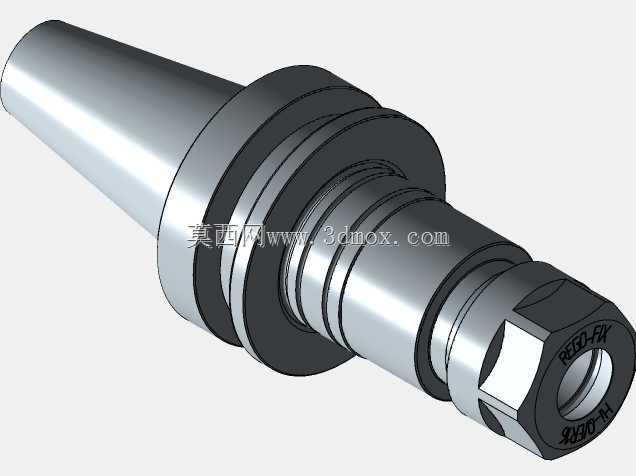

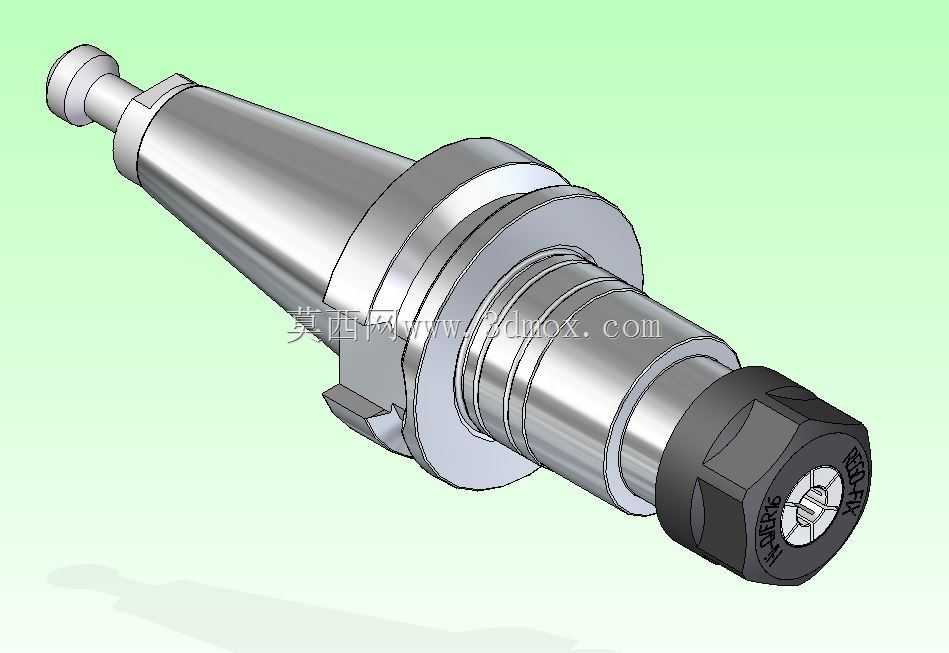

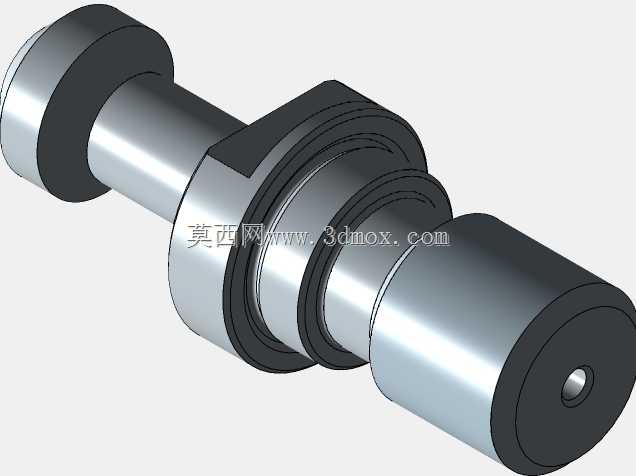

　　在数控铣削、加工中心批量生产场景中，刀具装夹的同轴度、夹持刚性直接决定加工件的形位公差与表面质量，这款BT30规格REGO固定结构刀柄，正是针对中小规格数控设备的高速轻载加工需求设计的刀具夹持部件。从结构设计逻辑来看，锥柄部分严格遵循BT30锥度标准，7:24的锥面配合精度控制在AT3级以内，能与机床主轴锥孔实现无间隙贴合，锥柄尾部的拉钉适配标准主轴拉爪结构，换刀时可被机械手准确抓取，满足自动化加工线的快速换刀要求。靠近锥柄根部的法兰盘设置了对称的驱动卡槽，换刀过程中机械手的卡爪可卡入卡槽传递扭矩，避免刀柄在换刀旋转时出现打滑偏移，同时法兰端面与主轴端面的贴合间隙控制在0.002mm以内，有效抑制高速旋转时的刀柄颤振。

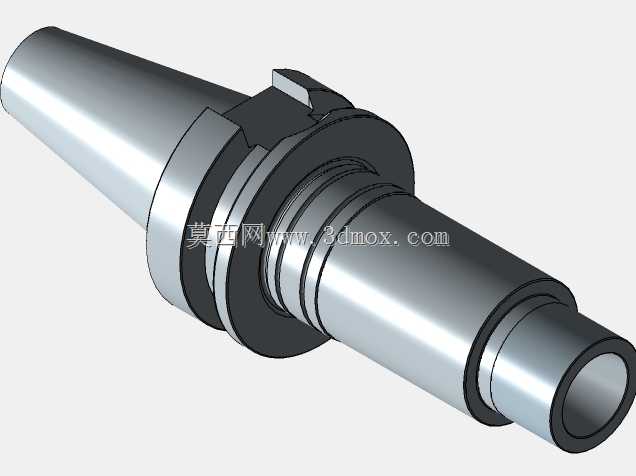

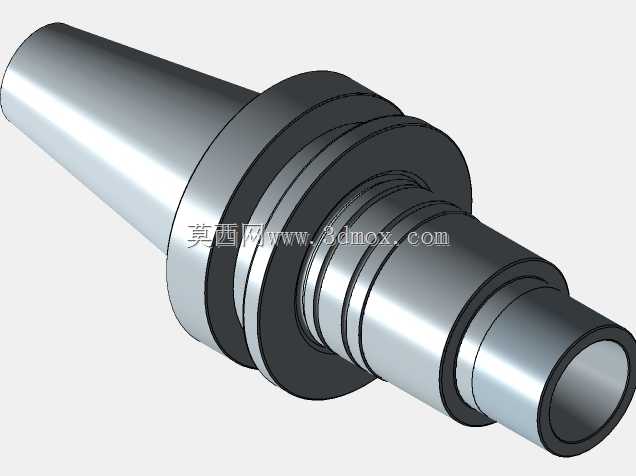

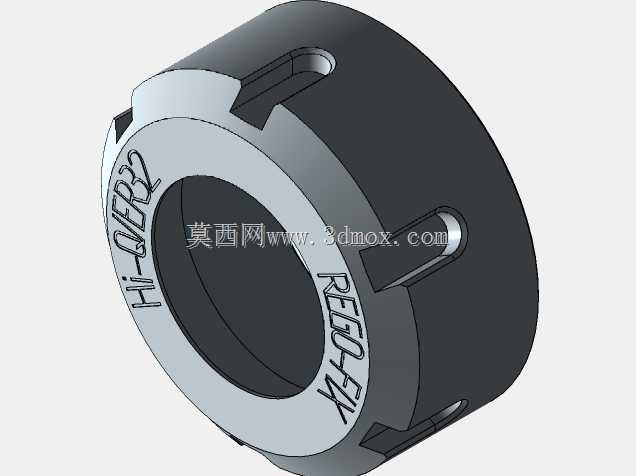

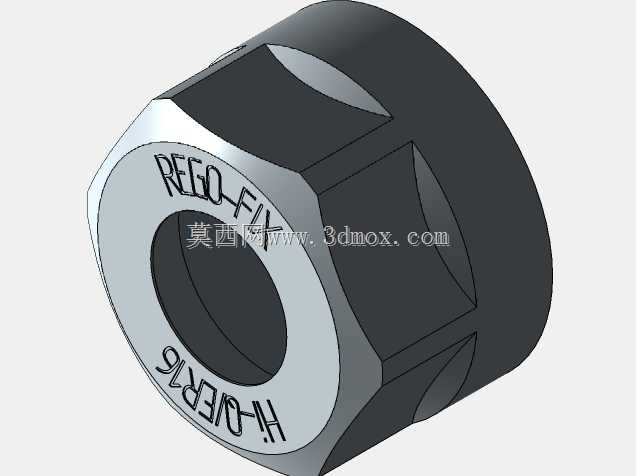

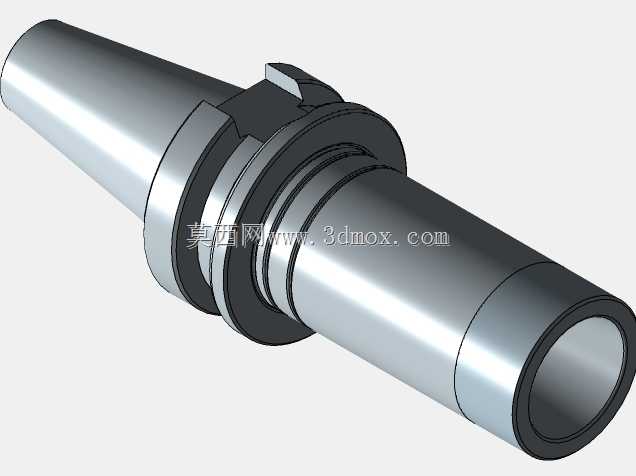

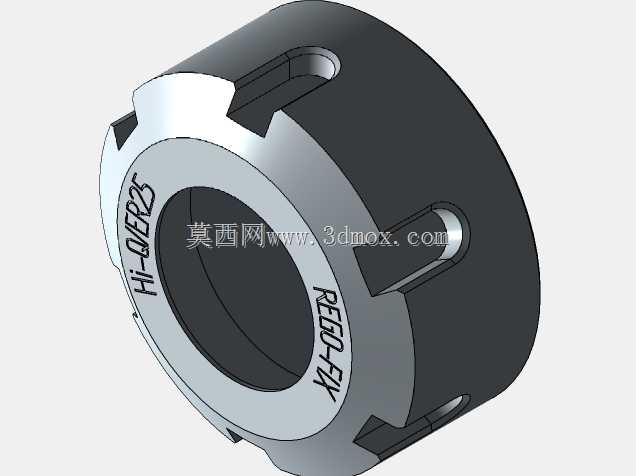

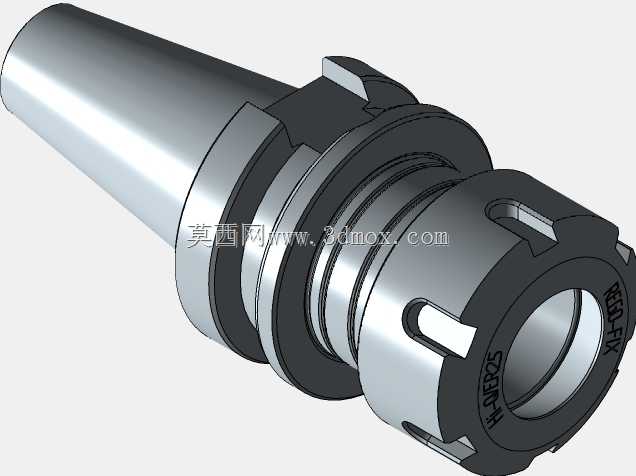

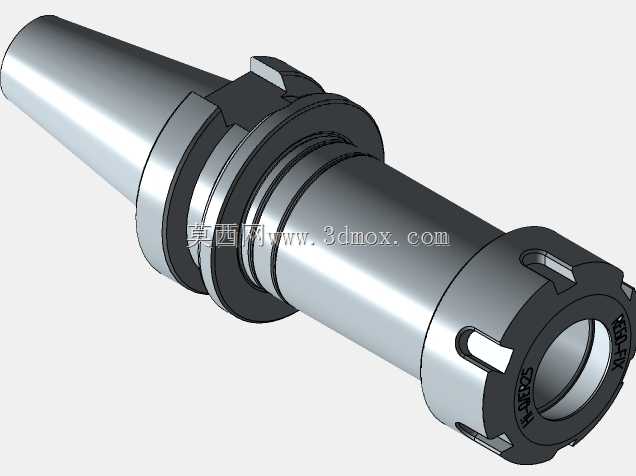

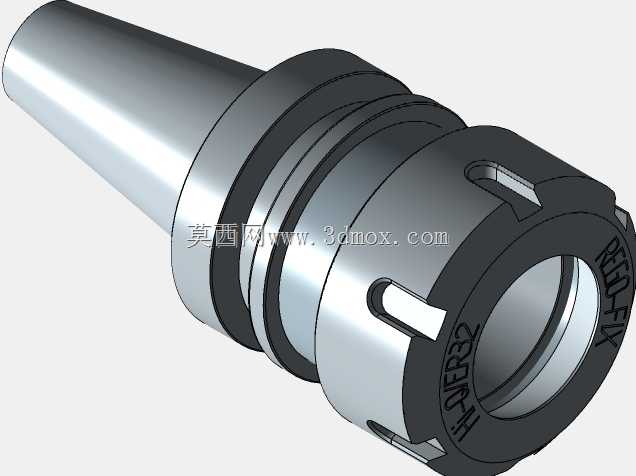

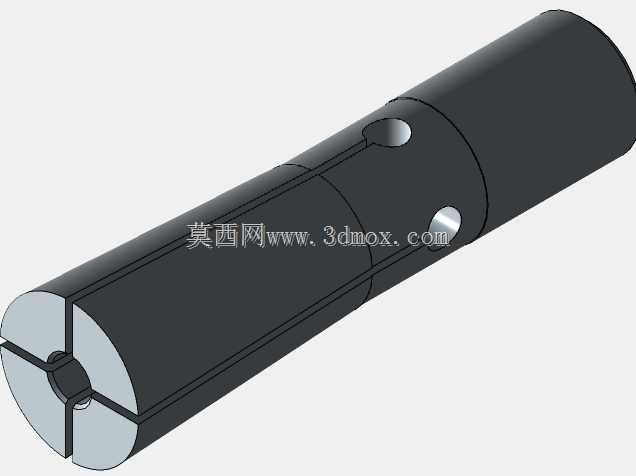

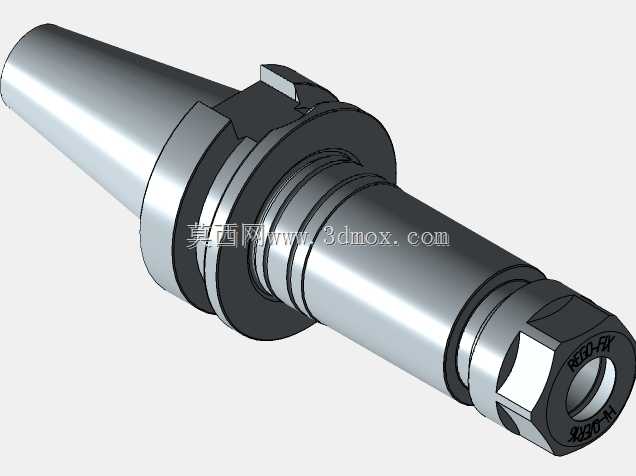

　　中间的杆身部分做了等强度变径设计，在保证整体刚性的前提下尽可能缩减杆身直径，拓展了加工深腔、侧壁避让时的作业空间，避免杆身与工件、夹具发生干涉，杆身表面做了淬硬处理，硬度达到HRC58以上，日常装拆、搬运过程中不易产生磕碰划痕，长期使用也不会因表面磨损影响装夹精度。前端的REGO固定锁紧结构采用了高精度ER型夹头适配设计，锁紧螺母的滚花与端面卡槽经过精密加工，使用专用扳手锁紧时可均匀施加径向夹紧力，让夹头对刀具柄部形成360度全周包裹夹持，夹持直径覆盖常规3-20mm范围的直柄铣刀、钻头、铰刀等刀具，装夹后刀具的径向跳动可控制在0.005mm以内，有效延长刀具使用寿命，提升加工面的光洁度。从安装边界尺寸来看，

　　这款刀柄的锥柄大端直径为31.75mm，法兰盘直径46mm，整体有效长度适配常规100mm以内的悬伸需求，安装时机床主轴端面到刀柄前端螺母的距离可根据加工深度需求选择对应规格，不会超出BT30主轴的额定承载范围。实际生产应用中，这类刀柄多用于立式加工中心、数控铣床的有色金属、普通钢材的铣削、钻削、铰削加工，在3C产品零部件加工、小型模具型腔加工、通用机械零件批量生产场景中适配性极强，相比普通弹簧夹头刀柄，REGO固定结构的锁紧可靠性更高，在断续切削、小进给大切深的加工工况下，不会出现刀具打滑、退刀的问题。设计过程中还考虑了日常维护的便利性，刀柄内部的中心通孔可连通主轴的内冷通道，高压切削液可通过通孔直达刀具切削刃位置，

　　及时带走切削热量并冲排切屑，刀柄各配合面均做了防锈处理，日常存放时只需涂抹少量防锈油即可避免锈蚀，每次换刀时擦拭干净锥面与夹头配合面，就能长期保持装夹精度。需要注意的是，这类刀柄安装时必须保证锥面无铁屑、无油污残留，锁紧螺母时需使用对应规格的扭矩扳手，按照额定扭矩锁紧，避免锁紧力过大导致螺母变形、夹头碎裂，或是锁紧力不足导致加工时刀具移位。
