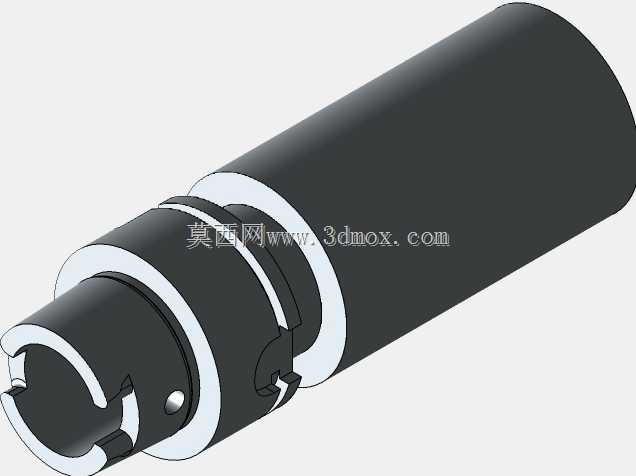

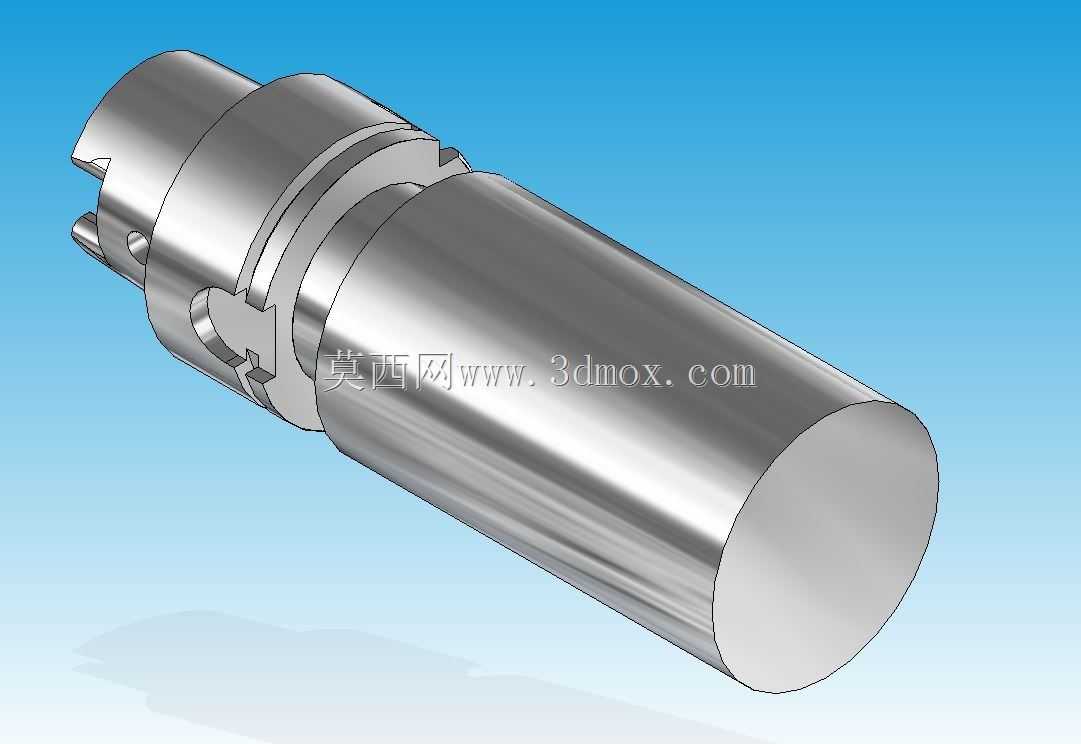

HSK A40规格数控刀架毛坯结构设计

　　这类刀架毛坯适配的是配置HSK A40规格主轴的中小型高速加工中心，常见于3C零部件精密加工、小型模具型腔精加工、医疗器械零件铣削等工况，这类场景普遍要求刀架在频繁换刀过程中保持稳定的定位精度，同时承受高速旋转下的离心力载荷，因此毛坯的材质致密性、结构强度冗余都需要在设计阶段做充分考量。设计这类毛坯的时候，首先要明确成品刀架的核心功能边界：一是要实现与刀库卡槽的精准配合，保证换刀机械手取刀、送刀的位置一致性，因此毛坯侧部的驱动卡槽、定位缺口位置预留的加工余量需要对称分布，避免单侧余量过大导致加工后卡槽位置出现壁厚差，影响换刀时的受力平衡；二是要保证刀柄装夹端的结构强度，毛坯的前端锥面配合区域预留的余量需要覆盖后续磨削工序的切削层，在数控加工中心的刀具装夹体系里，HSK系列刀柄凭借锥面与端面双重定位的高刚性优势，已经成为高速铣削、高精度镗削工序的主流装夹载体，而配套的刀架作为刀库与主轴之间的刀具承载、定位、换刀衔接部件，其毛坯件的结构合理性直接决定了后续精加工的余量分配、成品力学性能以及长期使用的装夹精度保持性。这款HSK A40规格的刀架毛坯，整体采用回转体主体加侧部定位卡槽的复合结构，主体圆柱段为后续精加工刀柄夹持内孔、端面定位面预留了均匀的加工余量，避免余量不均导致的精加工切削应力变形，同时毛坯的外圆同轴度预留公差控制在合理区间，减少后续粗车工序的走刀次数，提升加工效率。从实际应用场景来看，

　　同时不能因为余量过大导致内部锻造流线被过度切断，保留金属纤维的连续走向来提升成品的抗疲劳性能。从安装边界来看，这款刀架毛坯的主体圆柱外径、总长度都严格匹配HSK A40规格对应的刀库刀位尺寸限制，毛坯的后端圆柱段直径略小于成品的安装基准直径，方便后续加工时的车床装夹定位，侧部的传动卡槽毛坯轮廓与成品卡槽的偏移量控制在单边2mm以内，既给铣削工序留够了刀具让刀空间，又不会因为多余材料过多增加材料成本与加工时长。在实际生产流程里，这类毛坯一般采用模锻工艺成型，相比圆钢直接下料的毛坯，模锻件的内部金相组织更致密，纤维流线沿着刀架的受力方向分布，在长期承受换刀冲击、高速旋转离心力的工况下，出现开裂、变形的概率会大幅降低。设计阶段还需要考虑后续机加工的工艺性：毛坯的两端都预留了工艺夹头位置，方便车床粗加工时的双顶装夹，外圆表面的拔模斜度控制在合理范围，既方便脱模，又不会导致后续粗车时的切削量波动过大；侧部的定位凸台毛坯采用圆弧过渡设计，避免锻造时出现应力集中导致的毛坯裂纹，同时也给后续铣削加工的刀具进刀预留了平滑的切入路径。很多工程师在设计这类刀架毛坯的时候容易忽略一个细节：就是毛坯的端面与外圆的垂直度预留公差，如果毛坯本身的端面跳动过大，后续粗加工时的装夹找正时间会大幅增加，甚至会出现个别位置余量不足导致的废品，因此这款毛坯在锻造后的初步校形工序里，就将端面跳动控制在0.5mm以内，外圆圆度误差控制在0.3mm以内，

　　给后续的机加工工序提供稳定的工艺基准。从功能特性上来说，成品刀架需要同时承担刀具夹持、换刀定位、扭矩传递三个核心作用，对应的毛坯结构在这三个功能区域都做了针对性的余量加强：夹持内孔对应的毛坯壁厚厚实，保证精加工后有足够的壁厚承受刀柄的拉紧力，不会在高速旋转时出现夹持腔变形；换刀定位对应的侧部卡槽位置，毛坯预留了足够的硬度层加工余量，后续热处理后可以通过磨削获得高精度的定位面；扭矩传递对应的驱动键槽位置，毛坯的局部厚度做了加强，避免传递切削扭矩时出现键槽崩裂的问题。在实际的设备选型匹配中，这类刀架毛坯加工完成后，可以适配圆盘式刀库、链式刀库的标准刀位，换刀时的机械手抓取位置与毛坯预留的抓取外圆位置完全对应，不需要额外做结构修改，

　　能够直接对接主流的高速加工中心换刀系统。另外，毛坯的整体重量控制也经过了核算，相比同规格的圆钢下料毛坯，模锻成型的这款毛坯重量减轻了15%左右，既降低了材料成本，也减少了刀库运转时的负载，对于刀库的长期使用寿命也有正向作用。很多一线的加工工艺人员会发现，刀架成品的精度保持性很大程度上取决于毛坯的残余应力水平，因此这款毛坯在锻造后会安排正火处理，消除锻造过程中产生的内应力，避免后续机加工完成后出现应力释放导致的变形，这一点在设计阶段就已经纳入了工艺考量，毛坯的结构形状尽量避免出现 abrupt 的截面变化，减少热处理过程中的应力集中倾向。从安装适配的角度来说，这款刀架毛坯加工完成后的总长度、最大外径都严格遵循HSK A40刀架的标准尺寸边界，不会出现装入刀库后与相邻刀位的刀具发生干涉的问题，前端的刀柄配合端长度也符合标准要求，保证刀柄装入后拉紧钉的位置能够与主轴的拉紧机构精准对接，不会出现拉紧行程不足或者过拉紧的问题。
