JH金属快装对接接头结构设计

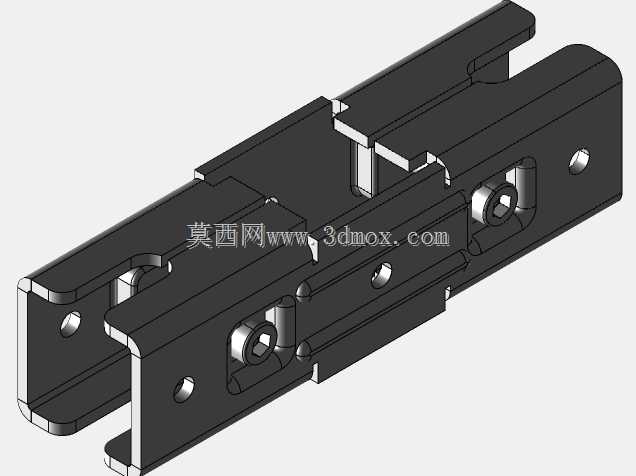

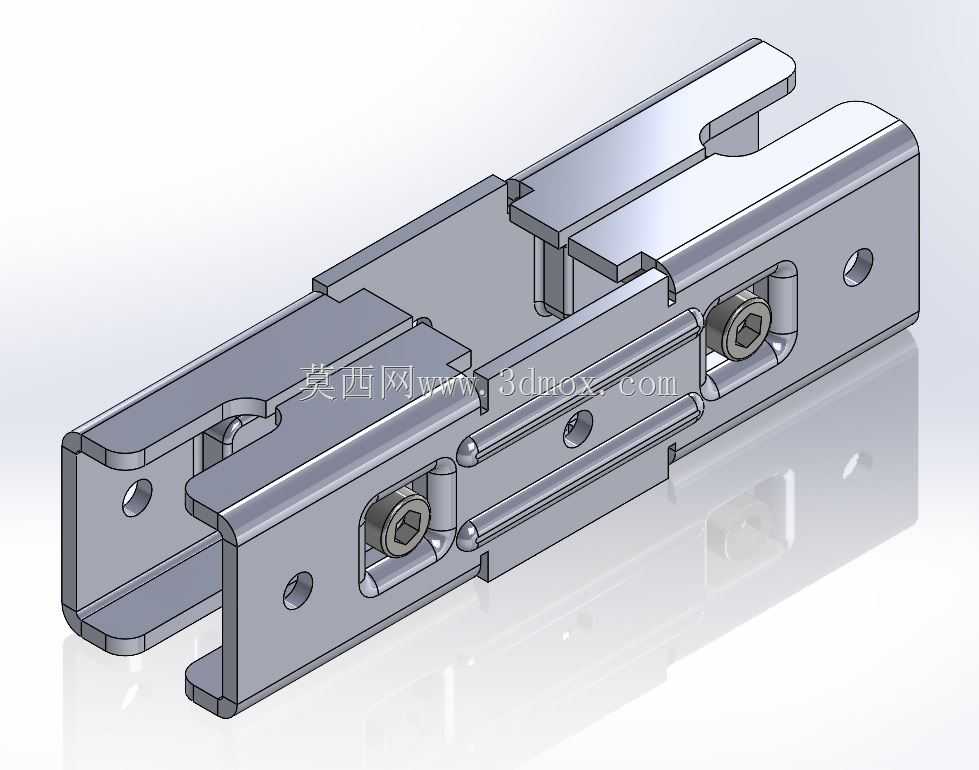

　　在通讯基站布线、户外机柜走线、工业通讯链路搭建场景中，这类金属对接接头是实现硬质金属构件快速拼接、保证连接段结构刚性的核心五金件，区别于常规螺纹拧接的接头结构，这款JHSET-C型接头采用双侧滑槽卡接配合内六角锁紧螺钉的组合结构，无需在对接构件上加工复杂的配合螺纹，仅需在待连接的型材端侧加工出对应宽度的导向槽，即可完成快速对位拼接，大幅降低现场施工的装配难度，尤其适合高空作业、狭小机柜内部等操作空间受限的通讯施工场景。从结构设计逻辑来看，这款接头的主体采用对称式双侧折边结构，折边高度与待连接的通讯安装型材的槽腔深度完全匹配，装配时接头的两个折边分别嵌入两侧待对接型材的内置滑槽中，折边外侧与型材槽腔内壁的配合间隙控制在0.1mm以内，

　　既保证拼接过程中可以顺畅滑动对位，又能避免拼接完成后出现横向窜动。接头本体上预留的两个内六角螺钉安装位，分别对应两侧型材的锁紧区域，当两侧型材滑动到预设对接位置后，拧紧内六角螺钉即可让螺钉端部顶紧型材滑槽的底面，通过摩擦力实现接头与型材的刚性锁止，不需要额外的焊接、铆接工序，后期维护拆卸时仅需松开螺钉即可拆分对接段，方便通讯链路的后期调整与构件更换。在安装边界设计上，接头的整体长度适配6s规格通讯型材的标准对接间距，本体上预留的两个光孔分别对应型材上的标准安装孔位，当需要额外增加防松可靠性时，可以通过光孔穿装圆柱销，实现接头与型材的径向定位，彻底避免长期户外使用过程中因为振动、温度形变导致的螺钉松动、对接错位问题。

　　接头的外形做了全圆角钝化处理，所有锐边都做了R0.5以上的倒圆角，一方面避免装配过程中划伤施工人员、划破通讯线缆的外护套，另一方面也能减少户外使用过程中的应力集中，降低长期交变载荷下出现结构开裂的风险。从实际使用的工况适配性来看，这款接头的整体结构采用等强度设计，折边的厚度、本体的加强筋凸起都经过受力校核，在承受通讯型材自身重量、线缆挂载重量以及户外风载带来的侧向拉力时，接头的最大形变值控制在0.05mm以内，完全满足通讯构件长期使用的形位公差要求，不会因为接头形变导致对接段的型材出现错位、安装平面度超差的问题。不同于塑料材质的快接接头，这款全金属结构的接头可以适应-40℃到85℃的户外工作温度区间，不会因为低温脆化、

　　高温软化导致连接失效，表面做了钝化镀锌处理，在沿海高盐雾、工业高腐蚀的环境下也能保证足够的使用寿命，不需要频繁做防腐维护。在结构细节处理上，接头的滑槽导入端做了15°的导向斜角，现场装配时不需要完全精准对位，只要将接头大致对准型材滑槽端口，顺着导向斜角即可顺利滑入，大幅降低高空作业时的对位难度，减少施工耗时。内六角螺钉的沉孔深度做了精准控制，螺钉拧紧后端面完全沉入沉孔内部，不会突出接头表面，避免后续安装其他通讯配件时出现干涉，也不会因为突出的螺钉头勾挂线缆、积留雨水造成腐蚀。接头中部的凸起加强筋沿着对接受力方向布置，在不增加整体壁厚、不提升构件重量的前提下，将接头的抗弯强度提升了40%以上，相比同规格的平板式对接接头，抗侧向弯折的能力更强，适合长跨距通讯型材的拼接场景。在实际选型适配过程中，这款接头可以直接配套标准的6系通讯安装型材使用，不需要针对型材做二次加工，仅需保证型材内置滑槽的尺寸符合通用标准即可完成适配，不需要定制特殊规格的型材，大幅降低通讯安装项目的物料采购成本与加工成本。
