可调式地板止动锤锁支撑锁紧结构

　　在架空活动地板的安装运维场景中，这类带锤锁结构的可调支撑件是核心的连接锁紧部件，主要应用于数据中心机房、程控交换机房、洁净厂房、智能化办公区的架空地板铺设作业，承担地板板块的承重支撑、水平高度调节以及板块间的位置锁止功能，避免地板在人员走动、设备推移过程中出现移位、翘边、异响等问题。

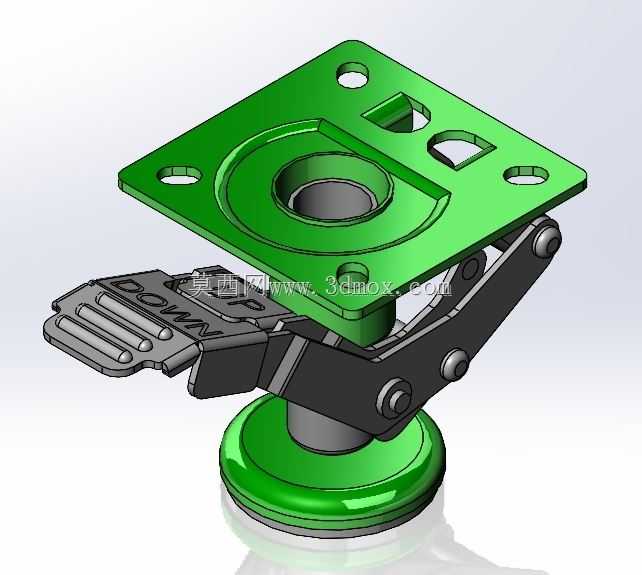

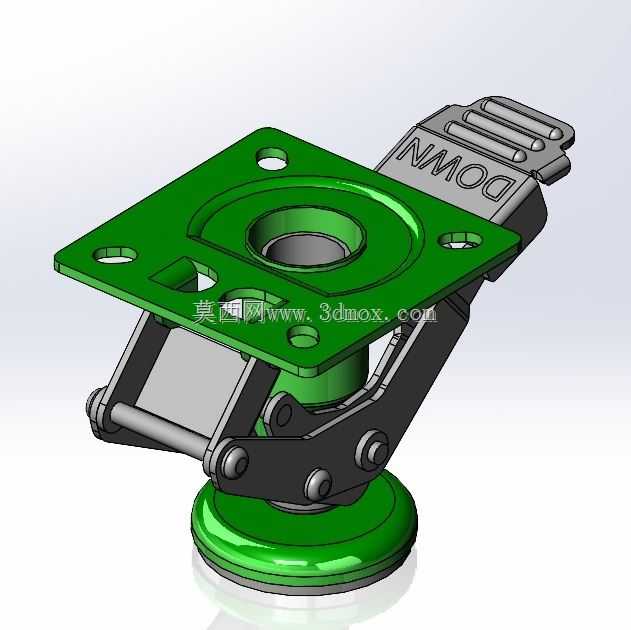

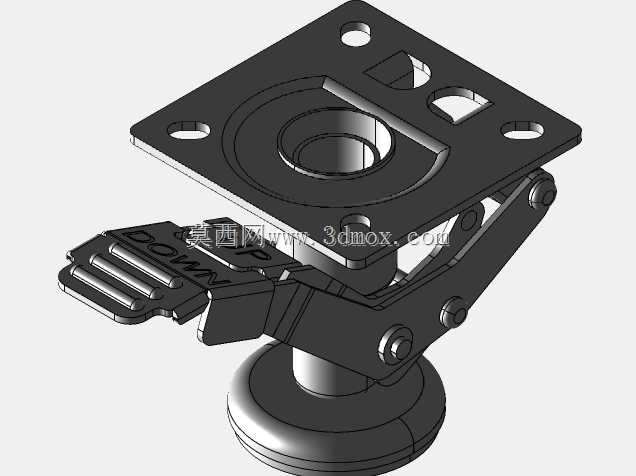

　　从实际使用的功能逻辑来看，该结构分为上部安装法兰、中部连杆铰接调节机构、下部支撑底座以及侧置的脚踏锁止扳件几个部分。上部的方形安装法兰开设有四个对称分布的安装通孔，用于通过紧固件与地板板块的底部预设安装位固定连接，法兰盘面做了下沉式的环形凸台设计，既可以提升法兰自身的结构刚度，避免长期承重出现盘面形变，也能为中部的升降调节螺杆提供定位基准，保证螺杆与法兰面的垂直精度，防止调节过程中出现卡滞。法兰盘面上额外开设的异形镂空槽，一方面是为了避让地板底部的加强筋或者走线卡扣，另一方面也能减少零件的整体用料，在不降低结构强度的前提下控制自重。

　　中部的多连杆铰接结构是实现高度调节与锁止的核心，采用双组对称布置的铰接臂，通过圆柱销轴实现各臂体间的转动连接，铰接位置的销轴配合面预留了合理的间隙公差，既保证臂体转动时的顺畅度，也避免间隙过大导致支撑时出现旷量晃动。当需要调整地板高度时，扳动侧置的脚踏扳件，连杆机构会带动中部的升降螺杆产生轴向位移，实现支撑高度的无级调整，调整到预设高度后，扳件上的止动结构会自动卡入对应锁止位，通过连杆的死点位置实现结构自锁，不需要额外加装紧固件即可承受垂直方向的承重载荷，日常运维时不需要额外工具，脚踩即可完成解锁与高度调整，大幅提升地板铺设与后期维护的效率。侧置的扳件表面做了防滑的凸筋结构，表面印有方向标识，操作人员可以直观判断锁止与解锁的扳动方向，扳件的转动角度经过限位设计，避免过度扳动导致连杆结构超出运动行程出现损坏。

　　下部的圆形支撑底座直接与地面基层接触，底座盘面做了卷边处理，增大与地面的接触面积，降低单位面积的压强，避免局部压强过大损伤地面面层，底座与中部螺杆的连接位置做了球面自适应结构，即使地面存在轻微的不平整，底座也可以自动贴合地面，保证支撑的稳定性，不会出现局部悬空导致的支撑点受力不均问题。

　　从设计思路的角度出发，该结构在建模阶段就充分考虑了实际安装的公差适配问题，所有铰接孔的位置度公差、安装孔的中心距公差都参照架空地板的行业通用安装标准设定，能够适配市面上多数规格的架空地板板块，不需要针对特定地板做额外的改孔调整。零件的壁厚设计经过承重校核，在满足额定承重要求的前提下，尽可能优化各部位的材料分布，铰接臂的受力位置做了局部加厚处理，非受力位置通过合理的镂空减少材料用量，兼顾结构强度与生产成本。整体结构没有复杂的异形曲面，所有冲压、折弯、铰接的结构都符合常规五金件的加工工艺要求，不需要特殊的加工设备即可实现批量生产，装配环节也仅需要销轴压装即可完成整体组装，生产装配的效率较高。

　　从安装边界来看，上部法兰的外形尺寸适配常规600mm、500mm规格的架空地板板块底部安装空间，安装孔的中心距与行业通用的地板底部安装位完全匹配，高度调节的行程覆盖常规架空地板的安装高度范围，能够满足不同场景下的地板架空高度需求，安装时不需要对地板或者地面做额外的预处理，直接将上部法兰与地板固定、下部底座放置在地面基层即可完成初步安装，后续通过扳件调整到水平高度后自动锁止，大幅降低现场施工的难度。在长期使用过程中，该结构的铰接位置预留了润滑间隙，后期维护时仅需要在销轴位置加注少量润滑脂即可保证操作的顺畅性，整体结构的耐用性较强，能够承受频繁的高度调整与长期的静态承重，不会轻易出现锁止失效、结构形变等问题。
