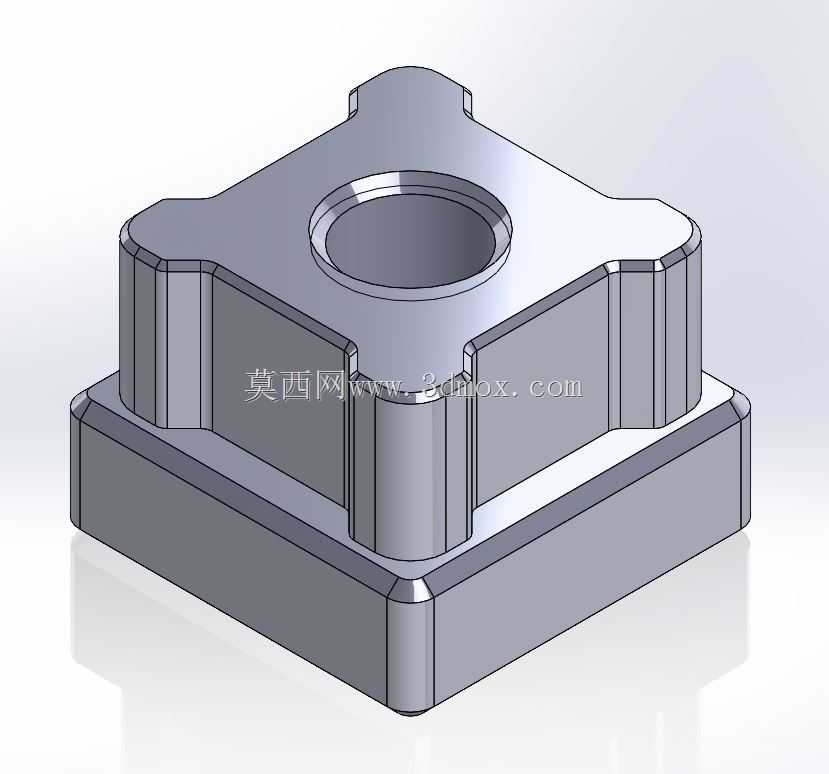

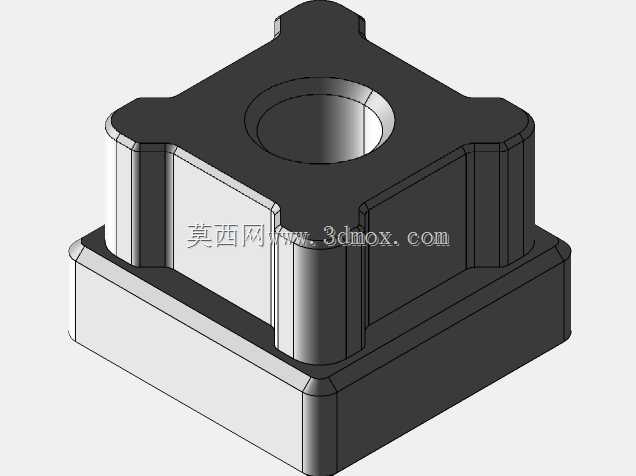

方形带凸台金属通讯连接接头结构

　　这款方形金属接头主要应用在通讯设备的机柜内部、户外通讯基站的线缆接驳节点、工业通讯总线的分线位置，承担硬质金属管路与柔性通讯线缆的过渡连接功能，同时为接驳位置提供足够的结构支撑与防护，避免线缆拉扯、外力磕碰导致的通讯信号中断问题。从实际使用场景来看，这类接头常安装在通讯机柜的内壁安装板、基站设备的外壳预留安装位上，下方的方形凸台结构直接卡入安装板的预制方槽内，不需要额外设计复杂的定位结构，安装时仅需从外侧将接头推入安装位，凸台边缘的倒角结构可以自动导正安装位置，降低现场装配的对位难度，四个方向延伸的凸耳结构可以预留螺丝过孔，在需要高抗振性能的使用场景下，直接通过螺丝将接头锁附在安装板上，避免长期振动导致接头松脱。

　　从功能特性来看，接头中心的贯通孔是线缆穿接的核心通道，孔口位置做了圆角钝化处理，避免穿线时尖锐的金属边缘割破线缆外层屏蔽层与绝缘护套，保证通讯线缆的屏蔽层完整性，降低外界电磁信号对通讯传输的干扰。接头主体的侧壁做了内凹的减重结构，在不降低整体结构强度的前提下，减少金属原材料的使用量，同时内凹的侧壁可以作为安装时的夹持位，方便工装夹具夹持接头完成锁附、压接等装配工序，侧壁与上下端面的衔接位置都做了圆弧过渡，避免应力集中，在承受侧向拉扯力时不会在棱角位置出现开裂变形的问题。

　　设计过程中，首先确定了安装边界的尺寸约束：下方安装凸台的尺寸与行业通用的通讯设备安装方槽匹配，凸台高度与常用通讯机柜安装板的厚度适配，保证推入后接头端面与安装板表面齐平，不会突出过多占用机柜内部的走线空间。主体部分的外轮廓尺寸考虑了相邻接头的安装间距，在密集排布的分线盒内，相邻接头之间可以预留足够的扳手操作空间，不需要额外加大安装板的开孔间距，提升单位面积内的接头排布密度。中心孔的直径尺寸覆盖了常用规格通讯线缆的外径范围，同时预留了密封胶圈的安装槽位，在户外使用场景下可以加装密封圈，达到IP65以上的防护等级，阻挡雨水、灰尘进入接头内部腐蚀线缆芯线。

　　结构设计上，整体采用对称式布局，四个方向的结构完全一致，不需要区分安装方向，现场装配时不需要调整接头角度即可直接推入安装位，降低装配出错的概率。上下端面的平行度、中心孔与安装端面的垂直度都按照通讯连接件的通用公差要求设定，保证接头安装后线缆可以垂直穿入，不会出现斜向摩擦线缆护套的问题。外壁的加强筋结构沿着受力方向布置，当线缆受到垂直于接头轴线的侧向拉力时，加强筋可以将受力分散到整个安装凸台面上，避免局部应力过大导致接头断裂。这类接头的材质一般选用锌合金压铸成型或者铝合金机加工成型，表面做钝化或者阳极氧化处理，在户外潮湿、盐雾环境下也能保证足够的耐腐蚀性能，长期使用不会出现锈迹卡涩、结构强度下降的问题。在实际选型过程中，需要确认安装板的开孔尺寸与接头下方凸台的尺寸匹配，同时根据穿接线缆的外径确认中心孔的适配范围，对于有屏蔽要求的使用场景，还可以在中心孔位置增加金属屏蔽衬套，将线缆屏蔽层与接头本体导通，再通过接头的安装结构与机柜壳体连通，实现连续的电磁屏蔽路径，避免信号泄漏或者外界干扰串入通讯链路。
