通讯设备用JH型金属连接固定接头结构

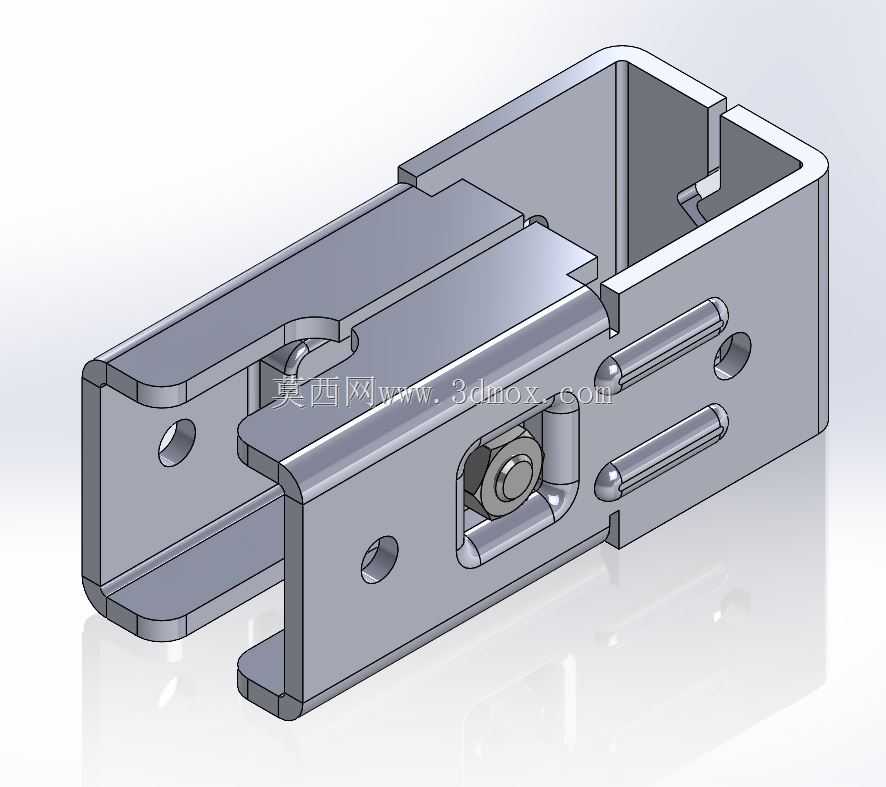

　　这款金属接头主要面向通讯传输设备的线缆端接、模块快装场景设计，在户外通讯机柜、基站内部布线、终端通讯设备的接口衔接环节都能适配，核心作用是实现通讯线缆与设备端口的刚性连接，同时承担线缆端部的应力释放、屏蔽层导通以及安装后的防松脱限位，避免设备运维过程中线缆拉扯导致的信号传输中断、接触不良等常见故障。从结构设计逻辑来看，整体采用折弯成型的金属壳体作为主体承载结构，壳体两侧预留的对称安装孔位，可直接通过标准紧固件固定在设备安装面板或者机柜内部的安装梁上，安装孔的中心距公差控制在±0.1mm范围内，能适配行业内通用的通讯设备安装孔位规范，不需要额外做安装位的二次加工。壳体内部的滑槽结构采用等截面设计，

　　可兼容对应规格的接头插合组件直接滑入装配，滑槽端部设置的限位挡边，能在组件滑装到位后形成硬限位，避免装配过位导致内部插针错位。中间集成的锁紧螺栓组件，在插合组件滑入到位后，可通过旋紧螺栓实现组件与壳体的刚性压接，螺栓头部的沉台设计完全嵌入壳体表面的沉孔内，不会突出壳体安装平面，避免安装时与周边其他构件产生干涉。壳体侧面冲压成型的两道凸筋结构，一方面提升了薄金属壳体的整体抗弯强度，在受到侧向挤压时不容易出现变形，另一方面凸筋与内部插合组件的对应凹槽配合，能形成装配导向，减少装配过程中的卡滞问题。从安装边界尺寸来看，壳体整体宽度控制在标准通讯模块的安装间距范围内，安装后不会占用相邻模块的安装空间，

　　壳体的进出线端预留了足够的线缆弯曲半径空间，即使是带屏蔽层的粗通讯线缆，端接后也不会出现线缆过度弯折导致的线芯断裂问题。在实际使用场景中，这类金属接头相比传统的塑料接头，具备更好的电磁屏蔽性能，金属壳体可直接与设备机柜的接地端连通，能有效降低外界电磁信号对通讯传输的干扰，同时金属材质的抗老化、抗温度变化性能更优，在-40℃到85℃的户外工作环境下，不会出现材质脆化、变形失效的问题，适合长期在户外基站、工业通讯场景下使用。设计过程中针对装配效率做了优化，整个接头的装配不需要复杂的专用工装，现场运维人员仅用常规螺丝刀就能完成线缆端接、接头固定的全部操作，壳体上的所有锐边都做了倒钝处理，避免装配过程中划伤操作人员或者线缆外护套。

　　内部的压接结构在螺栓锁紧后，能同时压紧线缆的屏蔽层与接头的导电部位，保证屏蔽连接的连续性，不需要额外做屏蔽层的单独接地处理，减少现场施工的工序。考虑到通讯设备长期运维的需求，接头的拆卸也十分便捷，松开锁紧螺栓就能直接抽出内部的插合组件，不需要拆除整个接头的固定螺丝，能大幅提升后期线缆维护、更换的效率。壳体表面采用钝化处理，具备基础的防锈耐腐蚀能力，在潮湿的户外环境下也能长期保持结构强度，不会因为锈蚀导致接头拆卸困难或者结构失效。
