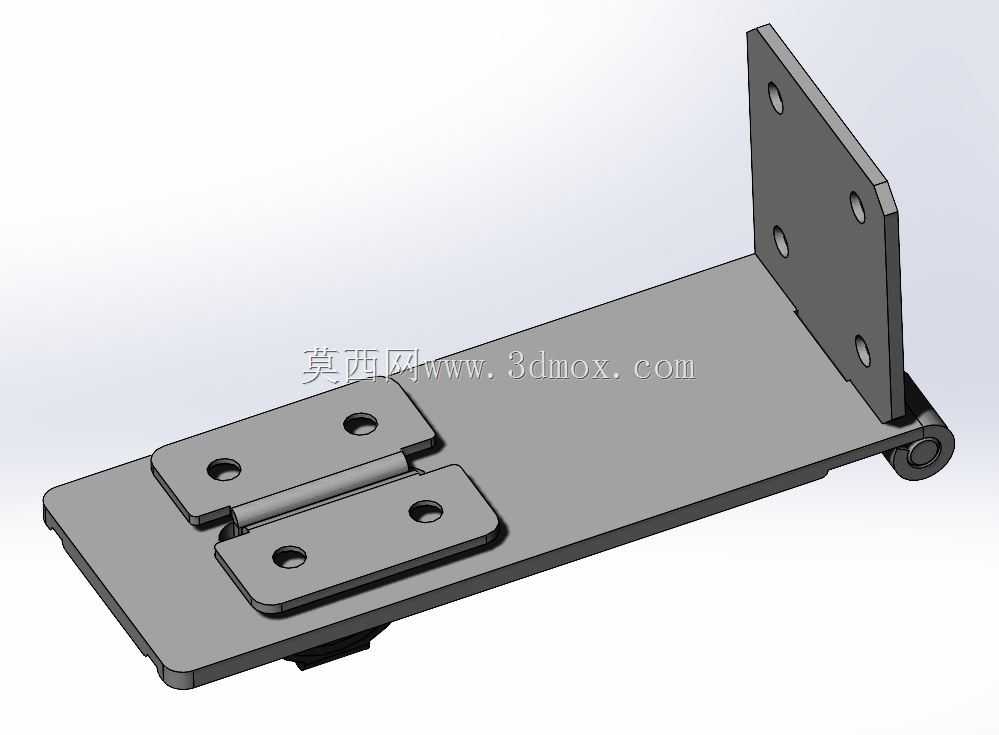

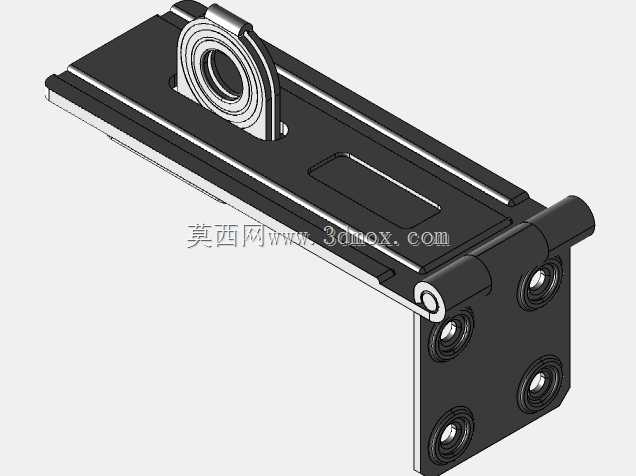

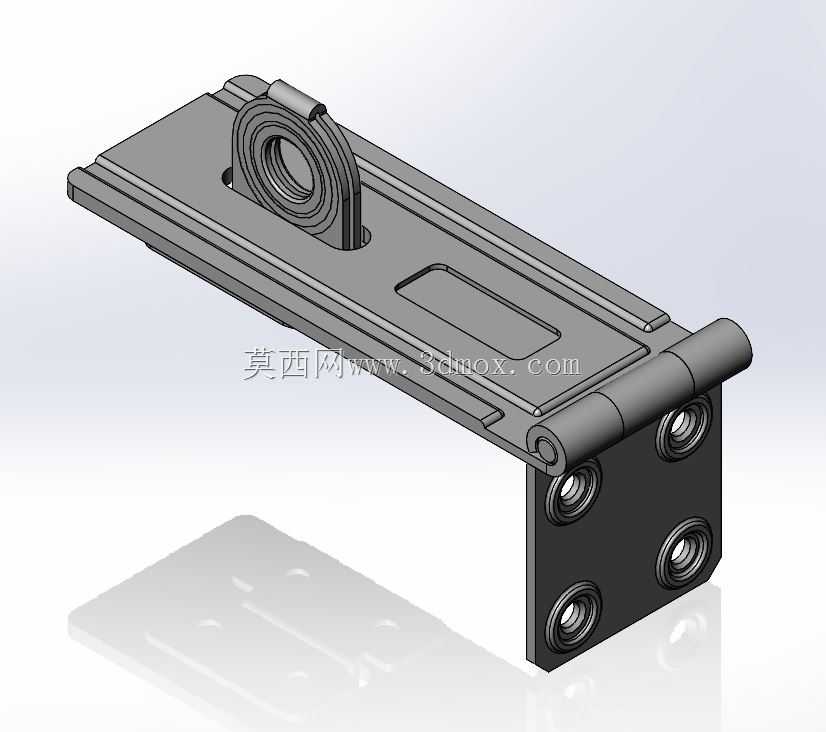

该U形回转铰接结构主要应用于通讯类设备的可动连接部位,常见于需要实现部件翻转、角度调节的通讯终端、通讯机柜附属组件、便携通讯设备的开合支撑场景,承担两个相对运动部件之间的铰接承载与回转限位功能,在设备开合、角度调整过程中保持连接可靠性,避免部件松脱或转动卡滞。从结构功能来看,该构件分为固定安装段与回转铰接段两部分,长条形安装基板上设置有定位凹槽与安装孔位,可与设备主体平面贴合安装,基板上的凹槽用于匹配安装面的定位凸台,装配时可快速定位,减少装配调整工作量,同时提升连接后的抗剪切能力,避免受侧向力时基板发生移位。回转段采用U形双耳支座配合铰接轴的结构,U形支座上集成了带衬套的回转孔,衬套的设计可降低铰接轴转动时的磨损,
提升构件的使用寿命,铰接轴采用横向贯穿的销轴结构,销轴端部设置有防脱结构,避免反复回转过程中销轴脱出。安装端的四孔安装板垂直于基板布置,四个安装孔呈矩形分布,可通过紧固件与待转动的功能部件连接,孔位周边做了局部加厚处理,可承受更大的锁紧力与部件翻转时的拉扯力矩,避免安装部位受力变形。设计过程中,首先根据通讯设备的安装空间边界确定基板的长度与宽度尺寸,基板采用薄型平板结构,适配设备内部紧凑的安装空间,不会占用过多的设备内部容积,同时保证基板与安装面的接触面积足够,降低连接面的压强。回转中心的位置经过反复校核,确保转动部件在0-90度回转范围内不会与周边的固定结构发生干涉,U形支座的开口宽度根据待连接部件的连接端厚度确定,
保证连接端可嵌入U形槽内,实现无间隙铰接,减少转动过程中的晃动量。铰接孔的公差配合选用间隙配合,既保证转动顺畅无卡滞,又控制配合间隙在合理范围内,避免转动时出现过大的旷量,影响部件的定位精度。基板与U形支座、端部安装板之间采用一体化成型结构,连接处做了圆角过渡处理,避免应力集中,在承受反复翻转的交变载荷时,不会在连接根部出现疲劳断裂问题。从安装边界来看,该构件安装时需保证基板与设备安装面完全贴合,安装面的平面度公差需控制在0.1mm以内,避免基板安装后发生翘曲,影响回转的顺畅度;铰接轴的装配需保证轴向间隙在0.05-0.1mm之间,既保证转动灵活,又不会出现轴向窜动;端部安装板与转动部件连接时,紧固件的锁紧力矩需符合设计要求,
避免力矩过大导致安装板变形,或力矩过小导致连接松动。在实际使用场景中,该结构可承受一定的径向与轴向载荷,满足通讯设备日常使用中的翻转操作需求,比如通讯设备的翻盖、外置天线的角度调节、通讯接口防护盖的开合等场景,都可采用该类U形回转结构实现可靠连接,结构本身无需额外的润滑维护,衬套采用自润滑材质,可在长期使用中保持稳定的转动阻尼,不会出现转动过松或过紧的问题。结构的外形设计充分考虑了批量加工的工艺性,所有边角都做了倒角处理,避免加工与装配过程中出现锐边划伤,各部位的壁厚均匀,适合采用压铸或冲压成型工艺批量生产,加工成本可控,尺寸一致性好,可满足通讯类产品大批量生产的装配需求。
