管装式吊架监控安装支架结构设计

　　做安防配套结构设计快十年，这类管装式监控吊架是工业现场、商用空间里出镜率极高的安装组件，很多刚入行的结构工程师容易把这类支架想的太简单，真到现场适配的时候才会发现，安装边界、调节余量、承重冗余每一项卡不准，都会给后期施工、运维留一堆麻烦。

　　先讲实际应用场景，这类吊架核心适配的是顶部布有圆形管线、圆管横梁的安装环境，比如工厂车间的工艺管线旁、地下车库的消防管廊、大型商超的吊顶管线层、轨道交通站台的设备管架区域，这些场景里没法直接在顶面打膨胀螺栓固定监控，要么是顶面结构不允许钻孔破坏，要么是设备点位需要顺着管线走向布置，用这种带管夹结构的吊架，直接卡在现有圆管上就能完成固定，不用额外做焊接、打孔的基础施工，能省掉至少六成的现场安装工作量。

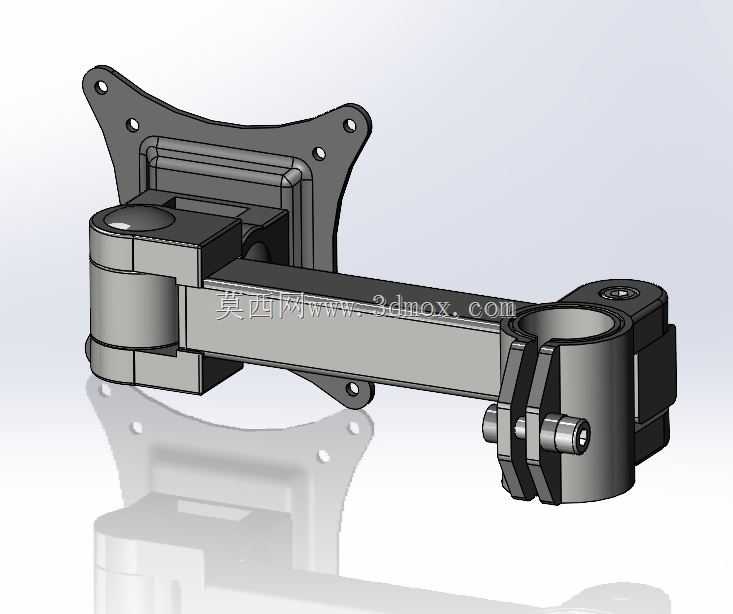

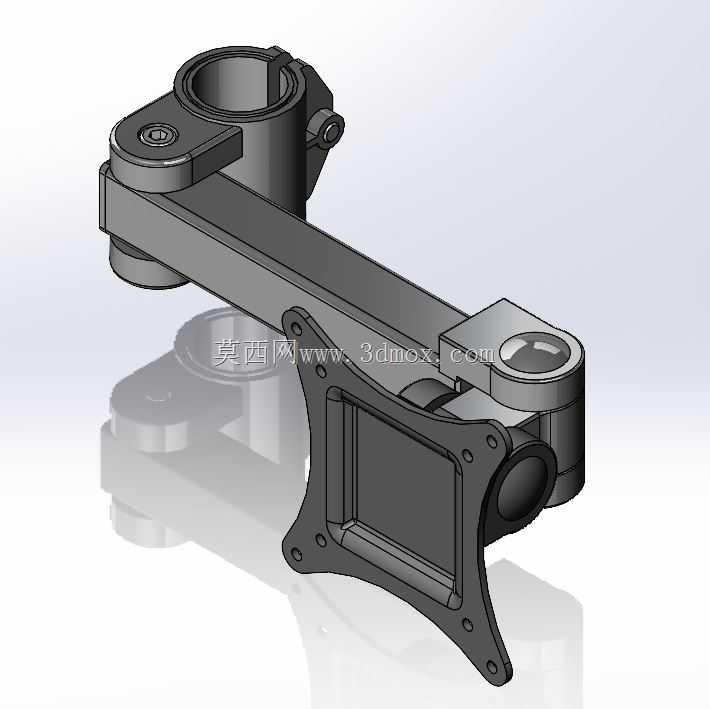

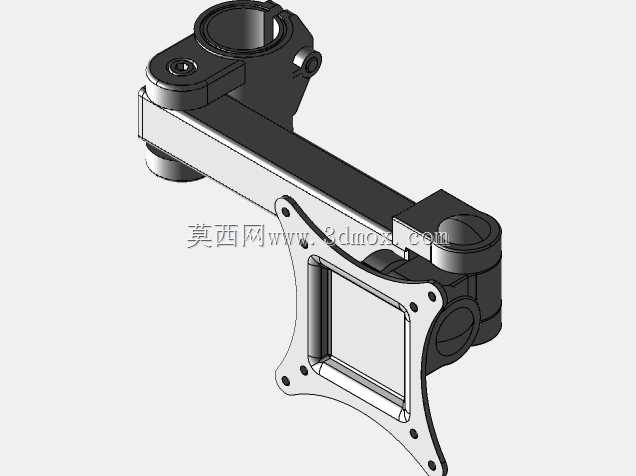

　　从功能特性上拆解，这套结构分三个核心功能段：最上端的管夹固定段，做了对开式抱箍结构，抱箍内圈留了适配不同管径的余量，常规适配直径40mm到60mm的圆形管材，抱箍的锁紧位置用了对称的螺栓过孔，安装的时候不用完全拆下螺栓，只要拧松就能把抱箍卡到管体上再锁紧，现场高空作业的时候能减少零件掉落的风险，抱箍和管体接触的位置没有做锐边，还预留了贴橡胶减震垫的凹槽，后期贴3mm厚的橡胶垫，既能避免夹伤管线表面的防腐层，还能抵消设备运行、管线振动带来的支架松动问题。中间的连接臂是长条形的刚性结构，长度做了220mm的延伸量，这个长度不是随便定的，要避开管线上的保温层、阀门、接线盒这些突出障碍物，同时给监控设备留出足够的布线空间，臂身做了等厚度的加强筋，截面是槽型结构，相比实心臂重量轻了40%，但静态承重能到5kg，足够承载常规的枪机、半球型监控设备，哪怕是带补光灯的重型监控设备，臂身的挠度也能控制在0.5mm以内，不会因为设备自重出现低头偏移的问题。最下端的设备安装段，做了十字形的安装背板，背板上的安装孔是按照安防监控设备的通用安装孔位开的，孔距适配75mm、100mm两种通用VESA安装标准，不管是常规监控还是小型的传感检测设备，都能直接对上孔位安装，背板和连接臂的连接位置做了双轴铰接结构，水平方向可以360度旋转，垂直方向可以在正负90度范围内俯仰调节，调节到位之后用侧边的锁紧旋钮拧紧，就能固定角度，后期运维调整监控视角的时候，不用拆整个支架，只要拧松旋钮就能调整，操作很方便。

　　设计思路上，这套结构全程围绕现场安装的容错率做优化，很多新手做支架设计的时候会把所有配合尺寸做的太死，比如抱箍内径刚好卡对应管径，现场管线如果有轻微变形、或者包了薄的保温层就装不上，这套结构的抱箍做了3mm的调节间隙，哪怕管线有轻微的椭圆变形、或者包了薄的绝缘层，都能正常锁紧。还有布线的问题，很多支架没考虑走线，设备的线只能露在支架外面，时间长了积灰、被管线剐蹭容易破损，这套结构的连接臂侧面留了开放式的走线槽，设备的电源线、信号线可以顺着走线槽布到上端的管夹位置，顺着管线一起绑扎，整个走线没有外露的明线，既美观又能保护线缆。

　　安装边界这块也要给同行提个醒，这套支架的上端管夹中心到下端安装背板的垂直高度是180mm，安装的时候要算好设备本身的高度，预留出至少100mm的设备下方操作空间，方便后期插线、调整镜头。旋转调节的时候，要注意连接臂和管夹的铰接位置，最大旋转半径是240mm，选安装点位的时候要避开旁边的其他管线、支架，避免旋转的时候出现干涉。还有承重的边界，虽然臂身做了加强设计，但如果是安装在有持续振动的管线上，比如水泵房的出水管、空压机的输气管，要在抱箍位置加防松弹簧垫圈，避免长期振动导致锁紧螺栓松动，设备掉落。

　　很多人觉得这类支架是小结构，其实里面全是现场踩坑踩出来的细节，比如之前做过的一款类似支架，把锁紧螺栓设计在抱箍的正上方，现场安装的时候管线离顶面只有20mm的间隙，扳手根本伸不进去拧螺栓，后来改到侧面才解决问题，这套结构的所有锁紧点都设计在侧面、下方的操作可达位置，哪怕安装空间很局促，用普通的开口扳手就能完成所有锁紧操作，不用特殊工具。还有安装背板的孔位，做了长圆孔设计，不是完全的圆孔，现场装设备的时候如果孔位有轻微的偏差，不用重新打孔，顺着长圆孔微调就能对准，能大幅降低现场安装的返工率。
