工业铝型材直角连接JH金属接头结构

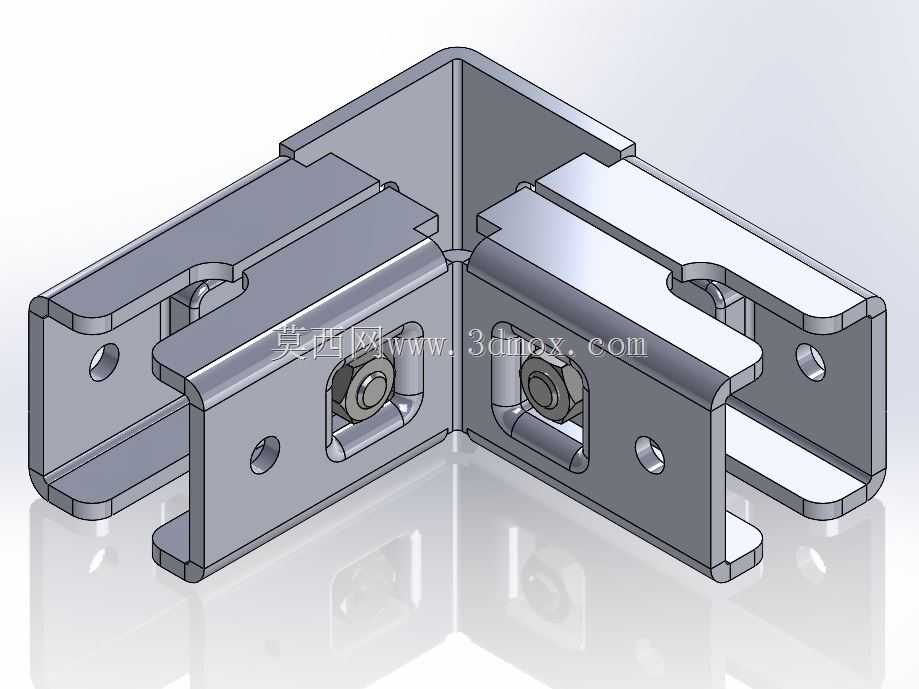

　　这款直角金属连接接头，主要应用于工业铝型材框架的90度垂直拼接场景，在自动化设备机架、生产线防护栏、物料周转货架、设备外罩框架的搭建中，是承担垂直方向型材连接载荷的核心受力配件。区别于常规的外置角码，这款接头采用内嵌式安装逻辑，安装完成后连接件整体隐藏在型材的槽腔内部，不会在型材外表面突出结构，既能够保证框架外表面的平整性，避免突出结构剐蹭操作人员、勾挂管线物料，也能让框架整体外观更简洁规整，适配对外观平整度有要求的洁净车间设备、展示类框架搭建需求。

　　从功能特性来看，这款接头采用对称式的双卡位结构设计，两个连接臂分别卡入两根垂直排布的铝型材预设槽内，每个连接臂上设置有定位凸台，能够嵌入型材槽内的卡位凹槽，避免连接后出现沿型材长度方向的窜动；中间的锁紧组件采用偏心锁紧原理，拧紧配套的锁紧螺栓时，两个连接臂会产生向外的张紧力，牢牢撑住型材槽的内壁，配合连接臂与型材槽贴合的接触面防滑纹理，能够大幅提升连接后的静摩擦系数，避免框架受载后出现连接位松动、角度偏移的问题。接头的两个连接臂端面做了圆角过渡处理，安装时能够顺畅滑入型材槽内，不会刮伤型材槽的阳极氧化层，也能降低安装时的对位难度，现场装配不需要额外做修磨处理，能够有效提升框架搭建的效率。

　　在设计思路上，这款接头优先考虑了连接后的刚性与装配便捷性的平衡，整体采用冲压折弯成型的金属板材作为主体结构，相比铸造成型的同类接头，冲压件的材质致密度更高，受力时不会出现铸造件常见的砂眼、缩松导致的断裂问题，同时板材的折弯结构自带一定的形变余量，在框架受到瞬时冲击载荷时，能够通过微小的弹性形变吸收部分冲击能量，避免应力集中在连接位导致型材槽变形。锁紧件的安装位做了沉台设计，螺栓拧紧后螺栓头部完全沉入沉台内，不会突出到接头外侧，保证接头能够完全推入型材槽的预设深度，不会出现因为螺栓头部卡位导致安装不到位的问题。接头的两个连接臂上预留的安装孔位，与市面上主流的欧标、国标40系列、45系列铝型材槽宽完全匹配，不需要对型材做额外的打孔、攻丝处理，只需要在型材连接位置的预设位置滑入接头，锁紧螺栓即可完成连接，相比需要打孔攻丝的内置连接件，能够减少现场加工的工序，降低装配的技术门槛。

　　从安装边界与尺寸适配来看，这款接头的整体外轮廓尺寸完全适配对应规格铝型材的槽腔内部尺寸，连接臂的厚度与型材槽的内部间隙控制在0.2mm以内，既能够保证顺畅滑入，又不会出现过大的间隙导致连接后晃量超标。接头安装完成后，两根垂直连接的型材端面能够完全贴合，不会因为接头的尺寸偏差导致型材拼接处出现缝隙，保证框架的拼接精度。在承载能力方面，单组该接头的垂直方向静载承受能力能够满足常规工业框架的载荷需求，在重载场景下可以通过在同一连接位叠加安装多组接头的方式提升整体承载能力，适配不同载荷等级的框架搭建需求。接头的金属表面做了镀锌防锈处理，在常规车间环境下不会出现锈蚀问题，能够适配潮湿、多粉尘的工业现场使用场景，不需要额外做表面防锈处理。在实际装配过程中，这款接头不需要在型材端面做复杂的加工，只需要将型材按所需长度切割后，去除切割端的毛刺，就可以将接头滑入型材槽内，调整到预设连接位置后锁紧螺栓即可完成单点位的连接，整个单点位装配过程耗时不超过30秒，能够大幅缩短大型框架的搭建周期，也方便后期框架的改造与拆卸，需要调整框架结构时只需要松开锁紧螺栓，就可以调整型材的位置或者更换型材，不需要破坏型材本身的结构，提升了型材的重复利用率。
