户外立柱式波纹顶遮阳棚结构设计

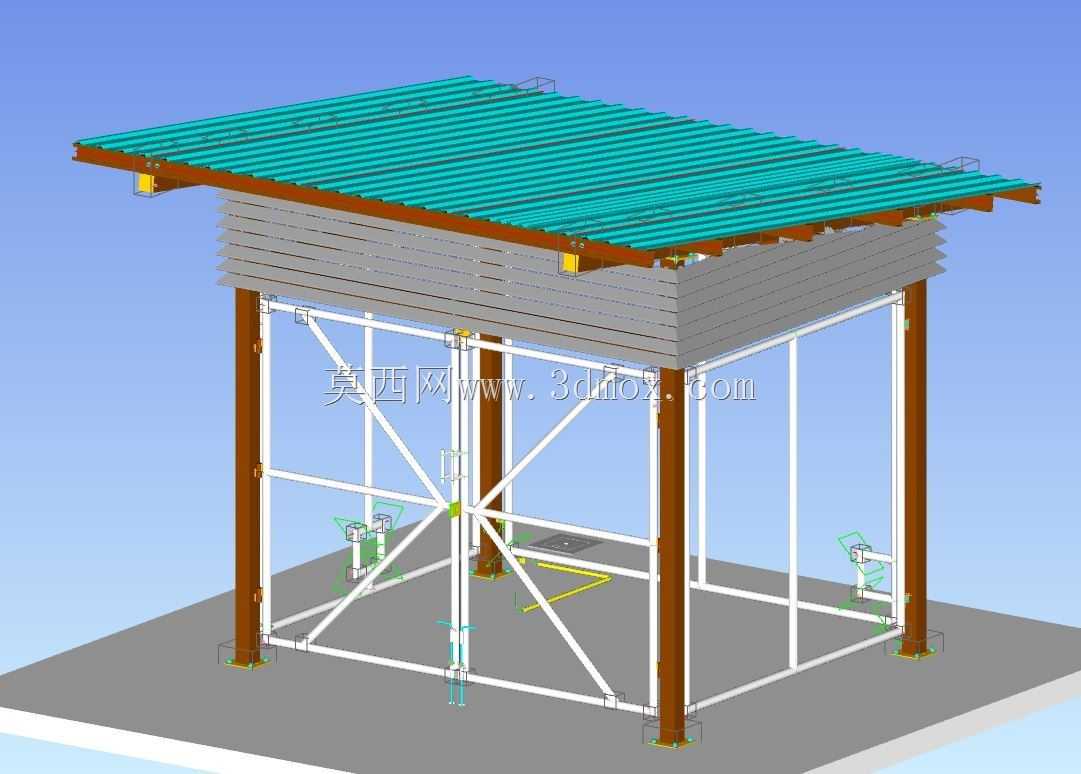

　　这类带斜向加固的立柱式遮阳结构，常应用在厂区设备巡检点位、户外临时作业工位、园区非机动车停放区以及露天管线操作平台的上方，核心作用是阻隔直射阳光降低区域体感温度，同时波纹造型的顶板可在降雨时快速导排雨水，避免下方作业区域出现积水或设备被直淋的情况。从结构受力逻辑来看，四根主立柱采用矩形截面型材制作，柱脚通过带膨胀螺栓孔的底板与混凝土地面固定，每根立柱底部都预留了调平垫片的安装间隙，可适配现场地面±15mm以内的平整度偏差，不需要额外做大面积的地面找平作业，大幅降低现场安装的土建成本。顶部承托框架采用棕色型材做边框，边框与立柱顶端采用角码加螺栓的连接方式，没有采用现场焊接的工艺，所有构件都可在工厂预制完成后运输到现场拼装，

　　单组结构的安装作业仅需两名工人配合普通手动工具即可完成，不需要动用大型吊装设备。顶板采用波纹压型板材铺设，板材之间通过自攻螺钉与下方的横向檩条固定，相邻板材的搭接宽度控制在一个波峰的距离，搭接缝隙处可配套防水胶条填充，避免暴雨天气出现雨水渗漏的问题，波纹的走向顺着结构短边方向布置，可让雨水顺着波纹凹槽快速流向结构两侧的排水边，不会在顶板表面积留形成积水荷载。框架侧面设置的交叉斜撑采用薄壁圆管制作，斜撑与立柱、横向连接杆之间采用节点板铰接，可抵消侧向风荷载带来的结构晃动，在沿海阵风较大的区域使用时，还可在斜撑节点处额外加装防风拉索，进一步提升整体结构的抗风等级，避免强风天气下结构出现倾覆或变形。结构侧面预留的横向杆件安装位，

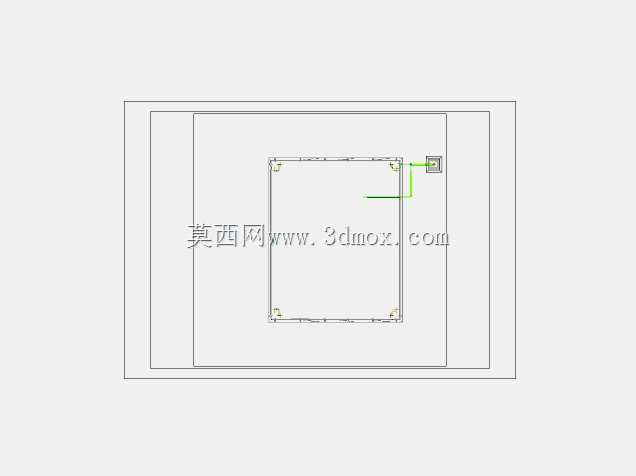

　　可根据实际使用需求挂载照明灯具、设备检修电源箱或者公示标识牌，不需要额外在立柱上钻孔焊接，避免破坏立柱表面的防腐涂层。从安装边界来看，单组结构的立柱中心距控制在3m×4m的常规尺寸，柱脚向外延伸的固定边距不小于300mm，安装时需要确认下方地面没有预埋管线或者地下构筑物，避免打膨胀螺栓时破坏地下设施。顶板的下沿距离完成地面的净高度设置为2.8m，既可以满足普通成年人站立行走、搬运常规尺寸工具的通行需求，也不会因为高度过高导致遮阳投影范围随太阳偏移过快，保证正午时段的遮阳覆盖范围完全覆盖下方的作业区域。结构所有外露的金属构件表面都做了户外级喷塑处理，可耐受日常的紫外线照射、雨水腐蚀，在常规户外环境下使用不需要每年做防腐维护，

　　仅需定期检查螺栓的紧固状态即可。在实际选型应用时，若用于高腐蚀的化工厂区周边，可将立柱、框架的材质替换为不锈钢型材，顶板替换为防腐型FRP波纹板，进一步提升结构的耐腐蚀寿命；若用于北方多降雪区域，可适当加大立柱、檩条的型材壁厚，提升顶板的雪荷载承载能力，避免冬季积雪压损顶板结构。建模过程中所有的连接节点都按照实际装配逻辑做了干涉检查，每一处螺栓连接的位置都预留了足够的工具操作空间，不会出现现场安装时扳手无法操作的问题，构件之间的装配公差控制在±2mm以内，可保证预制构件运抵现场后能够直接拼装，不需要二次切割打磨。
