工业管道系统Plant3D设计建模素材

　　这套三维建模内容围绕石油化工、市政给排水、制药洁净管线等场景的工业管道系统搭建展开，覆盖从项目初始层级配置到常用管路附件建模的全流程设计逻辑，能帮助结构设计人员快速梳理Plant3D环境下的管道建模思路，减少实际项目中的参数错配、安装干涉等常见问题。

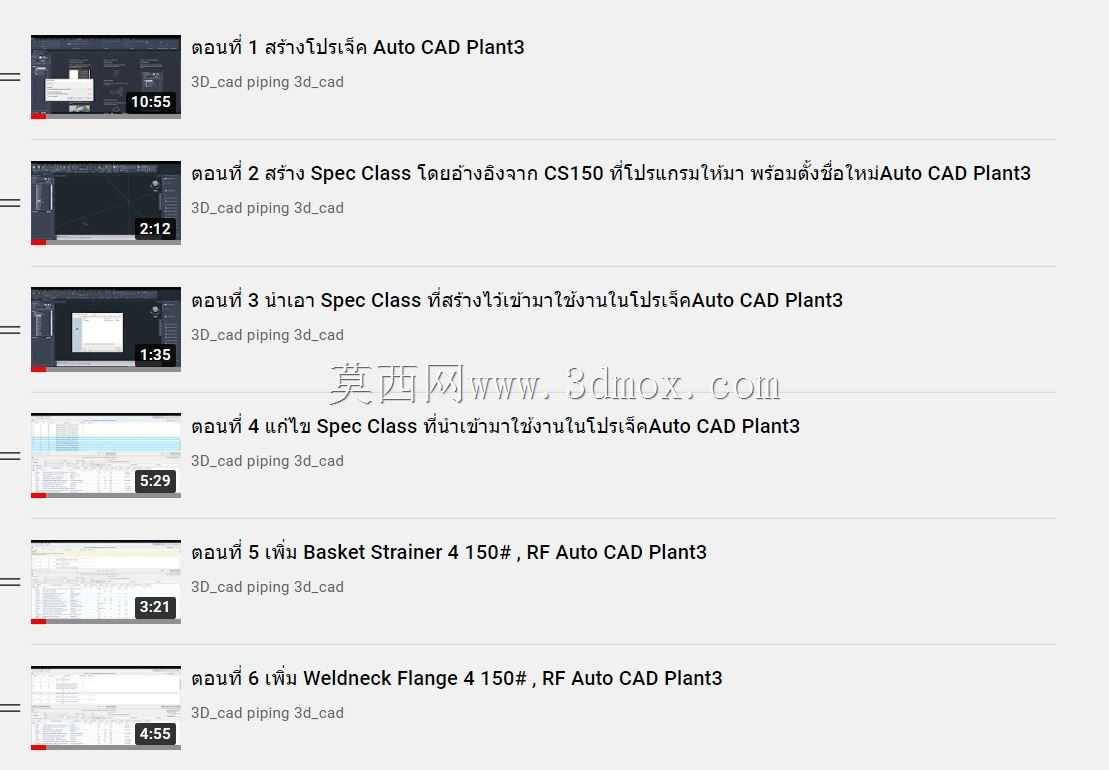

　　在实际工程应用中，工业管道系统的设计核心是满足介质输送的压力、温度要求，同时兼顾现场安装的操作空间与后期运维的检修余量。这套建模内容里包含的CS150压力等级的Spec Class配置，是化工项目里中低压工艺管线的常用等级，建模时先完成等级库的规则定义，后续调用管道、法兰、阀门等元件时就能自动匹配对应的压力等级、端面连接形式，避免出现不同压力等级元件混接的低级错误，这也是工厂三维设计区别于通用机械建模的核心逻辑——所有元件都绑定对应的工程属性，而非单纯的几何外形。

　　内容里涉及的篮式过滤器建模，是工艺管线里用于截留介质中固体杂质的常用附件，150磅级RF面的连接形式适配多数中低压水、油品、温和化工介质的输送场景，建模时需要重点预留过滤器的抽芯检修空间，通常滤芯抽出方向需要预留至少1.2倍滤芯长度的操作空间，这点在三维建模阶段就要提前校验，避免后期现场安装后无法完成滤芯更换作业。对应的对焊法兰建模，要严格匹配ASME B16.5的尺寸标准，法兰密封面的凸台高度、螺栓孔的中心圆直径、螺栓孔数量都要和对应压力等级的标准完全一致，否则现场安装时会出现法兰无法对中、螺栓穿装困难的问题。

　　配套的管道支架建模内容，覆盖了固定支架、滑动支架、导向支架等几种常用的管线支撑形式，不同支架的适用场景有明确区分：固定支架用于管线的分段位置，限制管道的三个方向线位移，承担管线的热胀推力；滑动支架用于允许管线轴向位移的直管段，减少管线热胀时的摩擦阻力；导向支架用于泵、压缩机等动设备的进出口管线，限制管线的横向位移，避免设备管口承受额外的径向载荷。建模时支架的生根位置要优先选择钢结构梁、混凝土梁柱等承重结构，不能将支架生根在薄壁设备壳体或者小管径管线上，否则会造成结构变形或者管线振动超标。

　　整个建模过程遵循从整体到局部的设计思路，先搭建项目的轴网、钢结构主框架，确定主要设备的定位坐标，再按照工艺流程的顺序依次绘制主管线、分支管线，最后添加阀门、仪表、支架等附件，完成建模后还要做碰撞检查，重点排查管线与钢结构、管线与电缆桥架、管线与暖通风管的交叉干涉，同时校验管线的坡度是否满足重力流管线的要求，比如给排水管线通常需要千分之三到千分之五的敷设坡度，避免管线内积液影响介质输送。

　　对于三维建模从业者来说，这套内容的参考价值在于还原了实际工厂管道设计的完整流程，不是单纯的几何模型绘制，而是把工程设计的规则嵌入到建模过程中，每个元件的尺寸、安装位置都对应实际工程的规范要求，能帮助刚接触工厂三维设计的人员快速建立工程化的建模思维，避免做出只具备外观效果、无法指导现场施工的无效模型。比如在绘制管线时，要注意不同介质管线的间距要求，易燃易爆介质管线和热力管线的净距不能小于200mm，强电桥架和工艺管线的净距要满足电气安全规范，这些细节都是在建模阶段就要落实的内容，而不是后期施工时再临时调整。
