手持便携式油漆搅拌作业工具结构设计

　　在涂装施工、家装作业、小型化工配料等场景中，涂料的均匀混合直接决定最终成膜质量，无论是水性漆、油性漆还是配套腻子、环氧填缝剂，静置存储过程中都会出现树脂、颜料、填料的分层沉淀，若直接使用会出现色差、流挂、遮盖力不足等施工缺陷，这款手持搅拌工具正是针对这类小批量、多点位的现场混料需求设计，区别于大型工业搅拌设备的固定安装属性，它完全适配现场移动作业的使用逻辑。

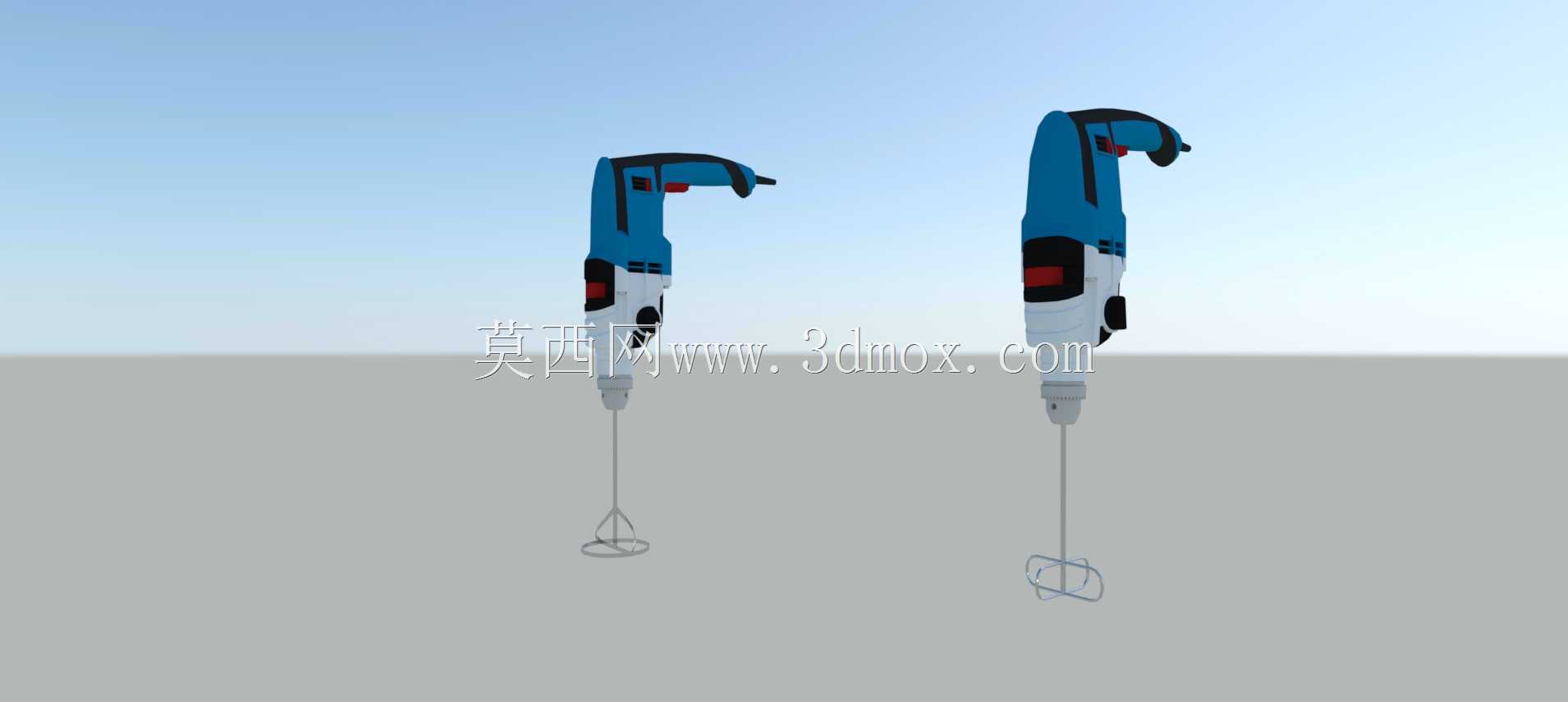

　　从结构布局来看，整机采用枪式握持构型，上部的动力舱内置驱动电机与减速结构，握持区域做了贴合手掌弧度的收窄设计，作业时操作人员单手握持手柄即可控制设备位置，开关扳机设置在握持区的食指自然触碰位置，点动控制逻辑可以在搅拌初期低速启动，避免高速启动时桶内涂料飞溅溢出，这一细节设计在实际现场作业中能大幅降低物料浪费与周边污染概率。动力输出端向下延伸出金属搅拌杆，杆体末端配置螺旋式搅拌叶轮，叶轮的叶片角度经过反复调校，转动时既能带动桶底沉积的重质颜料向上翻涌，又不会形成过大的离心力让涂料向桶壁飞溅，搅拌杆与主机输出轴采用快拆式连接结构，更换不同长度的杆体就能适配1升到20升不同规格的涂料桶，无需额外工具即可完成拆装，方便作业后及时清洁杆体残留涂料，避免干结后影响后续使用的动平衡。

　　设计过程中重点考量了作业时的受力平衡，动力舱的重心尽量靠近握持手柄的位置，长时间连续作业时能降低手腕的承重负荷，避免操作疲劳；动力舱外壳采用绝缘耐溶剂的工程塑料材质，既可以隔绝电机运行的漏电风险，也能耐受作业过程中溅落的油漆、稀释剂腐蚀，外壳表面做了细密的防滑纹理，即使手上沾有少量涂料也能稳定握持，不会出现打滑脱手的情况。搅拌杆采用镀铬碳钢材质，表面光滑不易附着涂料，同时具备足够的抗扭强度，搅拌高粘度的厚浆型涂料、环氧地坪漆时不会出现杆体弯曲变形的问题，杆体与叶轮的连接位置做了圆弧过渡处理，没有清洁死角，作业后用稀释剂擦拭即可清理干净残留物料，避免不同类型涂料交叉污染。

　　从安装边界与适配尺寸来看，整机不含搅拌杆的主体长度约260mm，握持位置的最大直径约55mm，常规配置的搅拌杆长度约400mm，叶轮展开直径约80mm，可以轻松伸入常规口径的涂料桶内部，作业时不需要额外的固定支架，操作人员手持即可在桶内上下移动搅拌位置，确保桶内各个位置的涂料都能被充分搅动，不存在搅拌死角。设备运行时的转速区间做了合理匹配，低速档适合搅拌高粘度的厚浆涂料，避免转速过高卷入过多气泡影响成膜质量，高速档适合搅拌低粘度的水性涂料、稀释后的面漆，能在短时间内完成物料混合，提升作业效率。

　　不同于大型固定式搅拌设备需要配套容器、安装支架的使用要求，这款手持搅拌工具的使用场景非常灵活，除了涂装作业中的油漆搅拌，还可以用于小型建筑工地的少量砂浆搅拌、家装场景的腻子粉混合、实验室小批量浆料混匀等场景，设备本身没有复杂的安装要求，拿到作业现场接通电源即可投入使用，作业完成后清理干净杆体就可以转移到下一个作业点，完全适配零散、移动的作业需求。在结构强度校核阶段，针对输出轴的抗扭强度、搅拌杆的抗弯刚度都做了冗余设计，即使搅拌过程中叶轮碰到桶底、桶壁的硬质物体，也不会出现轴体断裂、齿轮打齿的故障，设备的散热槽设置在动力舱的尾部位置，作业时飞溅的涂料不会直接溅入散热孔内部，既能保证电机长时间运行的散热需求，也能避免涂料进入电机内部造成电路短路，提升设备在复杂作业环境下的可靠性。
