工业管线支撑用可调式钢制支座结构

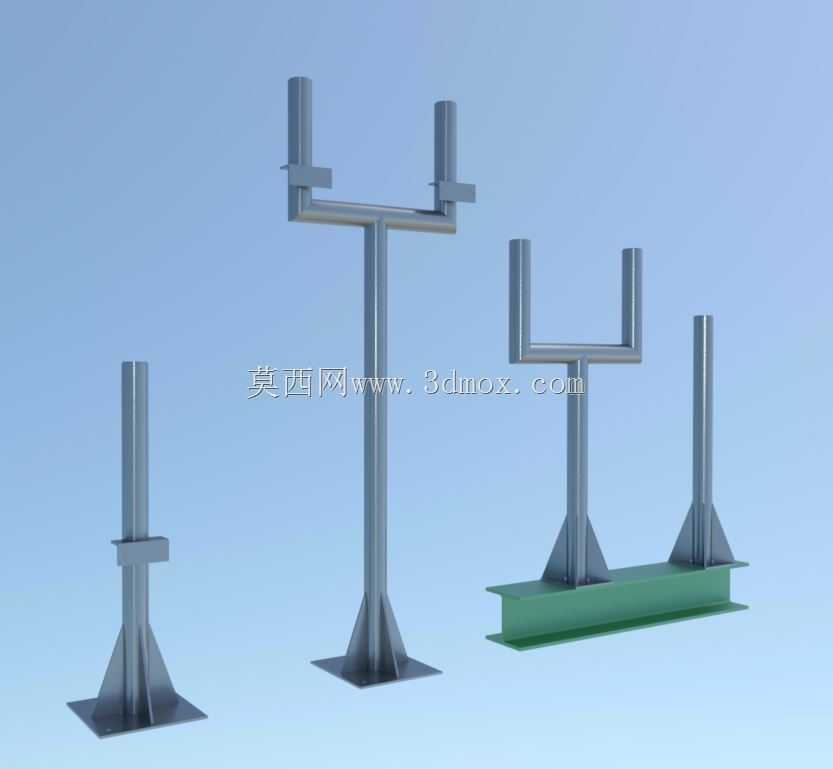

　　这类钢制支撑构件主要应用在工业厂区工艺管线排布、通讯线缆架空敷设、小型设备架空安装的场景中，区别于常规焊接固定的管托结构，该系列支座做了多构型适配设计，可覆盖不同安装基面、不同承载要求、不同支撑高度的现场需求。从结构构型来看，整套支座包含三类适配形态：单柱可调式结构采用方形底板加三角筋焊接的基座形式，立柱为标准方形钢管，柱身配套可上下滑移的锁紧卡箍，可根据现场实际支撑高度调整卡箍位置后通过顶丝锁紧，适合单根线缆、小管径管线的独立支撑场景；双柱高位式结构采用整根弯折成型的门型立柱，顶部两侧伸出的支撑臂配套独立锁紧卡箍，支撑高度更高，适合跨距较大的多根并行线缆或管线的架空支撑，立柱底部同样采用三角筋加固的方形底板，

　　可直接通过膨胀螺栓固定在混凝土地面或钢结构平台面上；联排底座式结构采用通长的H型钢作为公共底座，底座上对称焊接两组U型支撑柱，无需在安装面打多个固定孔，适合在钢结构屋面、预制平台板这类不宜多点打孔的基面使用，可同时支撑两组并行的管线或设备托架。设计过程中优先考虑了现场安装的容错性，所有底板的固定孔均做了长圆孔设计，可抵消土建施工或钢结构安装带来的位置偏差，无需现场重新扩孔调整；支撑部位的卡箍均采用开口式设计，安装时无需从管线端部穿套，可直接在管线排布到位后从侧向卡入锁紧，大幅降低现场安装的作业难度。从安装边界来看，单柱式支座的底板尺寸控制在300mm见方，支撑高度调节范围覆盖800mm至1500mm，单柱额定承载不超过50kg，

　　适合弱电通讯线缆、仪表气小管的支撑；高位双柱式支座的立柱中心距为600mm，底板尺寸为400mm见方，支撑高度覆盖1800mm至2500mm，单组支撑的额定承载可达150kg，可满足多根动力电缆、中等管径工艺管线的架空支撑需求；联排底座式结构的底座长度为1200mm，两组支撑柱的中心距为800mm，整体安装时仅需在底座两端打固定孔即可，适合屋面敷设的光伏线缆、通讯主干线缆的支撑，不会破坏屋面防水层的整体性。结构受力层面，所有立柱与底板连接的部位均设置了四块均布的三角加强筋，筋板厚度与立柱壁厚保持一致，焊接时采用满焊工艺，可承受侧向风载带来的倾覆力矩，在户外使用时无需额外加装斜撑；所有钢制构件表面均做了热浸镀锌处理，可适应户外露天、

　　工业厂房内的弱腐蚀环境，长期使用不会出现锈蚀剥落的问题。实际选型过程中，可根据支撑对象的重量、安装基面的条件、要求的支撑高度灵活选择对应构型，无需单独做定制化的结构设计，可直接套用三维模型完成工程排布，自动生成安装定位图与材料统计清单，大幅缩短管线综合排布的设计周期。在管线综合排布的三维建模过程中，这类标准化支座构件可直接调用，根据现场路由调整支撑点位，自动校验支撑间距是否符合管线敷设的规范要求，避免出现支撑跨距过大导致管线下垂变形的问题；同时可通过模型提前核对支撑高度是否与周边设备、桥架的标高冲突，减少现场安装时的返工量。
